Produktbeschreibung

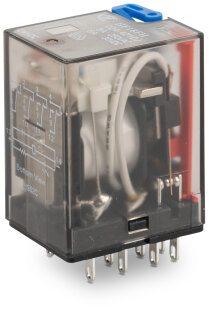

Das Elementarrelais 858-189 von WAGO ist ein zweipoliges Schaltrelais für AC 230 V Steuerkreise mit hoher Schaltleistung. Die beiden Wechsler arbeiten mit AgNi-Kontakten und erreichen einen Grenzdauerstrom von 12 A bei maximal AC 250 V Schaltspannung. Das Einschaltstrom-Handling liegt bei 24 A / 4 s (ohmsch). Der Eingangsnennstrom beträgt nur 11 mA, sodass die Steuerung über kleine Steuerspannungsquellen und Steuermodule direkt möglich ist. Das Relais ist mit einer roten LED ausgestattet, die den Schaltzustand anzeigt, sowie mit einer mechanischen Handbedienung zur manuellen Betätigung. Das Gerät arbeitet im Betrieb zwischen -40 und +55 °C und ist nach EN 61810-1 zertifiziert.
Anwendungsbereiche
Typische Anwendungen sind die Fernschaltung von Motorsteuerstromkreisen in Schaltschränken, die Schützsteuerung in Verpackungsmaschinen sowie die Lastschaltung in Handwerk- und Industrieanlagen. Eine weitere häufige Einsatzstelle ist die Redundanzschaltung in SPS-gesteuerten Anlagen oder als Pufferstufe zwischen Digitaleingängen und AC-Lasten. Mit einer Baubreite von nur 21,2 mm und einer Höhe von 35,6 mm passt das steckbare Modul platzsparend in jeden 35-mm-Hutschienenschrank. Die Spannungsfestigkeit beträgt 2,5 kVeff zwischen Steuer- und Lastkreis, was auch in Umgebungen mit elektromagnetischen Störungen sicherer Betrieb garantiert.
Produktseite WAGO ->
Angaben zur Produktsicherheit
Herstellerinformationen:
WAGO GmbH & Co. KG
Hansastr. 27
Bayern
München, Deutschland, 32423
info@wago.com
https://www.wago.com
| Versandgewicht: |
0,0945 kg
|
| Artikelgewicht: |
0,0315 kg
|
| Abmessungen
( Länge × Breite × Höhe ):
|
2,75 × 2,12 × 3,56 cm |
Technische Daten
Technische Daten
| Eingangsnennspannung UN |
AC 230 V |
| Eingangsnennstrom bei UN |
11 mA
|
| Anzahl Wechsler/Umschaltkontakte |
2 |
| Kontaktwerkstoff (Relais) |
AgNi |
| Grenzdauerstrom |
12 A
|
| Einschaltstrom (ohmsch) max. |
(AC) 24 A / 4 s |
| Schaltspannung max. |
AC 250 V |
| Schaltleistung (ohmsch) max. |
AC 3000 VA; DC siehe Lastgrenzkurve |
| Schaltvermögen |
AC-15: 1,5 A / AC 240 V; DC-13: 0,1 A / DC 250 V |
| Empfohlene Minimallast |
10 V / 5 mA / 300 mW |
| Ansprechzeit typ. |
10 ms
|
| Rückfallzeit typ. |
8 ms
|
| Lebensdauer, elektrisch (N.O.; ohmsche Last; 23 °C) |
100 x 10³ Schaltspiele |
| Lebensdauer, mechanisch |
20 x 10? Schaltspiele |
| Schalthäufigkeit mit Last/ohne Last max. |
20 min-1 / 200 min-1 |
| Statusanzeige |
LED rotmechanisch |
Steuerkreis
| Eingangsnennspannung UN |
AC 230 V |
| Eingangsnennstrom bei UN |
11 mA
|
Lastkreis
| Anzahl Wechsler/Umschaltkontakte |
2 |
| Kontaktwerkstoff (Relais) |
AgNi |
| Grenzdauerstrom |
12 A
|
| Einschaltstrom (ohmsch) max. |
(AC) 24 A / 4 s |
| Schaltspannung max. |
AC 250 V |
| Schaltleistung (ohmsch) max. |
AC 3000 VA; DC siehe Lastgrenzkurve |
| Schaltvermögen |
AC-15: 1,5 A / AC 240 V; DC-13: 0,1 A / DC 250 V |
| Empfohlene Minimallast |
10 V / 5 mA / 300 mW |
| Ansprechzeit typ. |
10 ms
|
| Rückfallzeit typ. |
8 ms
|
| Lebensdauer, elektrisch (N.O.; ohmsche Last; 23 °C) |
100 x 10³ Schaltspiele |
| Lebensdauer, mechanisch |
20 x 10? Schaltspiele |
| Schalthäufigkeit mit Last/ohne Last max. |
20 min-1 / 200 min-1 |
Signalisierung
| Statusanzeige |
LED rotmechanisch |
Sicherheit und Schutz
| Spannungsfestigkeit Steuer-/Lastkreis (AC, 1 min) |
2,5 kVeff |
| Spannungsfestigkeit offener Kontakt (AC, 1 min) |
1,5 kVeff |
| Spannungsfestigkeit Lastkreis/Lastkreis (AC, 1 min) |
2,5 kVeff |
| Schutzart |
IP20 |
Geometrische Daten
| Breite |
21,2 mm / 0.835 inch |
| Höhe ab Oberfläche |
35,6 mm / 1.402 inch |
| Tiefe |
27,5 mm / 1.083 inch |
Mechanische Daten
| Montageart |
Steckbares Modul |
Werkstoffdaten
Umgebungsbedingungen
| Umgebungstemperatur (Betrieb bei UN) |
-40 ... +55 °C |
| Umgebungstemperatur (Lagerung) |
-40 ... +85 °C |
Normen und Bestimmungen
| Normen/Bestimmungen |
EN 61810-1 |
Kaufmännische Daten
| VPE (UVPE) |
3 St. |
| Verpackungsart |
Karton |
| Ursprungsland |
DE |
| GTIN |
4055143693264 |
| Zolltarifnummer |
85364900990 |
Produktklassifikation
| UNSPSC |
39122334 |
| eCl@ss 10.0 |
27-37-16-01 |
| eCl@ss 9.0 |
27-37-16-01 |
| ETIM 9.0 |
EC001437 |
| ETIM 10.0 |
EC001437 |
| ECCN |
NO US CLASSIFICATION |
