Produktbeschreibung

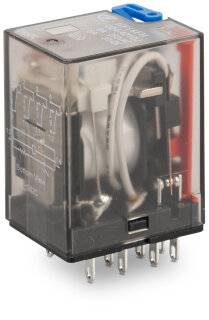

Das Elementarrelais 858-181 von WAGO ist ein Schaltrelais mit DC 24 V Eingangsnennspannung und zwei Wechsler-Kontakten für Lastkreise bis 12 A Grenzdauerstrom. Die Steuerung erfolgt über 38 mA bei Nennspannung, die AgNi-Kontakte halten Schaltspannungen bis AC 250 V und Schaltleistungen bis AC 3000 VA. Betriebstemperaturbereich -40 bis +70 °C, Lagertemperatur -40 bis +85 °C. Die Spannungsfestigkeit des offenen Kontakts erreicht 1,5 kVeff (AC, 1 min), zwischen Steuer- und Lastkreis 2,5 kVeff. Das Relais verfügt über LED-Statusanzeige und rote mechanische Signalisierung zur visuellen Bestätigung des Schaltzustands. Schutzart IP20, Spannungsfestigkeit nach EN 61810-1 geprüft. Typische
Anwendungsbereiche
Einsatzbereiche sind Steuerstromkreis-Schaltungen in Verpackungsmaschinen, wo das Relais als Schnittstelle zwischen digitaler Steuerung (SPS/Controller) und Lastgeräten dient, sowie Fernabschaltungen in Fahrlift-Anlagen und Handhabungsgeräten. Auch in der Elektromotorensteuerung werden solche Elementarrelais zur galvanischen Trennung von Steuerkreisen eingesetzt. Grundsätzlich unterscheidet sich das Elementarrelais durch seine Handbedienbarkeit und die zwei unabhängigen Wechslerkontakte von reinen Schütz-Lösungen mit höheren Strömen. Für kleinere Lastströme und kompakte Steuerarchitekturen ist das 858-181 das richtige Modul. Die steckbare Bauweise ermöglicht schnelle Montage auf 35-mm-Hutschiene (Breite 21,2 mm, Höhe 35,6 mm). Zubehör wie Sockeleinsätze und Abdeckleitungen sind separat erhältlich.
Produktseite WAGO ->
Angaben zur Produktsicherheit
Herstellerinformationen:
WAGO GmbH & Co. KG
Hansastr. 27
Bayern
München, Deutschland, 32423
info@wago.com
https://www.wago.com
| Versandgewicht: |
0,0987 kg
|
| Artikelgewicht: |
0,0329 kg
|
| Abmessungen
( Länge × Breite × Höhe ):
|
2,75 × 2,12 × 3,56 cm |
Technische Daten
Technische Daten
| Eingangsnennspannung UN |
DC 24 V |
| Eingangsnennstrom bei UN |
38 mA
|
| Anzahl Wechsler/Umschaltkontakte |
2 |
| Kontaktwerkstoff (Relais) |
AgNi |
| Grenzdauerstrom |
12 A
|
| Einschaltstrom (ohmsch) max. |
(AC) 24 A / 4 s |
| Schaltspannung max. |
AC 250 V |
| Schaltleistung (ohmsch) max. |
AC 3000 VA; DC siehe Lastgrenzkurve |
| Schaltvermögen |
AC-15: 1,5 A / AC 240 V; DC-13: 0,1 A / DC 250 V |
| Empfohlene Minimallast |
10 V / 5 mA / 300 mW |
| Ansprechzeit typ. |
13 ms
|
| Rückfallzeit typ. |
3 ms
|
| Lebensdauer, elektrisch (N.O.; ohmsche Last; 23 °C) |
100 x 10³ Schaltspiele |
| Lebensdauer, mechanisch |
20 x 10? Schaltspiele |
| Schalthäufigkeit mit Last/ohne Last max. |
20 min-1 / 200 min-1 |
| Statusanzeige |
LED rotmechanisch |
Steuerkreis
| Eingangsnennspannung UN |
DC 24 V |
| Eingangsnennstrom bei UN |
38 mA
|
Lastkreis
| Anzahl Wechsler/Umschaltkontakte |
2 |
| Kontaktwerkstoff (Relais) |
AgNi |
| Grenzdauerstrom |
12 A
|
| Einschaltstrom (ohmsch) max. |
(AC) 24 A / 4 s |
| Schaltspannung max. |
AC 250 V |
| Schaltleistung (ohmsch) max. |
AC 3000 VA; DC siehe Lastgrenzkurve |
| Schaltvermögen |
AC-15: 1,5 A / AC 240 V; DC-13: 0,1 A / DC 250 V |
| Empfohlene Minimallast |
10 V / 5 mA / 300 mW |
| Ansprechzeit typ. |
13 ms
|
| Rückfallzeit typ. |
3 ms
|
| Lebensdauer, elektrisch (N.O.; ohmsche Last; 23 °C) |
100 x 10³ Schaltspiele |
| Lebensdauer, mechanisch |
20 x 10? Schaltspiele |
| Schalthäufigkeit mit Last/ohne Last max. |
20 min-1 / 200 min-1 |
Signalisierung
| Statusanzeige |
LED rotmechanisch |
Sicherheit und Schutz
| Spannungsfestigkeit Steuer-/Lastkreis (AC, 1 min) |
2,5 kVeff |
| Spannungsfestigkeit offener Kontakt (AC, 1 min) |
1,5 kVeff |
| Spannungsfestigkeit Lastkreis/Lastkreis (AC, 1 min) |
2,5 kVeff |
| Schutzart |
IP20 |
Geometrische Daten
| Breite |
21,2 mm / 0.835 inch |
| Höhe ab Oberfläche |
35,6 mm / 1.402 inch |
| Tiefe |
27,5 mm / 1.083 inch |
Mechanische Daten
| Montageart |
Steckbares Modul |
Werkstoffdaten
Umgebungsbedingungen
| Umgebungstemperatur (Betrieb bei UN) |
-40 ... +70 °C |
| Umgebungstemperatur (Lagerung) |
-40 ... +85 °C |
Normen und Bestimmungen
| Normen/Bestimmungen |
EN 61810-1 |
Kaufmännische Daten
| VPE (UVPE) |
3 St. |
| Verpackungsart |
Karton |
| Ursprungsland |
DE |
| GTIN |
4055143693295 |
| Zolltarifnummer |
85364900990 |
Produktklassifikation
| UNSPSC |
39122334 |
| eCl@ss 10.0 |
27-37-16-01 |
| eCl@ss 9.0 |
27-37-16-01 |
| ETIM 9.0 |
EC001437 |
| ETIM 10.0 |
EC001437 |
| ECCN |
NO US CLASSIFICATION |
Environmental Product Compliance
| Carbon Footprint |
Link |
| RoHS Compliance Status |
Compliant,No Exemption |
