Produktbeschreibung

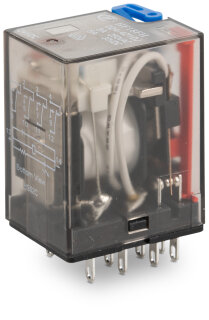

Das Elementarrelais 858-171 von WAGO ist ein steckbares Schaltrelais mit vier Wechslerkontakten für sichere Steuerungsaufgaben in Schaltschränken. Die Eingangsnennspannung beträgt DC 24 V bei einem Eingangsnennstrom von 42 mA. Der Grenzdauerstrom liegt bei 5 A, die Schaltspannung im Lastkreis maximal bei AC 250 V mit einer Schaltleistung (ohmsch) von AC 1000 VA. Die Kontakte sind mit Silber-Zinn-Oxid und Goldschicht (AgSnO2 + Au) ausgeführt, was Verschleiß und Korrosion minimiert. Das Relais verfügt über eine rote LED-Statusanzeige und mechanische Handbedienung zur manuellen Prüfung. Die Baubreite beträgt 21,5 mm, die Höhe 35 mm, woraus sich eine kompakte Hutschienenmontage in Steuerverteilern ergibt.
Anwendungsbereiche
Typische Einsatzfelder sind die Entkopplung von SPS-Ausgängen zu Lasten in Steuerstromkreisen, Signalverarbeitung in Verpackungsmaschinen und die Verdrahtung in dezentralisierten Steuerungsaufbauten. Die Spannungsfestigkeit zwischen Steuer- und Lastkreis beträgt AC 1,5 kVeff (1 min), was für EMV-sichere Schaltschrank-Integration erforderlich ist.
Vorteile gegenüber Alternativen
Im Unterschied zu elektronischen Solid-State-Relais bietet das Elementarrelais 858-171 galvanische Trennung und einen niedrigeren Schaltungsstrom im Steuerteil, was besonders bei batteriepufferten SPS-Systemen vorteilhaft ist. Das steckbare Modul nach EN 61810-1 ermöglicht schnelle Verdrahtung und Wartung ohne Lötarbeiten.
Produktseite WAGO ->
Angaben zur Produktsicherheit
Herstellerinformationen:
WAGO GmbH & Co. KG
Hansastr. 27
Bayern
München, Deutschland, 32423
info@wago.com
https://www.wago.com
| Versandgewicht: |
0,1164 kg
|
| Artikelgewicht: |
0,0388 kg
|
| Abmessungen
( Länge × Breite × Höhe ):
|
2,80 × 2,15 × 3,50 cm |
Technische Daten
Technische Daten
| Eingangsnennspannung UN |
DC 24 V |
| Eingangsnennstrom bei UN |
42 mA
|
| Anzahl Wechsler/Umschaltkontakte |
4 |
| Kontaktwerkstoff (Relais) |
AgSnO_2 + Au |
| Grenzdauerstrom |
5 A
|
| Einschaltstrom (ohmsch) max. |
(AC) 15 A / 4 s |
| Schaltspannung max. |
AC 250 V |
| Schaltleistung (ohmsch) max. |
AC 1000 VA; DC siehe Lastgrenzkurve |
| Empfohlene Minimallast |
5 V / 1 mA / 50 mW |
| Ansprechzeit typ. |
25 ms
|
| Rückfallzeit typ. |
25 ms
|
| Prellzeit typ. |
4 ms
|
| Lebensdauer, elektrisch (N.O.; ohmsche Last; 23 °C) |
100 x 10³ Schaltspiele |
| Lebensdauer, mechanisch |
20 x 10? Schaltspiele |
| Statusanzeige |
LED rotmechanisch |
Steuerkreis
| Eingangsnennspannung UN |
DC 24 V |
| Eingangsnennstrom bei UN |
42 mA
|
Lastkreis
| Anzahl Wechsler/Umschaltkontakte |
4 |
| Kontaktwerkstoff (Relais) |
AgSnO_2 + Au |
| Grenzdauerstrom |
5 A
|
| Einschaltstrom (ohmsch) max. |
(AC) 15 A / 4 s |
| Schaltspannung max. |
AC 250 V |
| Schaltleistung (ohmsch) max. |
AC 1000 VA; DC siehe Lastgrenzkurve |
| Empfohlene Minimallast |
5 V / 1 mA / 50 mW |
| Ansprechzeit typ. |
25 ms
|
| Rückfallzeit typ. |
25 ms
|
| Prellzeit typ. |
4 ms
|
| Lebensdauer, elektrisch (N.O.; ohmsche Last; 23 °C) |
100 x 10³ Schaltspiele |
| Lebensdauer, mechanisch |
20 x 10? Schaltspiele |
Signalisierung
| Statusanzeige |
LED rotmechanisch |
Sicherheit und Schutz
| Spannungsfestigkeit Steuer-/Lastkreis (AC, 1 min) |
1,5 kVeff |
| Spannungsfestigkeit offener Kontakt (AC, 1 min) |
1 kVeff |
| Spannungsfestigkeit Lastkreis/Lastkreis (AC, 1 min) |
1,5 kVeff |
| Schutzart |
IP20 |
Geometrische Daten
| Breite |
21,5 mm / 0.846 inch |
| Höhe ab Oberfläche |
35 mm / 1.378 inch |
| Tiefe |
28 mm / 1.102 inch |
Mechanische Daten
| Montageart |
Steckbares Modul |
Werkstoffdaten
Umgebungsbedingungen
| Umgebungstemperatur (Betrieb bei UN) |
-25 ... +70 °C |
| Umgebungstemperatur (Lagerung) |
-40 ... +80 °C |
Normen und Bestimmungen
| Normen/Bestimmungen |
EN 61810-1 |
Kaufmännische Daten
| Produktgruppe |
6 (INTERFACE ELECTRONIC) |
| VPE (UVPE) |
3 St. |
| Verpackungsart |
Karton |
| Ursprungsland |
CN |
| GTIN |
4055143532068 |
| Zolltarifnummer |
85364900990 |
Produktklassifikation
| UNSPSC |
39122334 |
| eCl@ss 10.0 |
27-37-16-01 |
| eCl@ss 9.0 |
27-37-16-01 |
| ETIM 9.0 |
EC001437 |
| ETIM 10.0 |
EC001437 |
| ECCN |
NO US CLASSIFICATION |
Environmental Product Compliance
| Carbon Footprint |
Link |
| RoHS Compliance Status |
Compliant,No Exemption |
