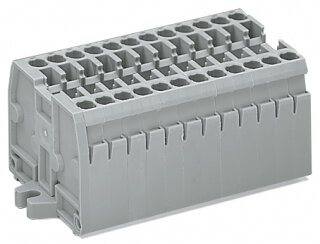

2-Leiter-Durchgangsklemme 869-108 CAGE CLAMP 24 A 500 V 8-polig

Artikelnummer: WAG-869-108
GTIN: 4044918480680
HAN: 869-108
Inhalt: 50 Stück

2-Leiter-Durchgangsklemme 869-108, 8-polig, 24 A / 500 V, 0,08 bis 2,5 mm² (eindräftig), CAGE CLAMP-Anschluss mit Betätigungswerkzeug für Frontverdrahtung.

569,77 €

11,40 € pro 1 Stück

inkl. 19% USt. ,

● Bestellbar, Lieferzeit 1 - 4 Werktage (DE - Ausland abweichend)

Pack

Fachhandel für Industrieelektronik

Sichere Zahlung

Schneller Versand

Persönliche Fachberatung

Produktbeschreibung

Die 2-Leiter-Durchgangsklemme 869-108 ist eine Reihenklemme mit acht Potentialen und insgesamt 16 Klemmstellen für schnelle und sichere Leiterverbindungen in Schaltschränken und Steuerverteilern. Die Klemme ist für einen Bemessungsstrom von 24 A bei 500 V Überspannungskategorie III ausgelegt und akzeptiert eindräftige Leiter von 0,08 bis 2,5 mm² sowie feindräftige von 0,08 bis 4 mm² ohne vorherige Crimpen von Aderendhülsen. Der CAGE CLAMP-Universalanschluss mit Betätigungswerkzeug ermöglicht wartungsfreie Frontverdrahtung mit Abisolierlänge 6 bis 7 mm; die maximale Isolationsdurchmesser beträgt 4,4 mm. Befestigungsflansche mit M3-Gewinde und horizontale Bauform (54,5 × 27,6 × 33,4 mm, Modulbreite 5 mm) ermöglichen stabile Tragschienenmontage in Niederspannungsverteilern und Schaltschränken für Industrieanwendungen sowie in dezentralen Steuerungskonzepten. Die Klemme

Anwendungsbereiche

eignet sich besonders für Potentialverteilungen und Durchgangsverdrahtung in Gebäudeautomation, Maschinenschaltschränken und Verpackungsmaschinen.

Vorteile gegenüber Alternativen

Im Unterschied zu Schraubklemmen mit manueller Betätigung ermöglicht die CAGE CLAMP-Technologie schnelleres und fehlersichereres Anschließen unter Verwendung eines standardisierten Betätigungswerkzeugs, wodurch Verdrahtungszeiten sinken und Kontaktsicherheit erhöht wird. Der Bemessungsstoßspannung von 6 kV gewährleistet Schutz vor Überspannungsereignissen.

Produktseite WAGO ->

Angaben zur Produktsicherheit

Herstellerinformationen:

WAGO GmbH & Co. KG
Hansastr. 27
Bayern
München, Deutschland, 32423
info@wago.com
https://www.wago.com

Versandgewicht:	1,7400 kg
Artikelgewicht:	0,0348 kg
Abmessungen ( Länge × Breite × Höhe ):	3,34 × 5,45 × 2,76 cm

Technische Daten

Hinweise

Sicherheitshinweis	Max. Isolationsdurchmesser: 4,4 mm

Elektrische Daten

Bemessungsspannung (III / 3)	500 V
Bemessungsstoßspannung (III / 3)	6 kV
Bemessungsstrom	24 A
Legende Bemessungsdaten	(III / 3) ? Überspannungskategorie III / Verschmutzungsgrad 3
Verdrahtungsrichtung	Frontverdrahtung

Bemessungsdaten gemäß IEC/EN

Bemessungsspannung (III / 3)	500 V
Bemessungsstoßspannung (III / 3)	6 kV
Bemessungsstrom	24 A
Legende Bemessungsdaten	(III / 3) ? Überspannungskategorie III / Verschmutzungsgrad 3

Allgemein

Verdrahtungsrichtung	Frontverdrahtung

Anschlussdaten

Klemmstellen	16
Gesamte Anzahl der Potentiale	8
Anzahl der Ebenen	1
Anschlusstechnik	CAGE CLAMP®
Betätigungsart	Betätigungswerkzeug
Anschließbare Leiterwerkstoffe	Kupfer
Eindrähtiger Leiter	0,08 ... 2,5 mm² / 28 ... 12 AWG
Feindrähtiger Leiter	0,08 ... 4 mm² / 28 ... 12 AWG
Feindrähtiger Leiter; mit Aderendhülse mit Kunststoffkragen	0,08 ... 1,5 mm² / 28 ... 14 AWG
Abisolierlänge	6 ... 7 mm / 0.24 ... 0.28 inch
Polzahl	8
Verdrahtungsrichtung	Frontverdrahtung

Anschluss 1

Anschlusstechnik	CAGE CLAMP®
Betätigungsart	Betätigungswerkzeug
Anschließbare Leiterwerkstoffe	Kupfer
Eindrähtiger Leiter	0,08 ... 2,5 mm² / 28 ... 12 AWG
Feindrähtiger Leiter	0,08 ... 4 mm² / 28 ... 12 AWG
Feindrähtiger Leiter; mit Aderendhülse mit Kunststoffkragen	0,08 ... 1,5 mm² / 28 ... 14 AWG
Abisolierlänge	6 ... 7 mm / 0.24 ... 0.28 inch
Polzahl	8
Verdrahtungsrichtung	Frontverdrahtung

Geometrische Daten

Breite	54,5 mm / 2.146 inch
Höhe	27,6 mm / 1.087 inch
Tiefe	33,4 mm / 1.315 inch
Modulbreite	5 mm / 0.197 inch

Mechanische Daten

Bauform	horizontale Bauform
Befestigungsart	Befestigungsflansch M3
Beschriftungsebene	Seitliche Beschriftung

Werkstoffdaten

Farbe	grau
Isolierstoffgruppe	I
Isolierwerkstoff Hauptgehäuse	Polyamid (PA66)
Brennbarkeitsklasse gemäß UL 94	V0
Brandlast	0,632MJ
Halogenfrei	Ja
Gewicht	34,8 g

Kaufmännische Daten

VPE (UVPE)	50 St.
Verpackungsart	Karton
Ursprungsland	DE
GTIN	4044918480680
Zolltarifnummer	85369010000

Produktklassifikation

UNSPSC	39121410
eCl@ss 10.0	27-14-11-06
eCl@ss 9.0	27-14-11-06
ETIM 9.0	EC001284
ETIM 10.0	EC001284
ECCN	NO US CLASSIFICATION

Environmental Product Compliance

Carbon Footprint	Link
RoHS Compliance Status	Compliant,No Exemption
