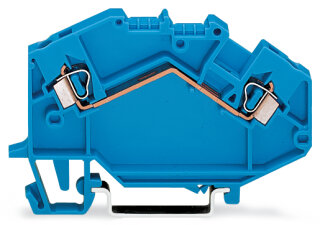

2-Leiter-Durchgangsklemme 780-604 CAGE CLAMP 2,5 mm² blau

2-Leiter-Durchgangsklemme 780-604 CAGE CLAMP 2,5 mm² blau

Artikelnummer: WAG-780-604
GTIN: 4044918681056
HAN: 780-604
Inhalt: 50 Stück

2-Leiter-Durchgangsklemme 780-604, 2,5 mm², CAGE CLAMP®-Anschluss, 24 A, für Anwendungen Ex i geeignet. Werkzeuggesteuerte Frontverdrahtung in Schaltschränken.

48,28 €

0,97 € pro 1 Stück

inkl. 19% USt. , zzgl.

Unverbindliche Preisempfehlung des Herstellers: 74,97 €

● Verfügbar, Lieferzeit 1 - 4 Werktage (DE - Ausland abweichend)

Pack

Fachhandel für Industrieelektronik

Sichere Zahlung

Schneller Versand

Persönliche Fachberatung

Produktbeschreibung

Die 2-Leiter-Durchgangsklemme 780-604 ist eine Federklemmklemme mit CAGE CLAMP®-Technologie für die sichere und wartungsfreie Leiterverbindung in Steuerungsanlagen. Die Klemme ist für Leiterquerschnitte von 0,08 bis 2,5 mm² ausgelegt und akzeptiert sowohl eindrähtige als auch feindrähtige Kupfer- und Aluminiumleiter ohne Vorbereitung wie das Aufcrimpen von Aderendhülsen. Der Bemessungsstrom liegt bei 24 A, die Verlustleistung pro Pol beträgt 0,766 W bei einem Übergangswiderstand von 0,001 Ohm. Die Dauergebrauchstemperatur reicht von ?60 bis +105 °C, die Verarbeitungstemperatur von ?35 bis +85 °C.

Anwendungsbereiche

Typische Anwendungen sind die Verdrahtung von Steuerungsverteilern in Schaltschränken, die Anbindung von Sensoren und Aktuatoren in Automatisierungsanlagen sowie Steuerstromkreise in Verpackungsmaschinen und Förderanlagen. Die Klemme ist für Tragschienen 35 × 15 und 35 × 7,5 mm konstruiert und wird mit Betätigungswerkzeug bedient. Für den Leiteranschluss sind Abisolierlängen von 8 bis 9 mm erforderlich. Die Zulassung für Anwendungen Ex i (intrinsische Sicherheit) macht die Klemme auch in explosionsgefährdeten Bereichen einsetzbar. Beim Anschluss von Aluminiumleitern empfiehlt WAGO die Verwendung der Alukontaktpaste 249-130, die die Oxidschicht zerstört und Neuoxidation verhindert.

Produktseite WAGO ->

Angaben zur Produktsicherheit

Herstellerinformationen:

WAGO GmbH & Co. KG
Hansastr. 27
Bayern
München, Deutschland, 32423
info@wago.com
https://www.wago.com

Versandgewicht:	0,4250 kg
Artikelgewicht:	0,0085 kg
Abmessungen ( Länge × Breite × Höhe ):	4,35 × 0,50 × 7,70 cm

Technische Daten

Elektrische Daten

Verlustleistung, pro Pol (Potential)	0,766 W
Bemessungsstrom IN zur Verlustleistungsangabe	24 A
Widerstandswert zur stromabhängigen Verlustleistungsangabe	0,001Ohm
Verdrahtungsrichtung	Frontverdrahtung

Verlustleistung

Verlustleistung, pro Pol (Potential)	0,766 W
Bemessungsstrom IN zur Verlustleistungsangabe	24 A
Widerstandswert zur stromabhängigen Verlustleistungsangabe	0,001Ohm

Allgemein

Verdrahtungsrichtung	Frontverdrahtung

Anschlussdaten

Klemmstellen	2
Gesamte Anzahl der Potentiale	1
Anzahl der Ebenen	1
Anschlusstechnik	CAGE CLAMP®
Betätigungsart	Betätigungswerkzeug
Anschließbare Leiterwerkstoffe	KupferAluminium
Anschließbare Leiterwerkstoffe Hinweis	Anschluss von AluminiumleiternWAGO Federklemmverbindungen sind auch für eindrähtige Aluminiumleiter bis 4 mm² geeignet, wenn für den Anschluss die Alukontaktpaste 249-130 verwendet wird. Vorteile der Alukontaktpaste:Zerstört die Oxidschicht automatisch beim KlemmvorgangVerhindert Neuoxidation an der
Eindrähtiger Leiter	0,08 ... 2,5 mm² / 28 ... 12 AWG
Feindrähtiger Leiter	0,08 ... 2,5 mm² / 28 ... 12 AWG
Hinweis (Leiterquerschnitt)	12 AWG: THHN, THWN
Abisolierlänge	8 ... 9 mm / 0.31 ... 0.35 inch
Verdrahtungsrichtung	Frontverdrahtung

Anschluss 1

Anschlusstechnik	CAGE CLAMP®
Betätigungsart	Betätigungswerkzeug
Anschließbare Leiterwerkstoffe	KupferAluminium
Anschließbare Leiterwerkstoffe Hinweis	Anschluss von AluminiumleiternWAGO Federklemmverbindungen sind auch für eindrähtige Aluminiumleiter bis 4 mm² geeignet, wenn für den Anschluss die Alukontaktpaste 249-130 verwendet wird. Vorteile der Alukontaktpaste:Zerstört die Oxidschicht automatisch beim KlemmvorgangVerhindert Neuoxidation an der
Eindrähtiger Leiter	0,08 ... 2,5 mm² / 28 ... 12 AWG
Feindrähtiger Leiter	0,08 ... 2,5 mm² / 28 ... 12 AWG
Hinweis (Leiterquerschnitt)	12 AWG: THHN, THWN
Abisolierlänge	8 ... 9 mm / 0.31 ... 0.35 inch
Verdrahtungsrichtung	Frontverdrahtung

Geometrische Daten

Breite	5 mm / 0.197 inch
Höhe	77 mm / 3.031 inch
Tiefe ab Oberkante Tragschiene	43,5 mm / 1.713 inch

Mechanische Daten

Bauform	abgewinkelte Bauform
Montageart	Tragschiene 35
Beschriftungsebene	Mittenbeschriftung

Werkstoffdaten

Farbe	blau
Isolierstoffgruppe	I
Isolierwerkstoff Hauptgehäuse	Polyamid (PA66)
Brennbarkeitsklasse gemäß UL 94	V0
Brandlast	0,156MJ
Gewicht	8,5 g

Umgebungsbedingungen

Verarbeitungstemperatur	-35 ... +85 °C
Dauergebrauchstemperatur	-60 ... +105 °C

Kaufmännische Daten

VPE (UVPE)	50 St.
Verpackungsart	Karton
Ursprungsland	DE
GTIN	4044918681056
Zolltarifnummer	85369010000

Produktklassifikation

UNSPSC	39121410
eCl@ss 10.0	27-14-11-20
eCl@ss 9.0	27-14-11-20
ETIM 9.0	EC000897
ETIM 10.0	EC000897
ECCN	NO US CLASSIFICATION

Environmental Product Compliance

Carbon Footprint	Link
RoHS Compliance Status	Compliant,No Exemption
