Produktbeschreibung

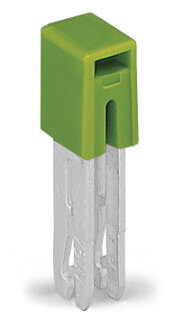

Der Brücker 280-422 ist ein isoliertes Verbindungselement für Reihenklemmen im Schaltschrankbau. Mit einer Belegung von 1 bis 2 und einem Bemessungsstrom von 24 A überbrückt er zwei benachbarte Klemmen zu einer Funktionseinheit. Die gelbgrüne Isolation kennzeichnet den Brücker nach Sicherheitsstandard und erleichtert die optische Identifikation in komplexen Verdrahtungen. Die kompakten Abmessungen von 5 mm Breite, 8 mm Höhe und 21,7 mm Tiefe ermöglichen eine dichte Belegung auf Tragschienen. Der Brücker wird in Steuerungsverteilern zur direkten Parallelschaltung von zwei Klemmpunkten eingesetzt, etwa zur Verdopplung von Leistungspfaden bei mehrphasigen AC-Versorgungen oder zur Zusammenfassung von Funktionsgruppen in Steuerstromkreisen. Eine typische Anwendung ist die sichere Verdrahtung in Schaltschränken von Verpackungsmaschinen oder Fördersystemen, wo mehrere Eingänge oder Ausgänge auf gleiches Potenzial gelegt werden müssen.
Vorteile gegenüber Alternativen
Im Unterschied zu separaten Leitungsbrücken aus Kupferdraht bietet der isolierte Brücker eine vorkonfigurierte, sichere Lösung ohne zusätzliche Isolierarbeiten vor Ort. Die RoHS-Konformität und die Herstellung in Deutschland sichern die Verwendbarkeit in modernen Anlagen.
Produktseite WAGO ->
Angaben zur Produktsicherheit
Herstellerinformationen:
WAGO GmbH & Co. KG
Hansastr. 27
Bayern
München, Deutschland, 32423
info@wago.com
https://www.wago.com
| Versandgewicht: |
0,0325 kg
|
| Artikelgewicht: |
0,0013 kg
|
| Abmessungen
( Länge × Breite × Höhe ):
|
2,17 × 0,50 × 0,80 cm |
| Technische Daten: |
Technische Daten
Elektrische Daten
Bemessungsdaten gemäß IEC/EN
Geometrische Daten
| Breite |
5 mm / 0.197 inch |
| Höhe |
8 mm / 0.315 inch |
| Tiefe |
21,7 mm / 0.854 inch |
| Brückerbelegung |
1-2 |
Werkstoffdaten
| Farbe |
gelbgrün |
| Brandlast |
0,006MJ |
| Gewicht |
1,3 g
|
Kaufmännische Daten
| Produktgruppe |
1 (Reihenklemmen) |
| VPE (UVPE) |
25 St. |
| Verpackungsart |
Beutel |
| Ursprungsland |
DE |
| GTIN |
4066966530865 |
| Zolltarifnummer |
85366990990 |
Produktklassifikation
| UNSPSC |
39121421 |
| eCl@ss 10.0 |
27-14-11-40 |
| eCl@ss 9.0 |
27-14-11-40 |
| ETIM 9.0 |
EC000489 |
| ETIM 10.0 |
EC000489 |
| ECCN |
NO US CLASSIFICATION |
Environmental Product Compliance
| Carbon Footprint |
Link |
| RoHS Compliance Status |
Compliant,No Exemption |
|
Technische Daten
Elektrische Daten
Bemessungsdaten gemäß IEC/EN
Geometrische Daten
| Breite |
5 mm / 0.197 inch |
| Höhe |
8 mm / 0.315 inch |
| Tiefe |
21,7 mm / 0.854 inch |
| Brückerbelegung |
1-2 |
Werkstoffdaten
| Farbe |
gelbgrün |
| Brandlast |
0,006MJ |
| Gewicht |
1,3 g
|
Kaufmännische Daten
| Produktgruppe |
1 (Reihenklemmen) |
| VPE (UVPE) |
25 St. |
| Verpackungsart |
Beutel |
| Ursprungsland |
DE |
| GTIN |
4066966530865 |
| Zolltarifnummer |
85366990990 |
Produktklassifikation
| UNSPSC |
39121421 |
| eCl@ss 10.0 |
27-14-11-40 |
| eCl@ss 9.0 |
27-14-11-40 |
| ETIM 9.0 |
EC000489 |
| ETIM 10.0 |
EC000489 |
| ECCN |
NO US CLASSIFICATION |
Environmental Product Compliance
| Carbon Footprint |
Link |
| RoHS Compliance Status |
Compliant,No Exemption |
