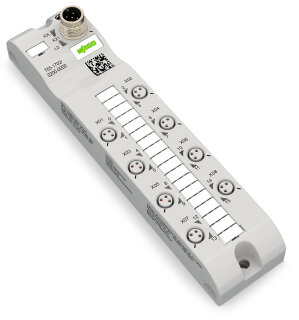

IO-Link Class A Hub 8-Kanal Digital-Ein-/-Ausgang DC 24 V

IO-Link Class A Hub 8-Kanal Digital-Ein-/-Ausgang DC 24 V

Artikelnummer: WAG-765-1702/200-000
GTIN: 4055143950039
HAN: 765-1702/200-000
Inhalt: 1 Stück

8-Kanal-Digitalein-/-ausgang als IO-Link Class A Hub, DC 24 V / 2,0 A, 8 × M8-Anschluss. Dezentrale Sensor-Aktor-Anbindung und Signalverarbeitung in.

256,15 €

inkl. 19% USt. , zzgl.

● Verfügbar, Lieferzeit 1 - 4 Werktage (DE - Ausland abweichend)

Stück

Fachhandel für Industrieelektronik

Sichere Zahlung

Schneller Versand

Persönliche Fachberatung

Produktbeschreibung

Der 8-Kanal-Digitalein-/-ausgang 765-1702/200-000 ist ein IO-Link Class A Hub für dezentrale Sensor- und Aktor-Verdrahtung. Das Gerät fungiert als Vorverarbeitungs- und Konvertierungsmodul für Digitalsignale zwischen Feldgeräten und einem übergeordneten IO-Link-Master. Die Versorgung erfolgt über einen M12-A-kodierten 5-poligen Port mit 24 V (Bereich 18 bis 31,2 V), maximale Stromaufnahme 4000 mA zuzüglich Laststrom. Das Modul bietet acht digitale Eingänge mit 0,2 bis 20 ms Eingangsfiltermöglichkeit und acht digitale Ausgänge für DC-24-V-Lasten. Die M8-Anschlüsse (8 × 3-polig) ermöglichen Direktanbindung von Sensoren und Aktoren auf der Feldebene. IO-Link-Kommunikation über M12 A-kodiert (5-polig) bietet Zugriff auf Prozess- und Diagnosedaten sowie Online-Parametrierung während des Betriebs. Das Gerät ist für Betriebstemperaturen von -25 bis +70 °C und Schutzart IP67 ausgelegt, mit EMV-Störfestigkeit gemäß EN 61000-6-2 sowie Vibrationsfestigkeit 5 g (IEC 60068-2-6).

Anwendungsbereiche

Typische Einsatzfelder sind dezentrale Steuerungsaufgaben in Verpackungsmaschinen, Förderanlagen und modularen Produktionsanlagen sowie die Sensor-Aktor-Anbindung in Industrie-4.0-Systemen.

Vorteile gegenüber Alternativen

Im Unterschied zu reinen Digitalklemmen bietet der IO-Link Class A Hub zusätzliche Konfigurierbarkeit und Diagnosemöglichkeiten ohne zusätzliche Verdrahtung, da alle Steuerdaten über eine einzelne IO-Link-Verbindung fließen. Die Schutzklasse III (EN 61140, Schutzgrad 3) und Verpolungsschutz garantieren sichere Funktion in Niedervoltstromkreisen.

Produktseite WAGO ->

Angaben zur Produktsicherheit

Herstellerinformationen:

WAGO GmbH & Co. KG
Hansastr. 27
Bayern
München, Deutschland, 32423
info@wago.com
https://www.wago.com

Versandgewicht:	0,1200 kg
Artikelgewicht:	0,1200 kg
Abmessungen ( Länge × Breite × Höhe ):	15,85 × 3,50 × 3,00 cm

Technische Daten

Kommunikation	IO-Link Class A Slave
Anschlusstechnik: Kommunikation/Feldbus	1 x M12 A-kodiert; 5-polig
Parameter	EingangsfilterAusgangsstromTemperatur
Diagnose	Unterspannung; Überstrom; Überlast; Übertemperatur
Anzahl der digitalen Eingänge	8
Anzahl der digitalen Ausgänge	8
Anschlusstechnik: I/O	8 x M8; 3-polig
Signalart Spannung	DC 24 V
Eingangscharakteristik	positivschaltend
Eingangsfilter	0,2 ... 20 ms
Eingangskennlinie	Typ 3, gemäß IEC 61131-2
Ausgangsstrom (pro Kanal)	2 A
Anschlusstechnik: Versorgung	1 x M12 A-kodiert; 5-polig; über IO-Link Port (1L)
Versorgungsspannung	24 V (18 ... 31,2 V); 1L
Stromaufnahme max.	4000 mA
Stromaufnahme Hinweis	1L: 0,2 A + Laststrom
Verpolungsschutz	Ja

IO-Link

Kommunikation	IO-Link Class A Slave
Anschlusstechnik: Kommunikation/Feldbus	1 x M12 A-kodiert; 5-polig

Gerätefunktionen

Parameter	EingangsfilterAusgangsstromTemperatur
Diagnose	Unterspannung; Überstrom; Überlast; Übertemperatur

Digitalein-/-ausgänge

Anzahl der digitalen Eingänge	8
Anzahl der digitalen Ausgänge	8
Anschlusstechnik: I/O	8 x M8; 3-polig
Signalart Spannung	DC 24 V
Eingangscharakteristik	positivschaltend
Eingangsfilter	0,2 ... 20 ms
Eingangskennlinie	Typ 3, gemäß IEC 61131-2
Ausgangsstrom (pro Kanal)	2 A

Versorgung

Anschlusstechnik: Versorgung	1 x M12 A-kodiert; 5-polig; über IO-Link Port (1L)
Versorgungsspannung	24 V (18 ... 31,2 V); 1L
Stromaufnahme max.	4000 mA
Stromaufnahme Hinweis	1L: 0,2 A + Laststrom
Verpolungsschutz	Ja

Geometrische Daten

Breite	35 mm / 1.378 inch
Höhe	30 mm / 1.181 inch
Tiefe	158,5 mm / 6.24 inch

Werkstoffdaten

Gewicht	120 g
Konformitätskennzeichnung	CE

Umgebungsbedingungen

Umgebungstemperatur (Betrieb)	-25 ... +70 °C
Umgebungstemperatur (Lagerung)	-40 ... +80 °C
Schutzart	IP67
Schutzklasse	III gemäß EN 61140, IEC 61140, VDE 0140-1
Verschmutzungsgrad	3 (EN 60664-1)
Betriebshöhe	0 ... 2000 m
Vibrationsfestigkeit	5g gemäß IEC 60068-2-6
Schockfestigkeit	kurzzeitig: 50g/11 ms/Halbsinus gemäß IEC 60068-2-27; dauerhaft: 30g/6 ms/Halbsinus gemäß IEC 60068-2-29
EMV-Störfestigkeit	gemäß EN 61000-6-2
EMV-Störaussendung	gemäß EN 61000-6-4

Kaufmännische Daten

VPE (UVPE)	1 St.
Verpackungsart	Karton
Ursprungsland	DE
GTIN	4055143950039
Zolltarifnummer	85371098990

Produktklassifikation

UNSPSC	32151705
ETIM 9.0	EC001599
ETIM 10.0	EC001599
ECCN	NO US CLASSIFICATION

Environmental Product Compliance

Carbon Footprint	Link
CAS-No.	7439-92-1
REACH Candidate List Substance	Lead
RoHS Compliance Status	Compliant,No Exemption
RoHS Exemption	6(c)7(a)7(c)-I
SCIP notification number (Austria)	e8af65b7-d793-4bd2-9153-6b40e2a0d56c
SCIP notification number (Belgium)	9927fd1d-4496-40e6-b786-6b38c7a491e6
SCIP notification number (Bulgaria)	765335f0-f63d-42af-b1fd-60a83ce890e1
SCIP notification number (Czech Republic)	9a1ac26e-aea7-45cc-8e10-c8c1341cf8e5
SCIP notification number (Denmark)	cef5e82d-a723-4e29-8981-7d5daf134129
SCIP notification number (Finland)	99716129-e74d-4c0e-8839-dcfd54d2253e
SCIP notification number (France)	ca295d14-eb71-4e95-8c7f-677622d1ae92
SCIP notification number (Germany)	6b5f9313-ae6b-4446-9601-1ba2022ff3c6
SCIP notification number (Hungary)	2c420d3e-5475-493a-96ad-3efd31c509b7
SCIP notification number (Italy)	5162beff-6fb0-493a-a808-834629dfe9be
SCIP notification number (Netherlands)	90f0eb27-2dbc-4d75-a8a4-574b7e6af59f
SCIP notification number (Poland)	864308a4-45e0-45cd-843a-45a4ab40c013
SCIP notification number (Romania)	d3942520-e29a-4bf4-a311-705ae55bf093
SCIP notification number (Sweden)	ff8718df-c895-46c6-b655-bfd2847575bb
