Produktbeschreibung

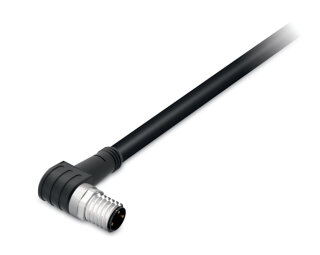

Die Sensor-/Aktorleitung 756-5112/030-015 von WAGO ist eine konfektionierte Verbindungsleitung mit M8-Stecker in winkliger Ausführung und 3-poliger Belegung. Die Leitung ist 1,5 m lang und überträgt Signale und Stromversorgung mit bis zu AC/DC 60 V und 4 A Betriebsstrom bei einer Bemessungsstoßspannung von 1,5 kV. Der Isolationswiderstand liegt über 10? Ohm, der Durchgangswiderstand bei 10 mOhm. Das Kabel besteht aus feindrähtigem Kupferleiter (42 × 0,1 mm) mit halogenfreier PP9Y-Isolation und einem PUR-Mantel nach DIN VDE 0472 Teil 815, der selbstverlöschend ist und gute Beständigkeit gegen Hydrolyse, Öl, Chemikalien, Ozon und UV bietet. Der M8-Stecker mit Polyurethan-Gehäuse und CuSn-Kontakten wird mit 0,6 Nm angezogen und steht in 90°-Winkellage zur Leitung. Mit einem minimalen Biegeradius von 10 × Kabeldurchmesser und 2 Millionen Biegezyklen ist die Leitung für Schleppkettensysteme in Verpackungsmaschinen, Handhabungsautomaten und modularen Produktionsanlagen geeignet.
Anwendungsbereiche
Typische Einsatzfelder sind die Sensor-Anbindung an dezentrale Ein-/Ausgabe-Kopfstationen sowie die Verdrahtung von Näherungsschaltern, Drucksensoren und Feldgeräten in Industrie-4.0-Anwendungen. Alternativ zu dieser winkligen Ausführung bietet WAGO auch gerade M8-Sensor-Aktor-Leitungen an; die Winkelform ermöglicht jedoch dichter belegte Schaltschrankbereiche und reduziert Knickbeanspruchung in engen Nischen.
Produktseite WAGO ->
Angaben zur Produktsicherheit
Herstellerinformationen:
WAGO GmbH & Co. KG
Hansastr. 27
Bayern
München, Deutschland, 32423
info@wago.com
https://www.wago.com
| Versandgewicht: |
0,0450 kg
|
| Artikelgewicht: |
0,0450 kg
|
| Abmessungen
( Länge × Breite × Höhe ):
|
10,00 × 10,00 × 10,00 cm |
Technische Daten
Technische Daten
| Betriebsspannung |
AC/DC 60 V |
| Betriebsstrom |
4 A
|
| Bemessungsstoßspannung |
1,5 kV
|
| Isolationswiderstand |
>109 Ohm |
| Durchgangswiderstand |
10mOhm |
| Leiterwiderstand |
<= 60 Ohm/km |
| Verschmutzungsgrad |
3 nach VDE 0110 |
| Schutzart |
IP67 |
| Umgebungstemperatur (Betrieb) ruhend |
-50 ... +90 °C |
| Umgebungstemperatur (Betrieb) bewegt |
-25 ... +90 °C |
| Biegeradius |
min. 10 x Kabeldurchmesser |
| Biegezyklen |
2Mio. |
| Beschleunigung min. |
5 |
| Verfahrgeschwindigkeit max. |
3,33 |
| Verfahrweg horizontal max. |
5 |
| Verfahrweg vertikal max. |
2 |
| Torsionsfähigkeit |
180 |
| Leitungslänge |
1,5 m
|
| Bauartkurzzeichen |
LiF9YH-11YH bzw. LiF9YC11YFHF |
| Leiteraufbau |
Cu-Litze blank, feindrähtig, (42 x 0,1 mm) |
| Leiterisolierung |
PP9Y halogenfrei |
| Mantelwerkstoff |
Polyurethan (PUR), halogenfrei nach DIN VDE 0472 Teil 815, flammwidrig nach IEC 332-2, selbstverlöschend |
| Farbe der Mantelleitung |
schwarz |
| Anschlussausführung |
M8-Stecker - offenes Leitungsende |
| Polzahl |
3 |
| Leitungsanschlussrichtung zur Steckrichtung |
90° |
| Gehäusewerkstoff |
Polyurethan (PUR) |
| Kontaktwerkstoff |
CuSn |
| Anzugsdrehmoment |
0,6 Nm |
Allgemein
| Betriebsspannung |
AC/DC 60 V |
| Betriebsstrom |
4 A
|
| Bemessungsstoßspannung |
1,5 kV
|
| Isolationswiderstand |
>109 Ohm |
| Durchgangswiderstand |
10mOhm |
| Leiterwiderstand |
<= 60 Ohm/km |
| Verschmutzungsgrad |
3 nach VDE 0110 |
| Schutzart |
IP67 |
| Umgebungstemperatur (Betrieb) ruhend |
-50 ... +90 °C |
| Umgebungstemperatur (Betrieb) bewegt |
-25 ... +90 °C |
Schleppkettentauglich
| Biegeradius |
min. 10 x Kabeldurchmesser |
| Biegezyklen |
2Mio. |
| Beschleunigung min. |
5 |
| Verfahrgeschwindigkeit max. |
3,33 |
| Verfahrweg horizontal max. |
5 |
| Verfahrweg vertikal max. |
2 |
| Torsionsfähigkeit |
180 |
Kabel
| Leitungslänge |
1,5 m
|
| Bauartkurzzeichen |
LiF9YH-11YH bzw. LiF9YC11YFHF |
| Leiteraufbau |
Cu-Litze blank, feindrähtig, (42 x 0,1 mm) |
| Leiterisolierung |
PP9Y halogenfrei |
| Mantelwerkstoff |
Polyurethan (PUR), halogenfrei nach DIN VDE 0472 Teil 815, flammwidrig nach IEC 332-2, selbstverlöschend |
| Farbe der Mantelleitung |
schwarz |
Steckverbinder
| Anschlussausführung |
M8-Stecker - offenes Leitungsende |
| Polzahl |
3 |
| Leitungsanschlussrichtung zur Steckrichtung |
90° |
| Gehäusewerkstoff |
Polyurethan (PUR) |
| Kontaktwerkstoff |
CuSn |
| Anzugsdrehmoment |
0,6 Nm |
Kaufmännische Daten
| VPE (UVPE) |
1 St. |
| Verpackungsart |
Karton |
| Ursprungsland |
HU |
| GTIN |
4045454941963 |
| Zolltarifnummer |
85444290900 |
Produktklassifikation
| UNSPSC |
26121604 |
| eCl@ss 10.0 |
27-06-03-11 |
| eCl@ss 9.0 |
27-06-03-11 |
| ETIM 9.0 |
EC001855 |
| ETIM 10.0 |
EC001855 |
| ECCN |
NO US CLASSIFICATION |
