Produktbeschreibung

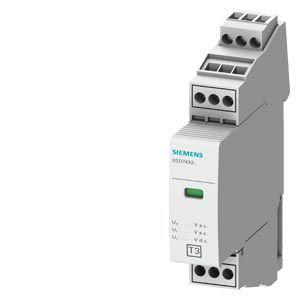

Das Überspannungsschutzgerät 5SD7432-5 ist ein SPD Typ 3 nach IEC 61643-11 für niedrige Nennspannungen. Die Nennspannung beträgt 24 V AC mit maximal 34 V AC/DC, die Scheinleistung liegt bei 4,8 mVA. Das Gerät ist 2-polig ausgeführt und arbeitet nach dem Prinzip der Blitzstrom- und Stoßspannungsableitung in TN-S-Systemen. Der Anschluss erfolgt über Schraubklemmen mit einem Anzugsdrehmoment von 0,5 Nm für Leiterquerschnitte von 0,2 bis 2,5 mm² (feindrähtig) oder 0,2 bis 4 mm² (starr). Das Gerät ist mit einem Fernmeldekontakt (N/C) ausgestattet, der eine Betriebsspannung von 250 V AC und einen Betriebsstrom von 0,5 mA erlaubt.
Anwendungsbereiche
Typische Anwendungsfelder sind der Schutz von SPS-Eingängen und Steuerungselektronik in Schaltschränken sowie die Absicherung von analogen Mess- und Signalleitungen gegen Blitzüberspannungen. Eine weitere Anwendung liegt in der Schutzausrüstung von dezentralen Steuermodulen an Maschinen und Förderanlagen. Das Gehäuse mit einer Breite von 17,7 mm ermöglicht die platzsparende Hutschienen-Montage neben Schutzschaltern und Schützen.
Vorteile gegenüber Alternativen
Im Unterschied zu rein passiven Überspannungsbegrenzern bietet die aktive Schaltlogik des Fernmeldekontakts eine Diagnose und Überwachung des Schutzstatus im Steuerungssystem. Die RoHS-Konformität seit 2019 gewährleistet die Einsatzfähigkeit in europäischen Industrieanwendungen.
Angaben zur Produktsicherheit
Herstellerinformationen:
Siemens AG Digital Industries - Deutschland
Siemenspromenade 2
Baden-Württemberg
Erlangen, Deutschland, 91058
contact@siemens.com
https://www.siemens.com
| Artikelgewicht: |
0,1170 kg
|
| Abmessungen
( Länge × Breite × Höhe ):
|
22,00 × 94,00 × 80,00 cm |
Technische Daten
Kommerziell - Produktbezogen
| ETIM 9.0 |
EC000941 |
| Produktfamilie |
Grundgeräte |
Kommerziell - Lieferbezogen
| Exportkontrollbestimmungen |
AL : N / ECCN : N |
| Regel-Lieferzeit |
3 Tag(e) |
| Verpackungsmaße (L x B x H) |
22,00 x 94,00 x 80,00 mm |
| Nettogewicht |
0,117 kg
|
| Mengeneinheit |
1 Stück |
| Verpackungsmenge |
1 |
| Mindestbestellmenge |
1 |
| Gefahrgut |
Nein |
Kommerziell - Umweltbezogen
| Rücknahmepflichten für Elektro- und Elektronik-Altgeräte (2012/19/EU) |
Nein |
| Einhaltung der Stoffbeschränkungen gemäß RoHS-Richtlinie |
Seit: 30.06.2019 |
| REACH Art. 33 Informationspflicht gemäß der aktuellen Kandidatenliste |
Blei CAS-Nr. 7439-92-1 > 0,1 % (w / w) |
Allgemeine Daten
| Norm |
IEC 61643-11: 2011, EN 61643-11: 2012 |
| Produkt-Bezeichnung |
Überspannungsschutzgerät |
| Prüfklasse I Typ 1 |
Nein |
| Prüfklasse II Typ 2 |
Nein |
| Prüfklasse III Typ 3 |
Ja |
| Anzahl der SPD-Ports |
1 |
| Ausführung des Produkts |
Überspannungsableiter |
| Ausführung der Pole |
2 |
| Bezeichnung der Schutzpfade |
L-N, L-PE, N-PE, (L+)-(L-), (L+/L-)-PE |
| Befestigungsart |
Hutschiene TH35 |
| Material des Gehäuses |
PA 6.6-FR |
| Baugröße des Überspannungsableiters |
1 TE |
| Verschmutzungsgrad |
2 |
| Überspannungskategorie gemäß IEC 61010-1 |
III |
| Schutzart IP bei Anschluss aller Klemmen |
IP20 |
| Schockbeschleunigung |
30 gn |
| Schwingbeschleunigung bei 5 Hz ... 500 Hz befristet auf 2,5 h je Achse |
5 gn |
| relative Luftfeuchte während Betrieb |
5 ... 95 % |
| Aufstellungshöhe bei Höhe über NN maximal |
2 000 m |
| Breite |
17,7 mm
|
| Höhe |
90 mm
|
| Tiefe |
74,5 mm
|
Elektrische Daten
| Art des Verteilungssystems |
TN-S |
| bei AC |
24 V
|
| Wertebereich der Betriebsfrequenz |
50 / 60 Hz |
| bei AC maximal |
34 V
|
| bei DC maximal |
34 V
|
| aufgenommene Scheinleistung maximal |
4,8 mVA |
| Ableitstoßstrom bei (8/20) µs |
1 kA |
| Kurzschlussfestigkeit (SCCR) bei 264 V |
10 kA |
| zwischen L und N maximal |
0,2 kV
|
| zwischen L und PE maximal |
0,6 kV
|
| zwischen N und L |
1,25 kV
|
| zwischen N und PE maximal |
0,6 kV
|
| zwischen PE und N bzw. L |
0,6 kV
|
| zwischen L und (PE)N |
25 ns |
| zwischen N und PE |
100 ns |
| einstellbarer Ansprechfaktor des Auslösestroms |
1,6 |
| Ausführung der Absicherung bei V-Anschluss |
25 A (gG / B / C) |
| Isolationswiderstand (Riso) |
5 M? |
| MPP-Spannung |
44 V
|
Anschlüsse/ Klemmen
| Ausführung des elektrischen Anschlusses |
Schraubklemme |
| Abisolierlänge |
10 mm
|
| Anzugsdrehmoment |
0,5 N·m |
| bei feindrähtigem Leiter |
0,2 ... 2,5 mm² |
| bei starrem Leiter |
0,2 ... 4 mm² |
| feindrähtig |
0,2 ... 2,5 mm² |
| AWG-Nummer als kodierter anschließbarer Leiterquerschnitt |
24 ... 12 |
| Ausführung des Gewindes der Anschlussschraube |
M3 |
| Ausführung des Signals |
Defektmeldekontakt |
Fernmeldekontakt
| Produktbestandteil Fernmeldekontakt |
Ja |
| Schaltfunktion der Fernmeldekontakte |
N/C Kontakt |
| Betriebsspannung der Fernmeldekontakte bei AC |
250 V
|
| Betriebsstrom der Fernmeldekontakte bei AC |
0,5 mA
|
| Anschlussart des Fernmeldekontakts |
M3 |
| anschließbarer Leiterquerschnitt für Fernmeldekontakte bei starrem Leiter |
0,2 ... 4 mm² |
| anschließbarer Leiterquerschnitt für Fernmeldekontakte bei feindrähtigem Leiter |
0,2 ... 2,5 mm² |
| Anzugsdrehmoment für Fernmeldekontakte |
0,5 N·m |
| Abisolierlänge der Leitung für Fernmeldekontakte |
10 mm
|
NEMA/UL - Daten
| Art des Verteilungssystems |
TN-S |
| bei TOV-Prüfspannung |
50 V AC (120 min / withstand mode) |
| bei TOV-Prüfspannung (L-N) |
50 V AC (50 V AC (120 min / withstand mode) |
| gemäß UL |
16 ... 12 |
| während Betrieb |
-40 ... +80 °C |
| während Lagerung |
-40 ... +80 °C |
| Brennbarkeitsklasse gemäß UL 94 |
V0 |
