Produktbeschreibung

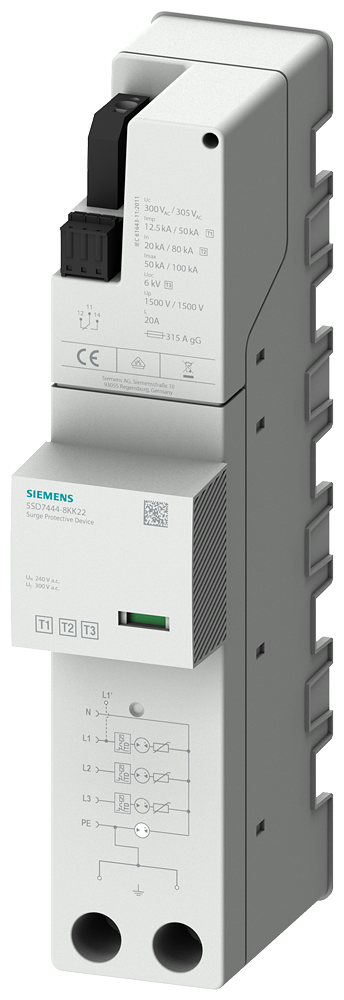

Der Kombi-Ableiter hat einen Blitzstromscheitelwert von 12,5 kA (10/350) µs und einen Schutzpegel von 1,5 kV bei einer Dauerbetriebsspannung von maximal 300 V AC. Er ist in 3+N/PE-Ausführung für TN-S- und TT-Systeme ausgelegt und entspricht IEC 61643-11 sowie EN 61643-11. Ein Fernmeldekontakt mit schraublosem Push-in-Anschluss und eine optische Anzeige sind vorhanden. Die Montage erfolgt in Stecktechnik auf 40-mm-Sammelschienen; das Gerät ist 47 mm breit und 74 mm tief.
Angaben zur Produktsicherheit
Herstellerinformationen:
Siemens AG Digital Industries - Deutschland
Siemenspromenade 2
Baden-Württemberg
Erlangen, Deutschland, 91058
[email protected] https://www.siemens.com
| Artikelgewicht: |
0,8160 kg
|
| Abmessungen
( Länge × Breite × Höhe ):
|
115,00 × 97,00 × 86,00 cm |
Technische Daten
Elektrische Daten
| Art des Verteilungssystems |
TN-S, TT |
| Betriebsspannung, bei AC |
230 V
|
| Wertebereich der Betriebsfrequenz |
50 / 60 Hz |
| Dauerbetriebsspannung, bei AC maximal |
300 V
|
| Ableitstoßstrom bei (8/20) µs |
20 kA |
| Ableitstoßstrom bei 1-Phase bei (8/20) µs maximal |
50 kA |
| Ableitstoßstrom, zwischen L und (PE)N bei (8/20) µs |
20 kA |
| Ableitstoßstrom, zwischen N und PE bei (8/20) µs |
100 kA |
| Ableitstoßstrom, zwischen N und PE bei (8/20) µs |
80 kA |
| Blitzstromscheitelwert bei (10/350) µs |
12,5 kA |
| Blitzstromscheitelwert bei (10/350) µs, Blitzstromscheitelwert zwischen N und PE |
50 kA |
| Blitzstromscheitelwert bei (10/350) µs, Blitzstromscheitelwert zwischen L und N |
12,5 kA |
| Ladung des Blitzes bei (10/350) µs, Ladung des Blitzes zwischen L und N |
6,25 A·s |
| Ladung des Blitzes bei (10/350) µs, Ladung des Blitzes zwischen N und PE |
25 A·s |
| spezifische Energie des Blitzes bei (10/350) µs, zwischen L und N |
39 kJ/? |
| spezifische Energie des Blitzes bei (10/350) µs, zwischen N und PE |
625 kJ/? |
| Folgestromlöschfähigkeit, zwischen N und PE |
100 A
|
| Kurzschlussfestigkeit (SCCR) bei 264 V |
25 kA |
| Schutzpegel |
1,5 kV
|
| Schutzpegel, zwischen N und L |
1,5 kV
|
| Schutzpegel, zwischen PE und N bzw. L |
1,5 kV
|
| Ansprechwert der Stoßspannung bei 6 kV bei (1,2/50) µs |
1,5 kV
|
| Ansprechwert der Stoßspannung bei 6 kV bei (1,2/50) µs, zwischen L und N |
1,5 kV
|
| Ansprechwert der Stoßspannung bei 6 kV bei (1,2/50) µs, zwischen N und PE |
1,5 kV
|
| Ansprechzeit |
100 ns |
| Ansprechzeit, zwischen L und (PE)N |
100 ns |
| Ansprechzeit, zwischen N und PE |
100 ns |
| Ausführung der Absicherung bei V-Anschluss |
315 A AC (gG) |
| Ausführung der Absicherung bei T-Anschluss |
315 A AC (gG) |
Allgemeine Daten
| Norm |
IEC 61643-11: 2011, EN 61643-11: 2012 |
| Produkt-Bezeichnung |
Überspannungsschutzgerät |
| SPD-Klassifikation gemäß EN 61643-11, Prüfklasse I Typ 1 |
Ja |
| SPD-Klassifikation gemäß EN 61643-11, Prüfklasse II Typ 2 |
Ja |
| SPD-Klassifikation gemäß EN 61643-11, Prüfklasse III Typ 3 |
Ja |
| Anzahl der SPD-Ports |
1 |
| Ausführung des Produkts |
Ableiterkombination |
| Ausführung der Pole |
3+N/PE |
| Bezeichnung der Schutzpfade |
L-N, N-PE |
| Befestigungsart |
Sammelschienenmontage 40mm |
| Überspannungskategorie gemäß IEC 61010-1 |
II |
| Schutzart IP bei Anschluss aller Klemmen |
IP20 |
| relative Luftfeuchte während Betrieb |
5 ... 95 % |
| Breite |
47 mm
|
| Tiefe |
74 mm
|
Anschlüsse/ Klemmen
| Ausführung des elektrischen Anschlusses |
Stecktechnik für Sammelschiene 40mm |
| Anzugsdrehmoment |
4,5 N·m |
| anschließbarer Leiterquerschnitt, bei feindrähtigem Leiter |
10 ... 25 mm² |
| anschließbarer Leiterquerschnitt, bei starrem Leiter |
10 ... 35 mm² |
| anschließbarer Leiterquerschnitt, feindrähtig |
10 ... 25 mm² |
| AWG-Nummer als kodierter anschließbarer Leiterquerschnitt |
12 ... 2 |
| Ausführung des Gewindes der Anschlussschraube |
M6 |
| Ausführung des Signals |
optisch, Fernmeldekontakt |
Fernmeldekontakt
| Produktbestandteil Fernmeldekontakt |
Ja |
| Betriebsspannung der Fernmeldekontakte bei AC |
125 V
|
| Betriebsstrom der Fernmeldekontakte bei AC |
1 mA
|
| Anschlussart des Fernmeldekontakts |
Schraublos /push in |
| anschließbarer Leiterquerschnitt für Fernmeldekontakte bei starrem Leiter |
0,25 ... 1,5 mm² |
| anschließbarer Leiterquerschnitt für Fernmeldekontakte bei feindrähtigem Leiter |
0,25 ... 1,5 mm² |
| AWG-Nummer als kodierter anschließbarer Leiterquerschnitt für Fernmeldekontakte |
24 ... 16 |
| Abisolierlänge der Leitung für Fernmeldekontakte |
12 mm
|
NEMA/UL - Daten
| TOV-Verhalten, bei TOV-Prüfspannung |
442 V AC (120 min/ohne Funktionsverlust) |
| TOV-Verhalten, bei TOV-Prüfspannung (L-N) |
442 V AC (120 min/ohne Funktionsverlust) |
| TOV-Verhalten, bei TOV-Prüfspannung (N-PE) |
1200 V (200 ms/ohne Funktionsverlust) |
| AWG-Nummer als kodierter anschließbarer Leiterquerschnitt für Fernmeldekontakte gemäß UL |
24 ... 16 |
| Umgebungstemperatur während Betrieb |
-40 ... +85 °C |
Kommerziell - Produktbezogen
| ETIM 9.0 |
EC000941 |
| Produktfamilie |
Grundgeräte |
Kommerziell - Lieferbezogen
| Exportkontrollbestimmungen |
AL : N / ECCN : N |
| Regel-Lieferzeit |
25 Tag(e) |
| Verpackungsmaße (L x B x H) |
115,00 x 97,00 x 86,00 mm |
| Nettogewicht |
0,816 kg
|
| Mengeneinheit |
1 Stück |
| Verpackungsmenge |
1 |
| Mindestbestellmenge |
1 |
| Gefahrgut |
Nein |
Kommerziell - Umweltbezogen
| Rücknahmepflichten für Elektro- und Elektronik-Altgeräte (2012/19/EU) |
Ja |
| Einhaltung der Stoffbeschränkungen gemäß RoHS-Richtlinie |
Seit: 18.02.2021 |
| REACH Art. 33 Informationspflicht gemäß der aktuellen Kandidatenliste |
Reach Information |
