Produktbeschreibung

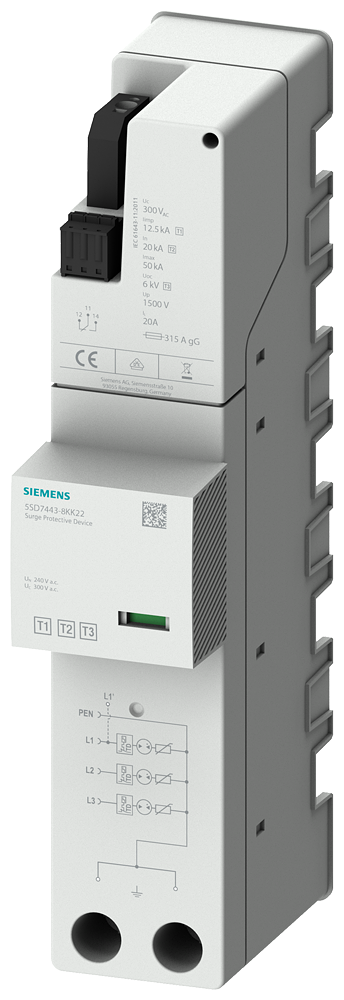

Das Überspannungsschutzgerät ist als 3-polige Ableiterkombination mit der Schutzpfadbezeichnung L-PEN aufgebaut und in Stecktechnik für die 40-mm-Sammelschienenmontage ausgeführt. Es ist nach IEC 61643-11 und EN 61643-11 für Prüfklasse I (Typ 1) und Prüfklasse II (Typ 2) klassifiziert und besitzt einen optischen Anzeigeeffekt sowie einen Fernmeldekontakt. Das Gerät ist 47 mm breit und 74 mm tief. Die Leiteranschlüsse sind für 10 bis 25 mm² feindrähtig bzw. 10 bis 35 mm² starr ausgelegt; der Fernmeldekontakt nimmt 0,25 bis 1,5 mm² auf.
Angaben zur Produktsicherheit
Herstellerinformationen:
Siemens AG Digital Industries - Deutschland
Siemenspromenade 2
Baden-Württemberg
Erlangen, Deutschland, 91058
[email protected] https://www.siemens.com
| Artikelgewicht: |
0,7770 kg
|
| Abmessungen
( Länge × Breite × Höhe ):
|
115,00 × 97,00 × 86,00 cm |
Technische Daten
Elektrische Daten
| Art des Verteilungssystems |
TN-C |
| Betriebsspannung, bei AC |
230 V
|
| Wertebereich der Betriebsfrequenz |
50 / 60 Hz |
| Dauerbetriebsspannung, bei AC maximal |
300 V
|
| Ableitstoßstrom bei (8/20) µs |
20 kA |
| Ableitstoßstrom, zwischen L und (PE)N bei (8/20) µs |
20 kA |
| Ableitstoßstrom, zwischen L und N bei (8/20) µs |
50 kA |
| Ableitstoßstrom, zwischen L und PE bei (8/20) µs |
50 kA |
| Ableitstoßstrom, zwischen L und PE bei (8/20) µs |
20 kA |
| Blitzstromscheitelwert bei (10/350) µs |
12,5 kA |
| Blitzstromscheitelwert bei (10/350) µs, Blitzstromscheitelwert zwischen L und PE |
12,5 kA |
| Ladung des Blitzes bei (10/350) µs |
12,5 A·s |
| Ladung des Blitzes bei (10/350) µs, Ladung des Blitzes zwischen L und PE |
6,25 A·s |
| spezifische Energie des Blitzes bei (10/350) µs, zwischen L und PE |
39 kJ/? |
| Kurzschlussfestigkeit (SCCR) bei 264 V |
25 kA |
| Schutzpegel |
1,5 kV
|
| Ansprechwert der Stoßspannung bei 6 kV bei (1,2/50) µs |
1,5 kV
|
| Ansprechwert der Stoßspannung bei 6 kV bei (1,2/50) µs, zwischen L und PE |
1,5 kV
|
| Ansprechzeit |
100 ns |
| Ansprechzeit, zwischen L und (PE)N |
100 ns |
| Ausführung der Absicherung bei V-Anschluss |
315 A AC (gG) |
| Ausführung der Absicherung bei T-Anschluss |
315 A AC (gG) |
Allgemeine Daten
| Norm |
IEC 61643-11: 2011, EN 61643-11: 2012 |
| Produkt-Bezeichnung |
Überspannungsschutzgerät |
| SPD-Klassifikation gemäß EN 61643-11, Prüfklasse I Typ 1 |
Ja |
| SPD-Klassifikation gemäß EN 61643-11, Prüfklasse II Typ 2 |
Ja |
| SPD-Klassifikation gemäß EN 61643-11, Prüfklasse III Typ 3 |
Ja |
| Anzahl der SPD-Ports |
1 |
| Ausführung des Produkts |
Ableiterkombination |
| Ausführung der Pole |
3/NPE |
| Bezeichnung der Schutzpfade |
L-PEN |
| Befestigungsart |
Sammelschienenmontage 40mm |
| Überspannungskategorie gemäß IEC 61010-1 |
II |
| Schutzart IP bei Anschluss aller Klemmen |
IP20 |
| relative Luftfeuchte während Betrieb |
5 ... 95 % |
| Breite |
47 mm
|
| Tiefe |
74 mm
|
Anschlüsse/ Klemmen
| Ausführung des elektrischen Anschlusses |
Stecktechnik für Sammelschiene 40mm |
| Anzugsdrehmoment |
4,5 N·m |
| anschließbarer Leiterquerschnitt, bei feindrähtigem Leiter |
10 ... 25 mm² |
| anschließbarer Leiterquerschnitt, bei starrem Leiter |
10 ... 35 mm² |
| anschließbarer Leiterquerschnitt, feindrähtig |
10 ... 25 mm² |
| AWG-Nummer als kodierter anschließbarer Leiterquerschnitt |
12 ... 2 |
| Ausführung des Gewindes der Anschlussschraube |
M6 |
| Ausführung des Signals |
optisch, Fernmeldekontakt |
Fernmeldekontakt
| Produktbestandteil Fernmeldekontakt |
Ja |
| Betriebsspannung der Fernmeldekontakte bei AC |
125 V
|
| Betriebsstrom der Fernmeldekontakte bei AC |
1 mA
|
| Anschlussart des Fernmeldekontakts |
Schraublos /push in |
| anschließbarer Leiterquerschnitt für Fernmeldekontakte bei starrem Leiter |
0,25 ... 1,5 mm² |
| anschließbarer Leiterquerschnitt für Fernmeldekontakte bei feindrähtigem Leiter |
0,25 ... 1,5 mm² |
| AWG-Nummer als kodierter anschließbarer Leiterquerschnitt für Fernmeldekontakte |
24 ... 16 |
| Abisolierlänge der Leitung für Fernmeldekontakte |
12 mm
|
NEMA/UL - Daten
| TOV-Verhalten, bei TOV-Prüfspannung |
442 V AC (120 min/ohne Funktionsverlust) |
| AWG-Nummer als kodierter anschließbarer Leiterquerschnitt für Fernmeldekontakte gemäß UL |
24 ... 16 |
| Umgebungstemperatur während Betrieb |
-40 ... +85 °C |
Kommerziell - Produktbezogen
| ETIM 9.0 |
EC000941 |
| Produktfamilie |
Grundgeräte |
Kommerziell - Lieferbezogen
| Exportkontrollbestimmungen |
AL : N / ECCN : N |
| Regel-Lieferzeit |
20 Tag(e) |
| Verpackungsmaße (L x B x H) |
115,00 x 97,00 x 86,00 mm |
| Nettogewicht |
0,777 kg
|
| Mengeneinheit |
1 Stück |
| Verpackungsmenge |
1 |
| Mindestbestellmenge |
1 |
| Gefahrgut |
Nein |
Kommerziell - Umweltbezogen
| Rücknahmepflichten für Elektro- und Elektronik-Altgeräte (2012/19/EU) |
Ja |
| Einhaltung der Stoffbeschränkungen gemäß RoHS-Richtlinie |
Seit: 18.02.2021 |
| REACH Art. 33 Informationspflicht gemäß der aktuellen Kandidatenliste |
Reach Information |
