Produktbeschreibung

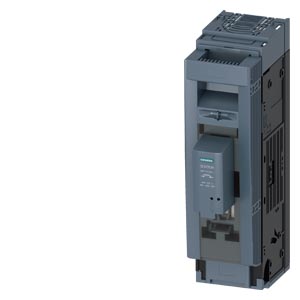

Der einpolige Sicherungslasttrennschalter ist für NH-Sicherungen der Baugrößen NH1 und NH2 ausgelegt und wird auf einer Montageplatte befestigt. Der Hauptstromkreis wird über Flachanschluss mit 25 bis 240 mm² angeschlossen, das Anzugsdrehmoment beträgt 10 bis 12 N·m. Der Bemessungsbetriebsstrom liegt bei 400 A, die Isolationsspannung bei 690 V. Die Sicherungsüberwachung ist elektronisch (EFM15) ausgeführt, der Schalter ist plombierbar und optional abschließbar.
Angaben zur Produktsicherheit
Herstellerinformationen:
Siemens AG Digital Industries - Deutschland
Siemenspromenade 2
Baden-Württemberg
Erlangen, Deutschland, 91058
[email protected] https://www.siemens.com
| Versandgewicht: |
1,8630 kg
|
| Artikelgewicht: |
1,8630 kg
|
| Abmessungen
( Länge × Breite × Höhe ):
|
22,00 × 11,80 × 10,80 cm |
Technische Daten
Allgemeine technische Daten
| Polzahl |
1 |
| Bauart des Geräts |
für Aufbau und Einbau auf Montageplatte |
| Baugröße der Grifflasche |
2 und 1 |
| Baugröße des Sicherungseinsatzes |
NH1, NH2 |
| Durchlassstrom bei geschlossenem Schalter maximal |
40 kA |
| mechanische Lebensdauer (Schaltspiele) typisch |
1 000 |
| I2t-Wert bei geschlossenem Schalter maximal |
1 155 kA²·s |
| Leistungsfaktor, bei AC-22 B |
0,65 |
| Leistungsfaktor, bei AC-23 B |
0,35 |
| Leistungsfaktor, bei kapazitiver Last |
-0,25 |
| Sicherungssystem |
NH-Sicherung |
| Verschmutzungsgrad |
2 |
Spannung
| Isolationsspannung, Bemessungswert |
690 V
|
| Isolationsspannung, bei Verschmutzungsgrad 3 bei AC Bemessungswert |
690 V
|
| Isolationsspannung, bei Verschmutzungsgrad 2 bei AC Bemessungswert |
1 000 V |
| Leistungsfaktor bei AC-21 B |
0,95 |
| Stoßspannungsfestigkeit Bemessungswert |
8 kV
|
| Betriebsstrom, bei 35 °C Bemessungswert |
400 A
|
| Betriebsstrom, bei 40 °C Bemessungswert |
400 A
|
| Betriebsstrom, bei 45 °C Bemessungswert |
392 A
|
| Betriebsstrom, bei 50 °C Bemessungswert |
372 A
|
| Betriebsstrom, bei 55 °C Bemessungswert |
356 A
|
| Betriebsstrom, bei AC-21 B bei 240 V Bemessungswert |
400 A
|
| Betriebsstrom, bei AC-22 B bei 240 V Bemessungswert |
400 A
|
| Betriebsstrom, bei AC-23 B bei 240 V Bemessungswert |
400 A
|
| Betriebsstrom, bei DC-21 B bei 120 V Bemessungswert |
400 A
|
| Betriebsstrom, bei DC-22 B bei 120 V Bemessungswert |
400 A
|
| Betriebsstrom, bei DC-23 B bei 120 V Bemessungswert |
250 A
|
| Durchlassstrom bei zügigem Einschalten maximal |
40 kA |
| Betriebsspannung, bei AC Bemessungswert minimal |
24 V
|
| Betriebsspannung, bei AC Bemessungswert maximal |
240 V
|
| Betriebsspannung, bei DC Bemessungswert |
120 V
|
| Betriebsspannung, bei DC Bemessungswert minimal |
24 V
|
| Betriebsspannung, bei DC Bemessungswert maximal |
120 V
|
Hauptstromkreis
| Betriebsstrom, Bemessungswert |
400 A
|
| Betriebsstrom, bei kapazitiver Last bei 400 V Bemessungswert |
72 A
|
| Betriebsstrom, bei kapazitiver Last bei 500 V Bemessungswert |
55 A
|
Hilfsstromkreis
| Anzahl der Wechsler für Hilfskontakte |
0 |
| Anzahl der Öffner für Hilfskontakte |
0 |
| Anzahl der Schließer für Hilfskontakte |
0 |
Produktfunktion
| Produktfunktion Überspannungsschutzüberwachung |
Nein |
Ausführung
| Produkt-Bezeichnung |
Sicherungslasttrennschalter |
| Ausführung der Sicherungsüberwachung |
elektronisch EFM15 |
| Ausführung des Lastschalters Leistenform |
Nein |
| Ausführung des Schaltantriebs Motorantrieb |
Nein |
Produktdetails
| Produktfunktion Phasenausfallüberwachung |
Nein |
| Produktbestandteil, Unterspannungsauslöser |
Nein |
| Produktbestandteil, Unterspannungsauslöser mit voreilendem Kontakt |
Nein |
| Produkteigenschaft plombierbar |
Ja |
| Produkterweiterung Hilfsschalter |
Ja |
| Produkterweiterung optional Abschließbarkeit |
Ja |
| Produkterweiterung optional Phasenausfallüberwachung |
Nein |
| Produkterweiterung optional Spannungsauslöser |
Nein |
| Produkterweiterung optional Überspannungsschutzüberwachung |
Nein |
Anschlüsse
| Anordnung des elektrischen Anschlusses für Hauptstromkreis anschließbarer Leiterquerschnitt für Hauptkontakte |
sonstige |
| Anordnung des elektrischen Anschlusses für Hauptstromkreis anschließbarer Leiterquerschnitt für Hauptkontakte, eindrähtig oder mehrdrähtig minimal |
25 mm² |
| Anordnung des elektrischen Anschlusses für Hauptstromkreis anschließbarer Leiterquerschnitt für Hauptkontakte, eindrähtig oder mehrdrähtig maximal |
240 mm² |
| Anordnung des elektrischen Anschlusses für Hauptstromkreis anschließbarer Leiterquerschnitt für Hauptkontakte, mehrdrähtig minimal |
25 mm² |
| Anordnung des elektrischen Anschlusses für Hauptstromkreis anschließbarer Leiterquerschnitt für Hauptkontakte, mehrdrähtig maximal |
240 mm² |
| Anzugsdrehmoment bei Schraubanschluss, minimal |
10 N·m |
| Anzugsdrehmoment bei Schraubanschluss, maximal |
12 N·m |
| Art der anschließbaren Leiterquerschnitte der lamellierten Leiter maximal |
34 x 18 mm |
| Art der Anschlusstechnik |
Flachanschluss |
Mechanischer Aufbau
| Höhe |
306 mm
|
| Breite |
79,4 mm
|
| Tiefe |
162,9 mm
|
| Befestigungsart |
Montageplatte |
| Befestigungsart, Bodenmontage |
Ja |
| Befestigungsart, Schienen-Montage |
Nein |
| Einbaulage |
horizontal/vertikal |
| Nettogewicht pro ME |
1,863 kg
|
Eignung
| Eignung zur Verwendung Hauptschalter |
Nein |
| Eignung zur Verwendung Lasttrennschalter |
Ja |
| Eignung zur Verwendung NOT-AUS-Schalter |
Nein |
| Eignung zur Verwendung Wartungs-/Reparaturschalter |
Ja |
Schutzart und Schutzklasse
| Schutzart IP, bei geschlossenem Schalter mit Blende oder Kabelschuhabdeckung |
IP40 |
| Schutzart IP, bei geschlossenem Schalter ohne Blende oder Kabelschuhabdeckung |
IP30 |
| Schutzart IP, offen |
IP20 |
Verlustleistung
| Verlustleistung [W], bei konventionellem thermischen Bemessungsstrom ohne Sicherung je Pol |
14 W
|
| Verlustleistung [W], bei konventionellem thermischen Bemessungsstrom ohne Sicherung je Gerät |
14 W
|
| Verlustleistung [W], bei Bemessungswert Strom bei AC bei warmem Betriebszustand je Pol |
16,8 W
|
| Verlustleistung [W], der Sicherung je Sicherung maximal |
34 W
|
Kurzschluss
| bedingter Kurzschlussstrom (Iq), bei AC bei 240 V bei zügigem Einschalten Bemessungswert |
80 kA |
| bedingter Kurzschlussstrom (Iq), bei geschlossenem Schalter bei AC bei 240 V Bemessungswert |
100 kA |
Umgebungsbedingungen
| Umgebungstemperatur während Betrieb, minimal |
-25 °C |
| Umgebungstemperatur während Betrieb, maximal |
55 °C |
| Umgebungstemperatur während Lagerung, minimal |
-50 °C |
| Umgebungstemperatur während Lagerung, maximal |
80 °C |
Kommerziell - Produktbezogen
| ETIM 9.0 |
EC001040 |
| Produktfamilie |
SENTRON Sicherungslasttrennschalter 3NP1 |
Kommerziell - Lieferbezogen
| Exportkontrollbestimmungen |
AL : N / ECCN : 9N9999 |
| Regel-Lieferzeit |
3 Tag(e) |
| Verpackungsmaße (L x B x H) |
220,00 x 118,00 x 108,00 mm |
| Nettogewicht |
1,863 kg
|
| Mengeneinheit |
1 Stück |
| Verpackungsmenge |
1 |
| Mindestbestellmenge |
1 |
| Gefahrgut |
Nein |
Kommerziell - Umweltbezogen
| Rücknahmepflichten für Elektro- und Elektronik-Altgeräte (2012/19/EU) |
Ja |
| Einhaltung der Stoffbeschränkungen gemäß RoHS-Richtlinie |
Seit: 15.10.2017 |
| REACH Art. 33 Informationspflicht gemäß der aktuellen Kandidatenliste |
Blei CAS-Nr. 7439-92-1 > 0,1 % (w / w) Bleimonoxid (Bleioxid) CAS-Nr. 1317-36-8 > 0,1 % (w / w) |
