Sicherungslasttrennschalter 3NP1 1-polig NH2 400 A 690 V

Artikelnummer: SIE-3NP1151-1DA10
GTIN: 4001869566887
HAN: 3NP1151-1DA10
Inhalt: 1 Stück

1-poliger Sicherungslasttrennschalter 3NP1, 400 A / 690 V, NH2-Sicherungsgröße, für Aufbau auf Montageplatte. Durchlassstrom 40 kA, IP30/IP40.

111,85 €

inkl. 19% USt. , zzgl.

Unverbindliche Preisempfehlung des Herstellers: 139,23 €

● Bestellbar, Lieferzeit 6 - 9 Werktage (DE - Ausland abweichend)

Stück

Fachhandel für Industrieelektronik

Sichere Zahlung

Schneller Versand

Persönliche Fachberatung

Produktbeschreibung

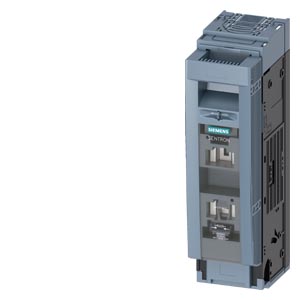

Der Sicherungslasttrennschalter 3NP1 von Siemens (Typ 3NP1151-1DA10) ist ein 1-poliges Schaltgerät zur Trennung von Stromkreisen unter Last mit integriertem Sicherungseinsatz. Das Gerät ist ausgelegt für einen Bemessungsstrom von 400 A bei 690 V AC und einem Durchlassstrom von 40 kA. Die Bauart ermöglicht sowohl Aufbau als auch Einbau auf Montageplatte mit Flachanschluss und einer Abdeckebene von 70 mm. Der Sicherungseinsatz entspricht der Baugröße NH2, wobei die Grifflasche zwischen den Baugrössen 2 und 1 wählbar ist. Die mechanische Lebensdauer beträgt typischerweise 1.000 Schaltspiele. Die Stoßspannungsfestigkeit wird mit 8 kV Bemessungswert angegeben. Der Leistungsfaktor liegt für AC-21-B-Betrieb bei 0,95. Die Schutzart variiert je nach Konfiguration: IP20 im offenen Zustand, IP30 bei geschlossenem Schalter ohne Blende oder Kabelschuhabdeckung sowie IP40 mit geschlossener Blende. Der Temperaturbetrieb liegt zwischen -25 °C und +55 °C.

Anwendungsbereiche

Typische Anwendungsfelder sind die Absicherung und Trennung von Stromkreisen in Niederspannungsverteilern sowie die Lastschaltung in Schaltschränken für Maschinenanlage und Prozessindustrie. Im Verpackungsmaschinen- und Anlagenbau wird der 3NP1 häufig als Schutzschalter in Haupt- und Gruppenstromkreisen eingesetzt. Der Schalter erfüllt RoHS-Anforderungen seit dem 15.10.2017 und unterliegt der Rücknahmepflicht nach der Elektro- und Elektronik-Altgeräte-Richtlinie 2012/19/EU.

Angaben zur Produktsicherheit

Herstellerinformationen:

Siemens AG Digital Industries - Deutschland
Siemenspromenade 2
Baden-Württemberg
Erlangen, Deutschland, 91058
contact@siemens.com
https://www.siemens.com

Versandgewicht:	1,7930 kg
Artikelgewicht:	1,7930 kg
Abmessungen ( Länge × Breite × Höhe ):	22,00 × 11,80 × 10,80 cm

Technische Daten

Kommerziell - Produktbezogen

ETIM 9.0	EC001040
Produktfamilie	SENTRON Sicherungslasttrennschalter 3NP1

Kommerziell - Lieferbezogen

Exportkontrollbestimmungen	AL : N / ECCN : N
Regel-Lieferzeit	3 Tag(e)
Verpackungsmaße (L x B x H)	220,00 x 118,00 x 108,00 mm
Nettogewicht	1,793 kg
Mengeneinheit	1 Stück
Verpackungsmenge	1
Mindestbestellmenge	1
Gefahrgut	Nein

Kommerziell - Umweltbezogen

Rücknahmepflichten für Elektro- und Elektronik-Altgeräte (2012/19/EU)	Ja
Einhaltung der Stoffbeschränkungen gemäß RoHS-Richtlinie	Seit: 15.10.2017
REACH Art. 33 Informationspflicht gemäß der aktuellen Kandidatenliste	Reach Information

Ausführung

Produkt-Bezeichnung	Sicherungslasttrennschalter
Ausführung der Sicherungsüberwachung	ohne
Ausführung des Lastschalters Leistenform	Nein
Ausführung des Schaltantriebs Motorantrieb	Nein

Allgemeine technische Daten

Polzahl	1
Bauart des Geräts	für Aufbau und Einbau auf Montageplatte
Baugröße der Grifflasche	2 und 1
Baugröße des Sicherungseinsatzes	NH1, NH2
Durchlassstrom bei geschlossenem Schalter maximal	40 kA
mechanische Lebensdauer (Schaltspiele) typisch	1 000
I2t-Wert bei geschlossenem Schalter maximal	1 155 kA²·s
bei AC-22 B	0,65
bei AC-23 B	0,35
bei kapazitiver Last	-0,25
Sicherungssystem	NH-Sicherung
Verschmutzungsgrad	3

Spannung

Bemessungswert	690 V
bei Verschmutzungsgrad 3 bei AC Bemessungswert	690 V
bei Verschmutzungsgrad 2 bei AC Bemessungswert	1 000 V
Leistungsfaktor bei AC-21 B	0,95
Stoßspannungsfestigkeit Bemessungswert	8 kV
— bei 35 °C Bemessungswert	400 A
— bei 40 °C Bemessungswert	400 A
— bei 45 °C Bemessungswert	392 A
— bei 50 °C Bemessungswert	372 A
— bei 55 °C Bemessungswert	356 A
— bei AC-21 B bei 240 V Bemessungswert	400 A
— bei AC-22 B bei 240 V Bemessungswert	400 A
— bei AC-23 B bei 240 V Bemessungswert	400 A
— bei DC-21 B bei 120 V Bemessungswert	400 A
— bei DC-22 B bei 120 V Bemessungswert	400 A
— bei DC-23 B bei 120 V Bemessungswert	250 A
Durchlassstrom bei zügigem Einschalten maximal	40 kA
bei AC Bemessungswert maximal	240 V
bei DC Bemessungswert	120 V
bei DC Bemessungswert maximal	120 V

Schutzart und Schutzklasse

bei geschlossenem Schalter mit Blende oder Kabelschuhabdeckung	IP40
bei geschlossenem Schalter ohne Blende oder Kabelschuhabdeckung	IP30
offen	IP20

Verlustleistung

bei konventionellem thermischen Bemessungsstrom ohne Sicherung je Pol	14 W
bei konventionellem thermischen Bemessungsstrom ohne Sicherung je Gerät	14 W
bei Bemessungswert Strom bei AC bei warmem Betriebszustand je Pol	16,8 W
der Sicherung je Sicherung maximal	34 W

Hauptstromkreis

Bemessungswert	400 A
bei kapazitiver Last bei 400 V Bemessungswert	72 A
bei kapazitiver Last bei 500 V Bemessungswert	55 A

Hilfsstromkreis

Anzahl der Wechsler für Hilfskontakte	0
Anzahl der Öffner für Hilfskontakte	0
Anzahl der Schließer für Hilfskontakte	0

Eignung

Eignung zur Verwendung Hauptschalter	Nein
Eignung zur Verwendung Lasttrennschalter	Ja
Eignung zur Verwendung NOT-AUS-Schalter	Nein
Eignung zur Verwendung Sicherheitsschalter	Ja
Eignung zur Verwendung Wartungs-/Reparaturschalter	Ja

Produktdetails

Produktfunktion Phasenausfallüberwachung	Nein
Unterspannungsauslöser	Nein
Unterspannungsauslöser mit voreilendem Kontakt	Nein
Produkteigenschaft plombierbar	Ja
Produkterweiterung Hilfsschalter	Ja
Produkterweiterung optional Abschließbarkeit	Ja
Produkterweiterung optional Phasenausfallüberwachung	Nein
Produkterweiterung optional Sicherungsüberwachung	Ja
Produkterweiterung optional Spannungsauslöser	Nein
Produkterweiterung optional Überspannungsschutzüberwachung	Nein

Produktfunktion

Produktfunktion Überspannungsschutzüberwachung	Nein

Kurzschluss

bei AC bei 240 V bei zügigem Einschalten Bemessungswert	80 kA
bei geschlossenem Schalter bei AC bei 240 V Bemessungswert	100 kA

Anschlüsse

Anordnung des elektrischen Anschlusses für Hauptstromkreis	sonstige
eindrähtig oder mehrdrähtig minimal	25 mm²
eindrähtig oder mehrdrähtig maximal	240 mm²
mehrdrähtig minimal	25 mm²
mehrdrähtig maximal	240 mm²
minimal	10 N·m
maximal	12 N·m
Art der anschließbaren Leiterquerschnitte der lamellierten Leiter maximal	34 x 18 mm
Art der Anschlusstechnik	Flachanschluss

Mechanischer Aufbau

Höhe	306 mm
Breite	79,4 mm
Tiefe	130 mm
Befestigungsart	Montageplatte
Bodenmontage	Ja
Schienen-Montage	Nein
Einbaulage	horizontal/vertikal
Nettogewicht pro ME	1,793 kg
