Produktbeschreibung

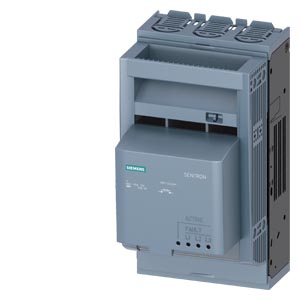

Der Sicherungslasttrennschalter 3NP1133-1CA24 ist ein dreipoliges Schaltgerät der SENTRON-Baureihe mit elektronischer Sicherungsüberwachung EFM15. Der Typ bietet einen Bemessungsstrom von 160 A bei 690 V AC, einen Kurzschlussdurchlassstrom von maximal 23 kA und eine Stoßspannungsfestigkeit von 8 kV. Die Sicherungsgröße NH00 ermöglicht kompakte Montage in Schaltschränken, die Schutzart IP40 bei geschlossenem Schalter mit Blende oder Kabelschuhabdeckung schützt vor unbeabsichtigten Berührungen. Die mechanische Lebensdauer beträgt typisch 2.000 Schaltspiele.
Anwendungsbereiche
Typische Anwendungsfelder sind die Lastschaltung und Absicherung von Steuerstromkreisen in Niederspannungsverteilungen, die Schaltschrank-Verdrahtung in Industrie- und Gebäudeautomation sowie der Betrieb von Verteileranlagen in der Energieversorgungstechnik. Eine weitere häufige Anwendung liegt in der Absicherung von Stromverteilungsgruppen in Schaltanlagen, wo die elektronische Überwachung zusätzliche Sicherheit gegen Unter- und Überlast bietet.
Vorteile gegenüber Alternativen
Im Unterschied zu reinen mechanischen Lasttrennschaltern ermöglicht die integrierte elektronische Sicherungsüberwachung EFM15 eine präzisere Detektion von Fehlerströmen und reduziert damit die Wahrscheinlichkeit von ungeplanten Ausfallzeiten. Das Gerät ist für Aufbau und Einbau auf Montageplatte ausgelegt und wird mit Rahmenklemme geliefert. Die Betriebstemperatur liegt zwischen ?25 °C und +55 °C.
Angaben zur Produktsicherheit
Herstellerinformationen:
Siemens AG Digital Industries - Deutschland
Siemenspromenade 2
Baden-Württemberg
Erlangen, Deutschland, 91058
contact@siemens.com
https://www.siemens.com
| Versandgewicht: |
1,0620 kg
|
| Artikelgewicht: |
1,0620 kg
|
| Abmessungen
( Länge × Breite × Höhe ):
|
22,00 × 11,80 × 10,80 cm |
Technische Daten
Kommerziell - Produktbezogen
| ETIM 9.0 |
EC001040 |
| Produktfamilie |
SENTRON Sicherungslasttrennschalter 3NP1 |
Kommerziell - Lieferbezogen
| Exportkontrollbestimmungen |
AL : N / ECCN : 9N9999 |
| Regel-Lieferzeit |
3 Tag(e) |
| Verpackungsmaße (L x B x H) |
220,00 x 118,00 x 108,00 mm |
| Nettogewicht |
1,062 kg
|
| Mengeneinheit |
1 Stück |
| Verpackungsmenge |
1 |
| Mindestbestellmenge |
1 |
| Gefahrgut |
Nein |
Kommerziell - Umweltbezogen
| Rücknahmepflichten für Elektro- und Elektronik-Altgeräte (2012/19/EU) |
Ja |
| Einhaltung der Stoffbeschränkungen gemäß RoHS-Richtlinie |
Seit: 15.10.2017 |
| REACH Art. 33 Informationspflicht gemäß der aktuellen Kandidatenliste |
Blei CAS-Nr. 7439-92-1 > 0,1 % (w / w) |
Ausführung
| Produkt-Bezeichnung |
Sicherungslasttrennschalter |
| Ausführung der Sicherungsüberwachung |
elektronisch EFM15 |
| Ausführung des Lastschalters Leistenform |
Nein |
| Ausführung des Schaltantriebs Motorantrieb |
Nein |
Allgemeine technische Daten
| Polzahl |
3 |
| Bauart des Geräts |
für Aufbau und Einbau auf Montageplatte |
| Baugröße der Grifflasche |
00 und 000 |
| Baugröße des Sicherungseinsatzes |
NH000, NH00 |
| Durchlassstrom bei geschlossenem Schalter maximal |
23 kA |
| mechanische Lebensdauer (Schaltspiele) typisch |
2 000 |
| I2t-Wert bei geschlossenem Schalter maximal |
223 kA²·s |
| bei AC-22 B |
0,65 |
| bei AC-23 B |
0,45 |
| bei kapazitiver Last |
-0,25 |
| Sicherungssystem |
NH-Sicherung |
| Verschmutzungsgrad |
2 |
Spannung
| Bemessungswert |
690 V
|
| bei Verschmutzungsgrad 3 bei AC Bemessungswert |
690 V
|
| bei Verschmutzungsgrad 2 bei AC Bemessungswert |
1 000 V |
| Leistungsfaktor bei AC-21 B |
0,95 |
| Stoßspannungsfestigkeit Bemessungswert |
8 kV
|
| — bei 35 °C Bemessungswert |
160 A
|
| — bei 40 °C Bemessungswert |
155 A
|
| — bei 45 °C Bemessungswert |
145 A
|
| — bei 50 °C Bemessungswert |
140 A
|
| — bei 55 °C Bemessungswert |
133 A
|
| — bei AC-21 B bei 240 V Bemessungswert |
160 A
|
| — bei AC-21 B bei 400 V Bemessungswert |
160 A
|
| — bei AC-21 B bei 500 V Bemessungswert |
160 A
|
| — bei AC-21 B bei 690 V Bemessungswert |
160 A
|
| — bei AC-22 B bei 240 V Bemessungswert |
160 A
|
| — bei AC-22 B bei 400 V Bemessungswert |
160 A
|
| — bei AC-22 B bei 500 V Bemessungswert |
160 A
|
| — bei AC-22 B bei 690 V Bemessungswert |
125 A
|
| — bei AC-23 B bei 690 V Bemessungswert |
35 A
|
| — bei AC-23 B bei 500 V Bemessungswert |
63 A
|
| — bei AC-23 B bei 400 V Bemessungswert |
160 A
|
| — bei AC-23 B bei 240 V Bemessungswert |
160 A
|
| Durchlassstrom bei zügigem Einschalten maximal |
15 kA |
| bei AC Bemessungswert minimal |
190 V
|
| bei AC Bemessungswert maximal |
690 V
|
Schutzart und Schutzklasse
| bei geschlossenem Schalter mit Blende oder Kabelschuhabdeckung |
IP40 |
| bei geschlossenem Schalter ohne Blende oder Kabelschuhabdeckung |
IP30 |
| offen |
IP20 |
Verlustleistung
| bei konventionellem thermischen Bemessungsstrom ohne Sicherung je Pol |
5 W
|
| bei konventionellem thermischen Bemessungsstrom ohne Sicherung je Gerät |
15 W
|
| bei Bemessungswert Strom bei AC bei warmem Betriebszustand je Pol |
5,7 W
|
| der Sicherung je Sicherung maximal |
12 W
|
Hauptstromkreis
| Bemessungswert |
160 A
|
| bei kapazitiver Last bei 400 V Bemessungswert |
72 A
|
| bei kapazitiver Last bei 500 V Bemessungswert |
55 A
|
Hilfsstromkreis
| Anzahl der Wechsler für Hilfskontakte |
0 |
| Anzahl der Öffner für Hilfskontakte |
0 |
| Anzahl der Schließer für Hilfskontakte |
0 |
Eignung
| Eignung zur Verwendung Hauptschalter |
Nein |
| Eignung zur Verwendung Lasttrennschalter |
Ja |
| Eignung zur Verwendung NOT-AUS-Schalter |
Nein |
| Eignung zur Verwendung Sicherheitsschalter |
Ja |
| Eignung zur Verwendung Wartungs-/Reparaturschalter |
Ja |
Produktdetails
| Produktfunktion Phasenausfallüberwachung |
Nein |
| Unterspannungsauslöser |
Nein |
| Unterspannungsauslöser mit voreilendem Kontakt |
Nein |
| Produkteigenschaft plombierbar |
Ja |
| Produkterweiterung Hilfsschalter |
Ja |
| Produkterweiterung optional Abschließbarkeit |
Ja |
| Produkterweiterung optional Phasenausfallüberwachung |
Nein |
| Produkterweiterung optional Spannungsauslöser |
Nein |
| Produkterweiterung optional Überspannungsschutzüberwachung |
Ja |
Produktfunktion
| Produktfunktion Überspannungsschutzüberwachung |
Nein |
Kurzschluss
| bei AC bei 240 V bei zügigem Einschalten Bemessungswert |
80 kA |
| bei AC bei 500 V bei zügigem Einschalten Bemessungswert |
80 kA |
| bei AC bei 690 V bei zügigem Einschalten Bemessungswert |
50 kA |
| bei geschlossenem Schalter bei AC bei 240 V Bemessungswert |
120 kA |
| bei geschlossenem Schalter bei AC bei 500 V Bemessungswert |
120 kA |
| bei geschlossenem Schalter bei AC bei 690 V Bemessungswert |
100 kA |
Anschlüsse
| Anordnung des elektrischen Anschlusses für Hauptstromkreis |
sonstige |
| eindrähtig oder mehrdrähtig minimal |
6 mm² |
| eindrähtig oder mehrdrähtig maximal |
70 mm² |
| feindrähtig mit Aderendbearbeitung minimal |
6 mm² |
| feindrähtig mit Aderendbearbeitung maximal |
50 mm² |
| mehrdrähtig minimal |
6 mm² |
| mehrdrähtig maximal |
70 mm² |
| minimal |
10 N·m |
| maximal |
10 N·m |
| Art der anschließbaren Leiterquerschnitte der lamellierten Leiter maximal |
9 x 12 mm |
| Art der Anschlusstechnik |
Rahmenklemme |
Mechanischer Aufbau
| Höhe |
202 mm
|
| Breite |
105,8 mm
|
| Tiefe |
126,2 mm
|
| Befestigungsart |
Montageplatte |
| Bodenmontage |
Ja |
| Schienen-Montage |
Nein |
| Einbaulage |
horizontal/vertikal |
| Nettogewicht pro ME |
1,062 kg
|
Umgebungsbedingungen
| minimal |
-25 °C |
| maximal |
55 °C |
Approbationen Zertifikate
| Referenzkennzeichen gemäß IEC 81346-2:2009 |
Q |
