Produktbeschreibung

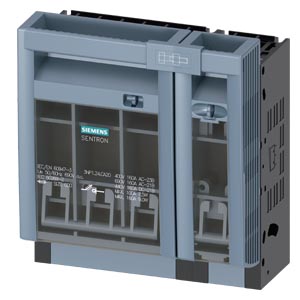

Der 4-polige Sicherungslasttrennschalter ist für NH-Sicherungen der Baugröße NH000 ausgelegt und für Aufbau und Einbau auf Montageplatte vorgesehen. Der Anschluss erfolgt über Rahmenklemmen für Leiterquerschnitte von 1,5 bis 50 mm² mehrdrähtig; das Anzugsdrehmoment beträgt 3,5 bis 4 N·m. Der Betriebsstrom liegt bei 160 A bei 35 °C, die Isolationsspannung bei 690 V. Der Schalter ist plombierbar, eine Abschließbarkeit ist optional, und er eignet sich als Lasttrennschalter sowie als Wartungs-/Reparaturschalter.
Angaben zur Produktsicherheit
Herstellerinformationen:
Siemens AG Digital Industries - Deutschland
Siemenspromenade 2
Baden-Württemberg
Erlangen, Deutschland, 91058
contact@siemens.com
https://www.siemens.com
| Versandgewicht: |
0,7780 kg
|
| Artikelgewicht: |
0,7780 kg
|
| Abmessungen
( Länge × Breite × Höhe ):
|
13,00 × 14,70 × 8,00 cm |
Technische Daten
Allgemeine technische Daten
| Polzahl |
4 |
| Bauart des Geräts |
für Aufbau und Einbau auf Montageplatte |
| Baugröße der Grifflasche |
000 |
| Baugröße des Sicherungseinsatzes |
NH000 |
| Durchlassstrom bei geschlossenem Schalter maximal |
15 kA |
| mechanische Lebensdauer (Schaltspiele) typisch |
2 000 |
| I2t-Wert bei geschlossenem Schalter maximal |
223 kA²·s |
| Leistungsfaktor, bei AC-22 B |
0,65 |
| Leistungsfaktor, bei AC-23 B |
0,45 |
| Leistungsfaktor, bei kapazitiver Last |
-0,25 |
| Sicherungssystem |
NH-Sicherung |
| Verschmutzungsgrad |
3 |
Spannung
| Isolationsspannung, Bemessungswert |
690 V
|
| Isolationsspannung, bei Verschmutzungsgrad 3 bei AC Bemessungswert |
690 V
|
| Isolationsspannung, bei Verschmutzungsgrad 2 bei AC Bemessungswert |
1 000 V |
| Leistungsfaktor bei AC-21 B |
0,95 |
| Stoßspannungsfestigkeit Bemessungswert |
8 kV
|
| Betriebsstrom, bei 35 °C Bemessungswert |
160 A
|
| Betriebsstrom, bei 40 °C Bemessungswert |
150 A
|
| Betriebsstrom, bei 45 °C Bemessungswert |
140 A
|
| Betriebsstrom, bei 50 °C Bemessungswert |
130 A
|
| Betriebsstrom, bei 55 °C Bemessungswert |
120 A
|
| Betriebsstrom, bei AC-21 B bei 240 V Bemessungswert |
160 A
|
| Betriebsstrom, bei AC-21 B bei 400 V Bemessungswert |
160 A
|
| Betriebsstrom, bei AC-21 B bei 500 V Bemessungswert |
160 A
|
| Betriebsstrom, bei AC-21 B bei 690 V Bemessungswert |
160 A
|
| Betriebsstrom, bei AC-22 B bei 240 V Bemessungswert |
160 A
|
| Betriebsstrom, bei AC-22 B bei 400 V Bemessungswert |
160 A
|
| Betriebsstrom, bei AC-22 B bei 500 V Bemessungswert |
125 A
|
| Betriebsstrom, bei AC-22 B bei 690 V Bemessungswert |
50 A
|
| Betriebsstrom, bei AC-23 B bei 690 V Bemessungswert |
25 A
|
| Betriebsstrom, bei AC-23 B bei 500 V Bemessungswert |
40 A
|
| Betriebsstrom, bei AC-23 B bei 400 V Bemessungswert |
160 A
|
| Betriebsstrom, bei AC-23 B bei 240 V Bemessungswert |
160 A
|
| Betriebsstrom, bei DC-21 B bei 120 V Bemessungswert |
160 A
|
| Betriebsstrom, bei DC-21 B bei 240 V Bemessungswert |
160 A
|
| Betriebsstrom, bei DC-21 B bei 440 V Bemessungswert |
100 A
|
| Betriebsstrom, bei DC-22 B bei 120 V Bemessungswert |
100 A
|
| Betriebsstrom, bei DC-22 B bei 240 V Bemessungswert |
100 A
|
| Betriebsstrom, bei DC-22 B bei 440 V Bemessungswert |
50 A
|
| Betriebsstrom, bei DC-23 B bei 120 V Bemessungswert |
80 A
|
| Betriebsstrom, bei DC-23 B bei 240 V Bemessungswert |
80 A
|
| Betriebsstrom, bei DC-23 B bei 440 V Bemessungswert |
25 A
|
| Durchlassstrom bei zügigem Einschalten maximal |
10 kA |
| Betriebsspannung, bei AC Bemessungswert maximal |
690 V
|
| Betriebsspannung, bei DC Bemessungswert |
440 V
|
| Betriebsspannung, bei DC Bemessungswert maximal |
440 V
|
Hauptstromkreis
| Betriebsstrom, Bemessungswert |
125 A
|
| Betriebsstrom, bei kapazitiver Last bei 400 V Bemessungswert |
72 A
|
| Betriebsstrom, bei kapazitiver Last bei 500 V Bemessungswert |
55 A
|
Hilfsstromkreis
| Anzahl der Wechsler für Hilfskontakte |
0 |
| Anzahl der Öffner für Hilfskontakte |
0 |
| Anzahl der Schließer für Hilfskontakte |
0 |
Produktfunktion
| Produktfunktion Überspannungsschutzüberwachung |
Nein |
Ausführung
| Produkt-Bezeichnung |
Sicherungslasttrennschalter |
| Ausführung der Sicherungsüberwachung |
ohne |
| Ausführung des Lastschalters Leistenform |
Nein |
| Ausführung des Schaltantriebs Motorantrieb |
Nein |
Produktdetails
| Produktfunktion Phasenausfallüberwachung |
Nein |
| Produktbestandteil, Unterspannungsauslöser |
Nein |
| Produktbestandteil, Unterspannungsauslöser mit voreilendem Kontakt |
Nein |
| Produkteigenschaft plombierbar |
Ja |
| Produkterweiterung Hilfsschalter |
Ja |
| Produkterweiterung optional Abschließbarkeit |
Ja |
| Produkterweiterung optional Phasenausfallüberwachung |
Ja |
| Produkterweiterung optional Sicherungsüberwachung |
Ja |
| Produkterweiterung optional Spannungsauslöser |
Nein |
| Produkterweiterung optional Überspannungsschutzüberwachung |
Ja |
Anschlüsse
| Anordnung des elektrischen Anschlusses für Hauptstromkreis |
sonstige |
| anschließbarer Leiterquerschnitt für Hauptkontakte, eindrähtig oder mehrdrähtig minimal |
1,5 mm² |
| anschließbarer Leiterquerschnitt für Hauptkontakte, eindrähtig oder mehrdrähtig maximal |
50 mm² |
| anschließbarer Leiterquerschnitt für Hauptkontakte, feindrähtig mit Aderendbearbeitung minimal |
1,5 mm² |
| anschließbarer Leiterquerschnitt für Hauptkontakte, feindrähtig mit Aderendbearbeitung maximal |
35 mm² |
| anschließbarer Leiterquerschnitt für Hauptkontakte, mehrdrähtig minimal |
1,5 mm² |
| anschließbarer Leiterquerschnitt für Hauptkontakte, mehrdrähtig maximal |
50 mm² |
| Anzugsdrehmoment bei Schraubanschluss, minimal |
3,5 N·m |
| Anzugsdrehmoment bei Schraubanschluss, maximal |
4 N·m |
| Art der anschließbaren Leiterquerschnitte der lamellierten Leiter maximal |
8 x 8 mm |
| Art der Anschlusstechnik |
Rahmenklemme |
Mechanischer Aufbau
| Höhe |
141,7 mm
|
| Breite |
127,7 mm
|
| Tiefe |
74,1 mm
|
| Befestigungsart |
Montageplatte |
| Befestigungsart, Bodenmontage |
Nein |
| Befestigungsart, Schienen-Montage |
Nein |
| Einbaulage |
horizontal/vertikal |
| Nettogewicht pro ME |
778 g
|
Eignung
| Eignung zur Verwendung Hauptschalter |
Nein |
| Eignung zur Verwendung Lasttrennschalter |
Ja |
| Eignung zur Verwendung NOT-AUS-Schalter |
Nein |
| Eignung zur Verwendung Wartungs-/Reparaturschalter |
Ja |
Schutzart und Schutzklasse
| Schutzart IP, bei geschlossenem Schalter mit Blende oder Kabelschuhabdeckung |
IP40 |
| Schutzart IP, bei geschlossenem Schalter ohne Blende oder Kabelschuhabdeckung |
IP30 |
| Schutzart IP, offen |
IP20 |
Verlustleistung
| Verlustleistung [W], bei konventionellem thermischen Bemessungsstrom ohne Sicherung je Pol |
5 W
|
| Verlustleistung [W], bei konventionellem thermischen Bemessungsstrom ohne Sicherung je Gerät |
20 W
|
| Verlustleistung [W], bei Bemessungswert Strom bei AC bei warmem Betriebszustand je Pol |
5,7 W
|
| Verlustleistung [W], der Sicherung je Sicherung maximal |
9 W
|
Kurzschluss
| bedingter Kurzschlussstrom (Iq), bei AC bei 240 V bei zügigem Einschalten Bemessungswert |
80 kA |
| bedingter Kurzschlussstrom (Iq), bei AC bei 500 V bei zügigem Einschalten Bemessungswert |
80 kA |
| bedingter Kurzschlussstrom (Iq), bei AC bei 690 V bei zügigem Einschalten Bemessungswert |
50 kA |
| bedingter Kurzschlussstrom (Iq), bei geschlossenem Schalter bei AC bei 240 V Bemessungswert |
120 kA |
| bedingter Kurzschlussstrom (Iq), bei geschlossenem Schalter bei AC bei 500 V Bemessungswert |
120 kA |
| bedingter Kurzschlussstrom (Iq), bei geschlossenem Schalter bei AC bei 690 V Bemessungswert |
100 kA |
Umgebungsbedingungen
| Umgebungstemperatur während Betrieb, minimal |
-25 °C |
| Umgebungstemperatur während Betrieb, maximal |
55 °C |
| Umgebungstemperatur während Lagerung, minimal |
-50 °C |
| Umgebungstemperatur während Lagerung, maximal |
80 °C |
Kommerziell - Produktbezogen
| ETIM 9.0 |
EC001040 |
| Produktfamilie |
SENTRON Sicherungslasttrennschalter 3NP1 |
Kommerziell - Lieferbezogen
| Exportkontrollbestimmungen |
AL : N / ECCN : 9N9999 |
| Regel-Lieferzeit |
3 Tag(e) |
| Verpackungsmaße (L x B x H) |
130,00 x 147,00 x 80,00 mm |
| Nettogewicht |
0,778 kg
|
| Mengeneinheit |
1 Stück |
| Verpackungsmenge |
1 |
| Mindestbestellmenge |
1 |
| Gefahrgut |
Nein |
Kommerziell - Umweltbezogen
| Rücknahmepflichten für Elektro- und Elektronik-Altgeräte (2012/19/EU) |
Ja |
| Einhaltung der Stoffbeschränkungen gemäß RoHS-Richtlinie |
Seit: 15.10.2017 |
| REACH Art. 33 Informationspflicht gemäß der aktuellen Kandidatenliste |
Reach Information |
