Produktbeschreibung
Die Rahmenklemme TS1.4 ist eine Anschlusskomponente mit integriertem Spannungsabgriff für Hilfsleitungen in Niederspannungsschaltanlagen der SENTRON-Reihe. Sie wird als Zubehör für die Schutzschaltersysteme 3VA61 und 3VA62 eingesetzt und ermöglicht die sichere Verschraübung von mehrdrähtigem Kupferkabel im Bereich 25 bis 185 mm² Querschnitt (4 AWG bis 350 kcmil nach UL-Standard). Die Klemme bietet zwei unterschiedliche Drehmoment-Stufen: 6 Nm für Querschnitte von 25 bis 35 mm² und 12 Nm für Querschnitte von 50 bis 185 mm². Nach UL 486A-486B liegt die zulässige Leitertemperatur bei 75 °C. Die erforderliche Abisolierlänge beträgt 19 mm nach IEC-Standard bzw. 0,75 Zoll nach UL-Standard. Das Lieferumfang umfasst drei identische Klemmen pro Verpackungseinheit mit einem Nettogewicht von 237 g.
Anwendungsbereiche
Typische Einsatzfelder sind die Verdrahtung von Schaltschränken mit großflächigen Energieverteilern sowie die Anschlussbestückung in Mittelspannungs-Steuerverteilern von Industrieanlagen. Die Rahmenklemme wird häufig in Kraftwerken, Umspannstationen und Schaltanlagenbauerwerken für die sichere Großflächenverbindung von Hauptleitern und Steuereitungen eingesetzt.
Vorteile gegenüber Alternativen
Im Unterschied zu reinen Anschraubklemmen ohne Hilfsleiterfunktion ermöglicht der integrierte Spannungsabgriff die gleichzeitige Anbindung von Mess- und Steuerleitungen auf einer kompakten Rahmenklemme, was Platzbedarf im Schaltschrank reduziert. Die Klemme ist nach RoHS-Richtlinie seit 2017 konform und unterliegt der Rücknahmepflicht nach WEEE-Direktive 2012/19/EU. Lieferfrist: 3 Tage.
Angaben zur Produktsicherheit
Herstellerinformationen:
Siemens AG Digital Industries - Deutschland
Siemenspromenade 2
Baden-Württemberg
Erlangen, Deutschland, 91058
contact@siemens.com
https://www.siemens.com
| Artikelgewicht: |
0,2370 kg
|
| Abmessungen
( Länge × Breite × Höhe ):
|
150,00 × 220,00 × 25,00 cm |
Technische Daten
Allgemeine technische Daten
| Bezeichnung / der Anschlussklemme |
TS1.4 |
| Ausführung des elektrischen Anschlusses / mit Hilfsleiteranschlussklemme |
Ja |
Ausführung
| Produkt-Markenname |
SENTRON |
| Produkt-Bezeichnung |

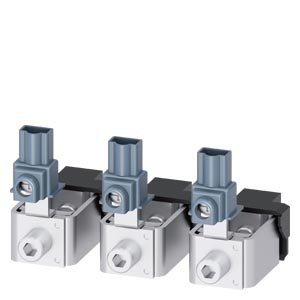

Rahmenklemme mit Spannungsabgriff 3 Stück |
| Ausführung des Produkts |
Anschlusstechnik |
| Zubehör |
Rahmenklemme |
Mechanischer Aufbau
| Nettogewicht pro ME |
237 g
|
Anschlüsse gemäß IEC
| für Kupfer-Kabel / mehrdrähtig / minimal |
25 mm² |
| für Kupfer-Kabel / mehrdrähtig / maximal |
185 mm² |
| minimal |
5 x 15,5mm x 0,8mm, 4 x 20mm x 1mm |
| maximal |
6 x 15,5mm x 0,8mm, 6 x 20mm x 1mm |
| Abisolierlänge |
19 mm
|
| mehrdrähtig |
25 - 35 mm²: 6 Nm; 50 - 185 mm²: 12 Nm |
| feindrähtig |
35 mm²: 6 Nm, 50 -150 mm²: 12 Nm |
| feindrähtig / mit Aderendbearbeitung |
25 - 35 mm²: 6 Nm, 50 -150 mm²: 12 Nm |
Anschlüsse gemäß UL
| zulässige Temperatur / des anschließbaren Leiters / gemäß UL 486A-486B |
75 °C |
| Abisolierlänge |
0,75 in |
| für Kupfer-Kabel / mehrdrähtig / minimal |
4 AWG |
| für Kupfer-Kabel / mehrdrähtig / maximal |
350 kcmil |
| mehrdrähtig |
4 - 1 AWG: 70 lb-in; 1/0 AWG - 350 kcmil: 140 lb-in |
Kommerziell - Produktbezogen
| ETIM 9.0 |
EC002498 |
| Produktfamilie |
Zubehör und Ersatzteile |
Kommerziell - Lieferbezogen
| Exportkontrollbestimmungen |
AL : N / ECCN : 9N9999 |
| Regel-Lieferzeit |
3 Tag(e) |
| Verpackungsmaße (L x B x H) |
150,00 x 220,00 x 25,00 mm |
| Nettogewicht |
0,237 kg
|
| Mengeneinheit |
1 Stück |
| Verpackungsmenge |
1 |
| Mindestbestellmenge |
1 |
| Gefahrgut |
Nein |
Kommerziell - Umweltbezogen
| Rücknahmepflichten für Elektro- und Elektronik-Altgeräte (2012/19/EU) |
Ja |
| Einhaltung der Stoffbeschränkungen gemäß RoHS-Richtlinie |
Seit: 01.01.2017 |
| REACH Art. 33 Informationspflicht gemäß der aktuellen Kandidatenliste |
Reach Information |
