Produktbeschreibung

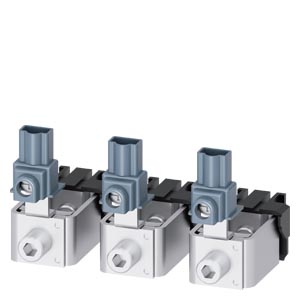

Die Rahmenklemme TS1.4 mit Spannungsabgriff ist Anschlusstechnik und Zubehör für Niederspannungsschalter der Serie 3VA52. Das Set enthält drei Stück zur Aufnahme von Kupferkabeln mit Querschnitten zwischen 25 und 185 mm² (mehrdrahtig). Die Hilfsleiterspannungsabgriffe ermöglichen die Installation von Sensoren oder Steuerleitungen parallel zum Hauptleiter ohne zusätzliche Verdrahtungsaufwände. Folgende technische Daten charakterisieren die Klemme: Anschlussbezeichnung TS1.4 mit Hilfsleiteranschlussklemme, Abisolierlänge 19 mm nach IEC bzw. 0,75 Zoll nach UL-Standard. Das Anzugsmoment liegt bei 6 Newtonmeter für Kabelquerschnitte 25 bis 35 mm² und bei 12 Newtonmeter für Querschnitte 50 bis 185 mm². Nach UL 486A-486B ist eine Leitertemperatur von 75 °C zulässig; im UL-System werden Kabelquerschnitte von 4 AWG bis 350 kcmil aufgenommen.
Anwendungsbereiche
Einsatzbereiche sind die Verdrahtung in Niederspannungsverteilern mit großflächigen Hauptleitern, die Anbindung von Messwandlern an Schalter der 3VA52-Baureihe sowie die Installation von Hilfsstromkreisen in Schaltschrankanlagen. Die Rahmenklemme eignet sich besonders für Anlagen mit hohen Fehlerquoten durch unsachgemäße Sensoranbindung, da die integrierte Hilfsleiterführung eine sichere, parallele Verdrahtung gewährleistet.
Vorteile gegenüber Alternativen
Im Unterschied zu separaten Spannungsabgriffsklemmen bietet die TS1.4-Ausführung eine werkseitig vorkalibrierte Konstruktion, die Verwechslungen bei der Montage ausschließt und die Montagezeit in Schaltschränken reduziert. Das Nettogewicht beträgt 236 Gramm pro Mengeneinheit; Lieferzeit ist durchschnittlich drei Tage. Passende Ersatzklemmen sind bei Beschädigungen einzeln nachbestellbar.
Angaben zur Produktsicherheit
Herstellerinformationen:
Siemens AG Digital Industries - Deutschland
Siemenspromenade 2
Baden-Württemberg
Erlangen, Deutschland, 91058
contact@siemens.com
https://www.siemens.com
| Artikelgewicht: |
0,2360 kg
|
| Abmessungen
( Länge × Breite × Höhe ):
|
120,00 × 170,00 × 25,00 cm |
Technische Daten
Kommerziell - Produktbezogen
| ETIM 9.0 |
EC002498 |
| Produktfamilie |
Zubehör und Ersatzteile |
Kommerziell - Lieferbezogen
| Exportkontrollbestimmungen |
AL : N / ECCN : 9N9999 |
| Regel-Lieferzeit |
3 Tag(e) |
| Verpackungsmaße (L x B x H) |
120,00 x 170,00 x 25,00 mm |
| Nettogewicht |
0,236 kg
|
| Mengeneinheit |
1 Stück |
| Verpackungsmenge |
1 |
| Mindestbestellmenge |
1 |
| Gefahrgut |
Nein |
Kommerziell - Umweltbezogen
| Rücknahmepflichten für Elektro- und Elektronik-Altgeräte (2012/19/EU) |
Ja |
| Einhaltung der Stoffbeschränkungen gemäß RoHS-Richtlinie |
Seit: 01.01.2017 |
| REACH Art. 33 Informationspflicht gemäß der aktuellen Kandidatenliste |
Reach Information |
Ausführung
| Produkt-Markenname |
SENTRON |
| Produkt-Bezeichnung |
Rahmenklemme mit Spannungsabgriff 3 Stück |
| Ausführung des Produkts |
Anschlusstechnik |
| Zubehör |
Rahmenklemme |
Allgemeine technische Daten
| Bezeichnung / der Anschlussklemme |
TS1.4 |
| Ausführung des elektrischen Anschlusses / mit Hilfsleiteranschlussklemme |
Ja |
Mechanischer Aufbau
| Nettogewicht pro ME |
236 g
|
Anschlüsse gemäß IEC
| für Kupfer-Kabel / mehrdrähtig / minimal |
25 mm² |
| für Kupfer-Kabel / mehrdrähtig / maximal |
185 mm² |
| minimal |
5 x 15,5mm x 0,8mm, 4 x 20mm x 1mm |
| maximal |
6 x 15,5mm x 0,8mm, 6 x 20mm x 1mm |
| Abisolierlänge |
19 mm
|
| mehrdrähtig |
25 - 35 mm²: 6 Nm; 50 - 185 mm²: 12 Nm |
| feindrähtig |
35 mm²: 6 Nm, 50 -150 mm²: 12 Nm |
| feindrähtig / mit Aderendbearbeitung |
25 - 35 mm²: 6 Nm, 50 -150 mm²: 12 Nm |
Anschlüsse gemäß UL
| zulässige Temperatur / des anschließbaren Leiters / gemäß UL 486A-486B |
75 °C |
| Abisolierlänge |
0,75 in |
| für Kupfer-Kabel / mehrdrähtig / minimal |
4 AWG |
| für Kupfer-Kabel / mehrdrähtig / maximal |
350 kcmil |
| mehrdrähtig |
4 - 1 AWG: 70 lb-in; 1/0 AWG - 350 kcmil: 140 lb-in |
