Produktbeschreibung

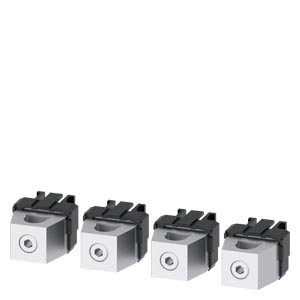

Die Anschlussklemme ist als Zubehör für den Anschluss externer Kupfer-Kabel ausgelegt und wird im Set zu 4 Stück geliefert. Anschließbar sind eindrähtige Leiter von 14 bis 10 AWG sowie mehrdrähtige Leiter von 14 AWG bis 1/0 AWG bei einer Abisolierlänge von 18 mm. Für Kupfer-Kabel beträgt das Anzugsdrehmoment bei mehrdrähtigen Leitern 120 lb-in für 1 bis 1/0 AWG, und die zulässige Temperatur des anschließbaren Leiters ist mit 90 °C gemäß UL 486A-486B angegeben.
Angaben zur Produktsicherheit
Herstellerinformationen:
Siemens AG Digital Industries - Deutschland
Siemenspromenade 2
Baden-Württemberg
Erlangen, Deutschland, 91058
[email protected] https://www.siemens.com
| Artikelgewicht: |
0,3010 kg
|
| Abmessungen
( Länge × Breite × Höhe ):
|
150,00 × 100,00 × 22,00 cm |
Technische Daten
Allgemeine technische Daten
| Bezeichnung / der Anschlussklemme |
TC1.3 |
| Ausführung des elektrischen Anschlusses / mit Hilfsleiteranschlussklemme |
Nein |
Ausführung
| Produkt-Markenname |
SENTRON |
| Produkt-Bezeichnung |
Rundleiteranschlussklemme Kupfer, 1 Kabel, extern, 4 Stück |
| Ausführung des Produkts |
Anschlusstechnik |
| Zubehör |
Rundleiteranschlussklemme |
Mechanischer Aufbau
| Nettogewicht pro ME |
301 g
|
Anschlüsse gemäß IEC
Anschlüsse gemäß UL
| zulässige Temperatur / des anschließbaren Leiters / gemäß UL 486A-486B |
90 °C |
| Abisolierlänge |
0,7 in |
| anschließbarer Leiterquerschnitt, für Kupfer-Kabel / eindrähtig / minimal |
14 AWG |
| anschließbarer Leiterquerschnitt, für Kupfer-Kabel / eindrähtig / maximal |
10 AWG |
| anschließbarer Leiterquerschnitt, für Kupfer-Kabel / mehrdrähtig / minimal |
14 AWG |
| anschließbarer Leiterquerschnitt, für Kupfer-Kabel / mehrdrähtig / maximal |
1/0 AWG |
| Anzugsdrehmoment / bei Verwendung von Kupfer-Kabeln, eindrähtig |
14 - 10 AWG: 55 lb-in |
| Anzugsdrehmoment / bei Verwendung von Kupfer-Kabeln, mehrdrähtig |
14 - 8 AWG: 55,0 lb-in; 6 - 2 AWG: 75 lb-in; 1 - 1/0 AWG: 120 lb-in |
Kommerziell - Produktbezogen
| ETIM 9.0 |
EC002498 |
| Produktfamilie |
Zubehör und Ersatzteile |
Kommerziell - Lieferbezogen
| Exportkontrollbestimmungen |
AL : N / ECCN : EAR99 |
| Regel-Lieferzeit |
3 Tag(e) |
| Verpackungsmaße (L x B x H) |
150,00 x 100,00 x 22,00 mm |
| Nettogewicht |
0,301 kg
|
| Mengeneinheit |
1 Stück |
| Verpackungsmenge |
1 |
| Mindestbestellmenge |
1 |
| Gefahrgut |
Nein |
Kommerziell - Umweltbezogen
| Rücknahmepflichten für Elektro- und Elektronik-Altgeräte (2012/19/EU) |
Ja |
| Einhaltung der Stoffbeschränkungen gemäß RoHS-Richtlinie |
Seit: 01.07.2019 |
| REACH Art. 33 Informationspflicht gemäß der aktuellen Kandidatenliste |
Reach Information |
