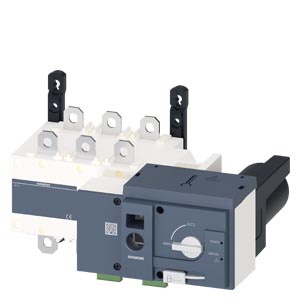

Netzumschalter 3KC4338 fernbetätigt 3-polig 250 A 415 V

Artikelnummer: SIE-3KC4338-0CA21-0AA3
GTIN: 4001869527475
HAN: 3KC4338-0CA21-0AA3
Inhalt: 1 Stück

Netzumschalter 3KC, fernbetätigt, 3-polig, 250 A / 415 V AC. Motorantrieb mit langem Drehgriff für Lastschaltungen in Niederspannungsverteilern.

1.107,70 €

exkl. 19% USt. ,

Unverbindliche Preisempfehlung des Herstellers: 3.153,50 €

● Bestellbar, Lieferzeit 6 - 9 Werktage (DE - Ausland abweichend)

Stück

Fachhandel für Industrieelektronik

Sichere Zahlung

Schneller Versand

Persönliche Fachberatung

Produktbeschreibung

Der Netzumschalter 3KC4338-0CA21-0AA3 ist ein dreipoliger Lasttrennschalter der SENTRON-Serie von Siemens für ferngesteuerte Schaltoperationen in industriellen Niederspannungsanlagen. Der Schalter ist mit einem Motorantrieb und langem Drehgriff ausgeführt und ermöglicht sichere Netzumschaltungen unter Last. Die Bemessungsspannung beträgt 415 V AC bei einem Bemessungsstrom von 250 A. Das Schaltgerät verfügt über eine Schaltstellung-Anzeige (I-O-II) und ist für Schraubbefestigung auf Hutschiene ausgelegt. Die mechanische Lebensdauer liegt bei typischerweise 7000 Schaltspiele in der Funktionsfolge O-I-O. Die zulässige Kurzschlussleistung bei 415 V beträgt 200.000 A²·s mit gG-Sicherung. Der Temperaturbereich reicht von ?20 °C bis +70 °C, die Versorgungsspannung für den Motorantrieb liegt bei 166 bis 332 V.

Anwendungsbereiche

Typische Einsatzfelder sind die Netzumschaltung zwischen zwei Stromversorgungen in Schaltschränken von Kranen und Hebezeugen sowie die Umschaltung in Notlicht- und Backup-Power-Systemen von Gebäuden und Produktionsanlagen.

Vorteile gegenüber Alternativen

Im Unterschied zu manuell betätigten Lasttrennschaltern ermöglicht der Motorantrieb eine sichere und unverzögerte Schaltung aus dem Steuerraum oder von zentralen Schaltpulten, ohne dass der Schaltschrank geöffnet werden muss. Die Schutzart beträgt IP00 an der Front; mit Blende oder Kabelschuhabdeckung erreicht das Gerät IP20. RoHS- und REACH-konform seit 2015.

Angaben zur Produktsicherheit

Herstellerinformationen:

Siemens AG Digital Industries - Deutschland
Siemenspromenade 2
Baden-Württemberg
Erlangen, Deutschland, 91058
contact@siemens.com
https://www.siemens.com

Versandgewicht:	9,5400 kg
Artikelgewicht:	9,5400 kg
Abmessungen ( Länge × Breite × Höhe ):	47,00 × 36,00 × 36,00 cm

Technische Daten

Kommerziell - Produktbezogen

ETIM 9.0	EC000216
Produktfamilie	Grundgeräte

Kommerziell - Lieferbezogen

Exportkontrollbestimmungen	AL : N / ECCN : N
Regel-Lieferzeit	35 Tag(e)
Verpackungsmaße (L x B x H)	470,00 x 360,00 x 360,00 mm
Nettogewicht	9,54 kg
Mengeneinheit	1 Stück
Verpackungsmenge	1
Mindestbestellmenge	1
Gefahrgut	Nein

Kommerziell - Umweltbezogen

Rücknahmepflichten für Elektro- und Elektronik-Altgeräte (2012/19/EU)	Ja
Einhaltung der Stoffbeschränkungen gemäß RoHS-Richtlinie	Seit: 31.07.2015
REACH Art. 33 Informationspflicht gemäß der aktuellen Kandidatenliste	Reach Information

Ausführung

Produkt-Markenname	SENTRON
Produkt-Bezeichnung	Netzumschalter
Ausführung des Produkts	fernbetätigt
Ausführung der Anzeige für Schaltstellungsanzeige Handbetrieb	I - O - II
Ausführung des Betätigungselements	langer Drehgriff
Ausführung des Griffs	Handgriff
Ausführung des Schaltantriebs	Motorantrieb
Ausführung des Schaltantriebs Motorantrieb	Ja

Allgemeine technische Daten

Polzahl	3
Bauart des Geräts	Festeinbau
mechanische Lebensdauer (Schaltspiele) bei Funktionsfolge O-I-O typisch	7 000
bei geschlossenem Schalter bei 690 V bei Kombination Schalter + gG-Sicherung maximal	724 500 A²·s
der Sicherung bei 415 V maximal zulässig	200 000 A²·s
der gG-Sicherung bei 690 V maximal zulässig	700 000 A²·s
Position des Schaltantriebs	am rechten Ende
Überspannungskategorie	IV
Verschmutzungsgrad	3
Bemessungswert	1 000 V
bei Verschmutzungsgrad 3 bei DC Bemessungswert	1 000 V

Versorgungsspannung

minimal	166 V
maximal	332 V

Schutzart und Schutzklasse

Schutzart IP	IP00
bei geschlossenem Schalter mit Blende oder Kabelschuhabdeckung	IP20
frontseitig	IP00

Verlustleistung

bei konventionellem thermischen Bemessungsstrom je Gerät	17,7 W

Hauptstromkreis

minimal	45 Hz
maximal	65 Hz
Betriebsstrom Bemessungswert	250 A

Hilfsstromkreis

Anzahl der angeschlossenen Öffner für Hilfskontakte	0
Anzahl der angeschlossenen Schließer für Hilfskontakte	3
Anzahl der angeschlossenen Wechsler für Hilfskontakte	0
Anzahl der Wechsler für Hilfskontakte	4
Anzahl der Öffner für Hilfskontakte	0
Anzahl der Schließer für Hilfskontakte	0
Eignung zur Verwendung Hauptschalter	Ja
Eignung zur Verwendung Lasttrennschalter	Ja
Eignung zur Verwendung NOT-AUS-Schalter	Nein
Eignung zur Verwendung Sicherheitsschalter	Nein
Eignung zur Verwendung Wartungs-/Reparaturschalter	Ja
Produktausstattung Verriegelung	Ja
Produkterweiterung Hilfsschalter	Ja
Produkterweiterung optional Motorantrieb	Nein
Produkterweiterung optional Spannungsauslöser	Nein

Kurzschluss

bei AC 415 V ohne Sicherungseinsatz gemäß IEC 60947-6-1 Bemessungswert minimal	17 kA
bei AC 690 V ohne Sicherungseinsatz gemäß IEC 60947-3 Bemessungswert minimal	22 kA
bei 415 V durch gG-Sicherung gemäß IEC 60947-6-1 Bemessungswert	50 kA
bei 415 V durch gG-Sicherung Bemessungswert	50 kA
bei 690 V durch gG-Sicherung gemäß IEC 60947-3 Bemessungswert	50 kA
Eingangsstrom am Digitaleingang bei Signal maximal	1 mA
Anzahl der Digitaleingänge	5
Ausführung des Schalteingangs	Verbunden mit Steuerklemme
Ausführung des Relais	1 Relais: 1NO, 2A 250 VAC oder 2A 24 VDC.
Impulsdauer minimal	0,06 s
Eingangsverzögerungszeit	0,046 s

Anschlüsse

für Cu-Stromschiene	1x32x5
mehrdrähtig mit Kabelschuh gemäß DIN 46234	1x(95...150 mm²)
der Ein- und Ausgänge	Abnehmbar/steckbar
für Hauptstromkreis	Schienenanschluss

Mechanischer Aufbau

Höhe	160 mm
Breite	328 mm
Tiefe	292 mm
Befestigungsart	Schraubbefestigung
Frontmontage mit 4-Loch Befestigung	Nein
Frontmontage mit Zentralbefestigung	Nein
Schienen-Montage	Nein
Nettogewicht pro ME	9,54 kg
