Produktbeschreibung

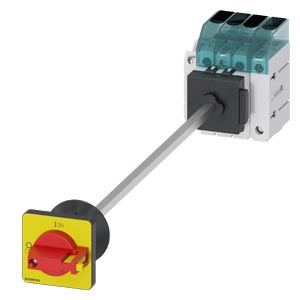

Mit 63 A Bemessungsstrom bei AC-21 bei 400 V und 22 kW Betriebsleistung bei AC-23 A bei 400 V ist der Lasttrennschalter 3LD3440-1TL13 vierpolig ausgeführt. Er verfügt über einen Knebelantrieb in Rot/Gelb, einen Hilfsschalter mit einem Öffner und einem Schließer sowie eine Schutzart IP65 an der Frontseite. Die Rahmenklemmen nehmen Cu-Leiter von 2,5 bis 16 mm² auf. Abmessungen 60 x 60 x 380 mm, Befestigung als Festeinbaugerät mit Zentralbefestigung oder Schienenmontage.
Angaben zur Produktsicherheit
Herstellerinformationen:
Siemens AG Digital Industries - Deutschland
Siemenspromenade 2
Baden-Württemberg
Erlangen, Deutschland, 91058
contact@siemens.com
https://www.siemens.com
| Versandgewicht: |
0,4040 kg
|
| Artikelgewicht: |
0,4040 kg
|
| Abmessungen
( Länge × Breite × Höhe ):
|
8,30 × 6,80 × 42,00 cm |
Technische Daten
Allgemeine technische Daten
| Polzahl |
4 |
| Polzahl Anmerkung |
4 |
| mechanische Lebensdauer (Schaltspiele) typisch |
100 000 |
| elektrische Lebensdauer (Schaltspiele), bei AC-23 A bei 690 V |
6 000 |
| Schalthäufigkeit maximal |
50 1/h |
| Verschmutzungsgrad |
3 |
Spannung
| Isolationsspannung Bemessungswert |
690 V
|
| Stoßspannungsfestigkeit Bemessungswert |
6 kV
|
| Betriebsspannung, bei AC Bemessungswert |
690 V
|
| Betriebsfrequenz Bemessungswert, minimal |
50 Hz
|
| Betriebsfrequenz Bemessungswert, maximal |
60 Hz
|
Hauptstromkreis
| Betriebsstrom, bei AC-21 bei 690 V Bemessungswert |
63 A
|
| Betriebsstrom, bei AC-21 A bei 240 V Bemessungswert |
63 A
|
| Betriebsstrom, bei AC-21 A bei 400 V Bemessungswert |
63 A
|
| Betriebsstrom, bei AC-21 A bei 440 V Bemessungswert |
63 A
|
| Betriebsstrom, bei AC-23 A bei 400 V Bemessungswert |
43 A
|
| Betriebsleistung, bei AC-23 A bei 240 V Bemessungswert |
11 kW
|
| Betriebsleistung, bei AC-23 A bei 400 V Bemessungswert |
22 kW
|
| Betriebsleistung, bei AC-23 A bei 440 V Bemessungswert |
22 kW
|
| Betriebsleistung, bei AC-23 A bei 690 V Bemessungswert |
19 kW
|
| Betriebsleistung, bei AC-3 bei 240 V Bemessungswert |
11 kW
|
| Betriebsleistung, bei AC-3 bei 400 V Bemessungswert |
19 kW
|
| Betriebsleistung, bei AC-3 bei 690 V Bemessungswert |
15 kW
|
Hilfsstromkreis
| Anzahl der Wechsler für Hilfskontakte |
0 |
| Anzahl der Öffner für Hilfskontakte |
1 |
| Anzahl der Schließer für Hilfskontakte |
1 |
| Betriebsspannung der Hilfskontakte bei AC maximal |
500 V
|
| Dauerstrom des Hilfskontakts Bemessungswert |
10 A
|
| Isolationsspannung des Hilfsschalters Bemessungswert |
500 V
|
Ausführung
| Produkt-Markenname |
SENTRON |
| Produkt-Bezeichnung |
Lasttrennschalter |
| Ausführung des Produkts |
NOT-AUS-Schalter |
| Ausführung der Anzeige für Schaltstellungsanzeige Handbetrieb |
1 ON - 0 OFF |
| Bauart des Schalters |
Bodenbefestigung mit Türkupplung |
| Ausführung des Betätigungselements |
Knebel |
| Farbe des Betätigungselements |
rot |
| Ausführung des Griffs |
Knebelantrieb, rot/gelb |
| Ausführung des Schaltantriebs Motorantrieb |
Nein |
Produktdetails
| spezielle Produkteigenschaft |
in Nullstellung abschließbar |
| Produkteigenschaft Verriegelbar in AUS-Stellung |
Ja |
Anschlüsse
| Art der anschließbaren Leiterquerschnitte für Cu-Leiter, eindrähtig |
1x (2,5...16 mm²) |
| Art der anschließbaren Leiterquerschnitte für Cu-Leiter, feindrähtig mit Aderendbearbeitung |
1x (2,5...16 mm²) |
| Art der anschließbaren Leiterquerschnitte für Cu-Leiter, mehrdrähtig |
1x (2,5...16 mm²) |
| Art der anschließbaren Leiterquerschnitte für Hilfskontakte, eindrähtig |
2x (0,75 ... 2,5 mm²), 1x 4 mm² |
| Art der anschließbaren Leiterquerschnitte für Hilfskontakte, feindrähtig mit Aderendbearbeitung |
2x (0,75 ... 1,5 mm²), 1x 2,5 mm² |
| Art der anschließbaren Leiterquerschnitte für Hilfskontakte, mehrdrähtig |
2x (0,75 ... 2,5 mm²), 1x 4 mm² |
| Ausführung des elektrischen Anschlusses, für Hauptstromkreis |
Rahmenklemme |
| Ausführung des elektrischen Anschlusses, für Hilfskontakte |
Rahmenklemmen |
Mechanischer Aufbau
| Höhe |
60 mm
|
| Breite |
60 mm
|
| Tiefe |
380 mm
|
| Bauart des Geräts |
Festeinbau |
| Befestigungsart |
Einbaugerät Festeinbautechnik |
| Befestigungsart, Frontmontage mit 4-Loch Befestigung |
Nein |
| Befestigungsart, Frontmontage mit Zentralbefestigung |
Ja |
| Befestigungsart, Schienen-Montage |
Ja |
| Nettogewicht pro ME |
404 g
|
Eignung
| Eignung zur Verwendung Hauptschalter |
Ja |
| Eignung zur Verwendung Lasttrennschalter |
Ja |
| Eignung zur Verwendung NOT-AUS-Schalter |
Ja |
| Eignung zur Verwendung Wartungs-/Reparaturschalter |
Ja |
gemäß UL
| Betriebsstrom bei AC gemäß UL 508/UL 60947-4-1 Nennwert |
63 A
|
| Betriebsspannung bei AC bei 50/60 Hz gemäß UL 508/UL 60947-4-1 Bemessungswert |
600 V
|
| Wirkleistung [hp] bei AC bei 480 V gemäß UL 508/UL 60947- 4-1 Bemessungswert |
25 |
| Wirkleistung [hp] bei AC bei 600 V gemäß UL 508/UL 60947- 4-1 Bemessungswert |
30 |
| Kurzzeitstromfestigkeit (SCCR) bei 600 V gemäß UL 508/UL 60947-4-1 |
5 kA |
| Dauerstrom der vorgeschalteten Sicherung gemäß UL Bemessungswert |
50 A
|
| Typ der Sicherung gemäß UL |
RK5 |
Schutzart und Schutzklasse
| Schutzart IP |
IP65 |
| Schutzart NEMA |
1, 3R, 4X, 12 |
| Schutzart IP frontseitig |
IP65 |
Verlustleistung
| Verlustleistung [W] bei Bemessungswert Strom bei AC bei warmem Betriebszustand je Pol |
1,54 W
|
Kurzschluss
| bedingter Kurzschlussstrom bei netzseitiger Absicherung, bei 440 V durch gG-Sicherung Bemessungswert |
10 kA |
| bedingter Kurzschlussstrom bei netzseitiger Absicherung, bei 690 V durch gG-Sicherung Bemessungswert |
6 kA |
| Durchlassstrom bei geschlossenem Schalter, bei 240 V bei Kombination Schalter + gG-Sicherung maximal |
6 kA |
| Durchlassstrom bei geschlossenem Schalter, bei 440 V bei Kombination Schalter + gG-Sicherung maximal |
6 kA |
| Durchlassstrom bei geschlossenem Schalter, bei 690 V bei Kombination Schalter + gG-Sicherung maximal zulässig |
6 kA |
| I2t-Wert bei geschlossenem Schalter, bei 240 V bei Kombination Schalter + gG-Sicherung maximal |
21 kA²·s |
| I2t-Wert bei geschlossenem Schalter, bei 440 V bei Kombination Schalter + gG-Sicherung maximal |
21 kA²·s |
| I2t-Wert bei geschlossenem Schalter, bei 690 V bei Kombination Schalter + gG-Sicherung maximal |
21 kA²·s |
| Ausführung des Sicherungseinsatzes, für Kurzschlussschutz des Hauptstromkreises erforderlich |
Sicherung gL/gG: 63 A |
| Ausführung des Sicherungseinsatzes, für Kurzschlussschutz des Hilfsschalters erforderlich |
Sicherung gL/gG: 10 A |
| Betriebsstrom der vorgeschalteten Sicherung Bemessungswert |
63 A
|
Umgebungsbedingungen
| Umgebungstemperatur während Betrieb, minimal |
-25 °C |
| Umgebungstemperatur während Betrieb, maximal |
55 °C |
| Umgebungstemperatur während Lagerung, minimal |
-25 °C |
| Umgebungstemperatur während Lagerung, maximal |
55 °C |
Zubehör
| Produkterweiterung optional, Motorantrieb |
Nein |
| Produkterweiterung optional, Spannungsauslöser |
Nein |
| Anzahl der anschließbaren Öffner für Hilfskontakte anbaubar maximal |
2 |
| Anzahl der anschließbaren Schließer für Hilfskontakte anbaubar maximal |
4 |
| Anzahl der anschließbaren Wechsler für Hilfskontakte anbaubar maximal |
0 |
| Anzahl der Bügelschlösser maximal |
2 |
| Bügelstärke der Bügelschlösser |
4 ... 6 mm |
Kommerziell - Produktbezogen
| ETIM 9.0 |
EC000216 |
| Produktfamilie |
Grundgeräte |
Kommerziell - Lieferbezogen
| Exportkontrollbestimmungen |
AL : N / ECCN : N |
| Regel-Lieferzeit |
10 Tag(e) |
| Verpackungsmaße (L x B x H) |
83,00 x 68,00 x 420,00 mm |
| Nettogewicht |
0,404 kg
|
| Mengeneinheit |
1 Stück |
| Verpackungsmenge |
1 |
| Mindestbestellmenge |
1 |
| Gefahrgut |
Nein |
Kommerziell - Umweltbezogen
| Rücknahmepflichten für Elektro- und Elektronik-Altgeräte (2012/19/EU) |
Ja |
| Einhaltung der Stoffbeschränkungen gemäß RoHS-Richtlinie |
Seit: 01.09.2006 |
| REACH Art. 33 Informationspflicht gemäß der aktuellen Kandidatenliste |
Reach Information |
