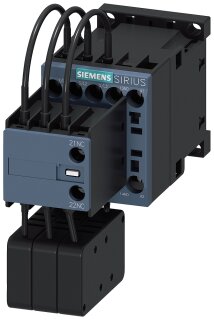

Kondensatorschütz 3RT2617-1AP03 AC-6b 12,5 kVAr 3-polig 230 V

Kondensatorschütz 3RT2617-1AP03 AC-6b 12,5 kVAr 3-polig 230 V

Artikelnummer: SIE-3RT2617-1AP03
GTIN: 4011209947986
HAN: 3RT2617-1AP03
Inhalt: 1 Stück

Kondensatorschütz SIRIUS 3RT2617-1AP03, AC-6b 12,5 kVAr, 3-polig, 230 V 50/60 Hz, Baugröße S00. Schraubanschluss, 1 S + 1 Ö Hilfskontakte für.

87,89 €

inkl. 19% USt. , zzgl.

Unverbindliche Preisempfehlung des Herstellers: 161,84 €

● Bestellbar, Lieferzeit 6 - 9 Werktage (DE - Ausland abweichend)

Stück

Fachhandel für Industrieelektronik

Sichere Zahlung

Schneller Versand

Persönliche Fachberatung

Produktbeschreibung

Das Kondensatorschütz 3RT2617-1AP03 aus der SIRIUS-Familie ist ein 3-poliges Schaltgerät für kapazitive Lasten nach AC-6b-Kategorie. Es ist für 12,5 kVAr Blindleistung dimensioniert und wird mit 230 V 50/60 Hz (AC) betrieben. Die Baugröße S00 und der Schraubanschluss ermöglichen kompakte Integration in Schaltschränken. Die Betriebsspannung liegt bei maximal 690 V im Hauptstromkreis; bei 230 V erreicht das Schütz 0 bis 7,2 kVar Schaltleistung. Mit 18 A Bemessungsstrom bei AC-6b und 690 V sowie einer Verlustleistung von 1,24 W pro Pol im warmen Betriebszustand ist das Gerät energieeffizient dimensioniert. Die Hilfskontakte bestehen aus einem Schließer und einem Öffner (1 S + 1 Ö) zur Signalisierung und Schaltlogik-Integration.

Anwendungsbereiche

Typische Anwendungen sind die automatische Blindleistungskompensation in Industrienetzen und die Reaktivleistungsregelung in Energieverteilanlagen.

Vorteile gegenüber Alternativen

Im Unterschied zu Standard-Wechselstromschützen sind Kondensatorschütze speziell für die zyklische Ein- und Ausschaltung kapazitiver Lasten ohne Verschleiß der Kontakte ausgelegt, was ihre Lebensdauer auch bei häufigem Schalten deutlich erhöht. Das Schütz ist RoHS-konform und erfüllt die REACH-Anforderungen. Der Betriebstemperaturbereich liegt bei -25 bis +60 °C.

Angaben zur Produktsicherheit

Herstellerinformationen:

Siemens AG Digital Industries - Deutschland
Siemenspromenade 2
Baden-Württemberg
Erlangen, Deutschland, 91058
contact@siemens.com
https://www.siemens.com

Versandgewicht:	0,3460 kg
Artikelgewicht:	0,3460 kg
Abmessungen ( Länge × Breite × Höhe ):	13,25 × 5,40 × 12,90 cm

Technische Daten

Kommerziell - Produktbezogen

ETIM 9.0	EC001079
Produktfamilie	Schütze SIRIUS 3RT26 für kapazitive Lasten (AC-6b), 3-polig

Kommerziell - Lieferbezogen

Exportkontrollbestimmungen	AL : N / ECCN : N
Regel-Lieferzeit	5 Tag(e)
Verpackungsmaße (L x B x H)	132,5 x 54,00 x 129,00 mm
Nettogewicht	0,000346 kg
Mengeneinheit	1 Stück
Verpackungsmenge	1
Mindestbestellmenge	1
Gefahrgut	Information Gefahrgut-Meldung

Kommerziell - Umweltbezogen

Rücknahmepflichten für Elektro- und Elektronik-Altgeräte (2012/19/EU)	Ja
Einhaltung der Stoffbeschränkungen gemäß RoHS-Richtlinie	Seit: 01.05.2014
REACH Art. 33 Informationspflicht gemäß der aktuellen Kandidatenliste	Reach Information

Technische Daten

Produkt-Markenname	SIRIUS
Produkt-Bezeichnung	Kondensatorschütz
Produkttyp-Bezeichnung	3RT26

Allgemeine technische Daten

Baugröße des Schützes	S00
Produkterweiterung Hilfsschalter	Nein
bei AC bei warmem Betriebszustand je Pol	1,24 W
ohne Laststromanteil typisch	2 W
Art der Verlustleistungsberechnung stromabhängig	quadratisch
des Hauptstromkreises bei Verschmutzungsgrad 3 Bemessungswert	690 V
des Hilfsstromkreises bei Verschmutzungsgrad 3 Bemessungswert	690 V
des Hauptstromkreises Bemessungswert	6 kV
des Hilfsstromkreises Bemessungswert	6 kV
maximal zulässige Spannung für sichere Trennung zwischen Spule und Hauptkontakten gemäß EN 60947-1	400 V
bei AC	6,7 g / 5 ms, 4,2 g / 10 ms
des Schützes mit aufgesetztem Hilfsschalterblock typisch	3 000 000
elektrische Lebensdauer (Schaltspiele)	300 000
Referenzkennzeichen gemäß IEC 81346-2:2009	Q
RoHS-Richtlinie (Tag/Monat/Jahr)	05/01/2014
Nettogewicht pro ME	0,346 g

Umgebungsbedingungen

Aufstellungshöhe bei Höhe über NN maximal	2 000 m
während Betrieb	-25 ... +60 °C
während Lagerung	-55 ... +80 °C
relative Luftfeuchte minimal	10 %
relative Luftfeuchte bei 55 °C gemäß IEC 60068-2-30 maximal	95 %

Hauptstromkreis

Polzahl für Hauptstromkreis	3
Anzahl der Schließer für Hauptkontakte	3
Anzahl der Öffner für Hauptkontakte	0
Betriebsstrom bei AC-6b bei 690 V bei Umgebungstemperatur 60 °C Bemessungswert	18 A
bei 230 V bei 50/60 Hz bei Umgebungstemperatur 60 °C Bemessungswert	0 ... 7,2 kvar
bei 400 V bei 50/60 Hz bei Umgebungstemperatur 60 °C Bemessungswert	0 ... 12,5 kvar
bei 500 V bei 50/60 Hz bei Umgebungstemperatur 60 °C Bemessungswert	0 ... 15 kvar
bei 690 V bei 50/60 Hz bei Umgebungstemperatur 60 °C Bemessungswert	0 ... 21 kvar
bei AC	500 1/h
bei 230 V maximal	180 1/h
bei 240 V maximal	180 1/h
bei 400 V maximal	180 1/h
bei 480 V maximal	180 1/h
bei 500 V maximal	180 1/h
bei 600 V maximal	180 1/h
bei 690 V maximal	180 1/h

Steuerstromkreis/ Ansteuerung

Spannungsart	AC
Spannungsart der Steuerspeisespannung	AC
bei 50 Hz Bemessungswert	230 V
bei 60 Hz Bemessungswert	230 V
1 Bemessungswert	50 Hz
2 Bemessungswert	60 Hz
bei 50 Hz	0,8 ... 1,1
bei 60 Hz	0,85 ... 1,1
Anzugsscheinleistung der Magnetspule bei AC	49 VA
Leistungsfaktor induktiv bei Anzugsleistung der Spule	0,8
Haltescheinleistung der Magnetspule bei AC	7,8 VA
Leistungsfaktor induktiv bei Halteleistung der Spule	0,25
bei AC	9 ... 35 ms
Lichtbogendauer	10 ... 15 ms
Ausführung der Ansteuerung des Schaltantriebs	Standard A1 - A2
bei AC bei 230 V maximal zulässig	3 mA

Hilfsstromkreis

Anzahl der Öffner für Hilfskontakte	1
anbaubar	0
unverzögert schaltend	1
Anzahl der Schließer für Hilfskontakte	1
Betriebsstrom der Hilfskontakte bei AC-12 maximal	10 A
bei 230 V	6 A
bei 400 V	3 A
bei 690 V	1 A
bei 24 V	6 A
bei 60 V	2 A
bei 110 V	1 A
bei 125 V	0,9 A
bei 220 V	0,3 A
Kontaktzuverlässigkeit der Hilfskontakte	0,00000001

UL/CSA Bemessungsdaten

Kontaktbelastbarkeit der Hilfskontakte gemäß UL	A600 / Q600

Kurzschluss-Schutz

Ausführung des Leitungsschutzschalters für Kurzschlussschutz des Hilfsstromkreises bis 230 V	C-Charakteristik: 10 A; 0,4 kA
für Kurzschlussschutz des Hauptstromkreises bei Zuordnungsart 1 erforderlich	gG: 40 A (690 V, 50 kA)
für Kurzschlussschutz des Hilfsschalters erforderlich	gG: 10 A (690 V, 1 kA)

Einbau/ Befestigung/ Abmessungen

Einbaulage	bei senkrechter Montageebene +/-180° drehbar, bei senkrechter Montageebene +/- 22,5° nach vorne und hinten kippbar
Befestigungsart	Schraub- und Schnappbefestigung auf Hutschiene 35 mm nach DIN EN 50022
Höhe	125 mm
Breite	45 mm
Tiefe	120 mm
bei Reihenmontage seitwärts	10 mm
zu geerdeten Teilen seitwärts	10 mm

Anschlüsse/ Klemmen

für Hauptstromkreis	Schraubanschluss
für Hilfs- und Steuerstromkreis	Schraubanschluss
am Schütz für Hilfskontakte	Schraubanschluss
der Magnetspule	Schraubanschluss
eindrähtig	2x (0,5 ... 1,5 mm²), 2x (0,75 ... 2,5 mm²), 2x 4 mm²
mehrdrähtig	2x (0,5 ... 1,5 mm²), 2x (0,75 ... 2,5 mm²), 2x 4 mm²
eindrähtig oder mehrdrähtig	2x (0,5 ... 1,5 mm²), 2x (0,75 ... 2,5 mm²), 2x 4 mm²
feindrähtig mit Aderendbearbeitung	2x (0,5 ... 1,5 mm²), 2x (0,75 ... 2,5 mm²)
— eindrähtig	2x (0,5 ... 1,5 mm²), 2x (0,75 ... 2,5 mm²), 2x 4 mm²
— eindrähtig oder mehrdrähtig	2x (0,5 ... 1,5 mm²), 2x (0,75 ... 2,5 mm²), 2x 4 mm²
— feindrähtig mit Aderendbearbeitung	2x (0,5 ... 1,5 mm²), 2x (0,75 ... 2,5 mm²)
bei AWG-Leitungen für Hilfskontakte	2x (20 ... 16), 2x (18 ... 14), 2x 12
bei 40 °C	1x 4 mm², 2x 2,5 mm²
bei 60 °C	2x 4 mm²
AWG-Nummer als kodierter anschließbarer Leiterquerschnitt für Hauptkontakte	20 ... 12

Sicherheitsrelevante Kenngrößen

Spiegelkontakt gemäß IEC 60947-4-1	Nein
Zwangsführung gemäß IEC 60947-5-1	Nein

Elektrische Sicherheit

Schutzart IP frontseitig gemäß IEC 60529	IP20
Berührungsschutz frontseitig gemäß IEC 60529	fingersicher bei senkrechter Berührung von vorne
Treibhauspotential [CO2 eq] / während Herstellung	2.47 kg
Treibhauspotential [CO2 eq] / während Betrieb	104 kg
Treibhauspotential [CO2 eq] / nach End of Life	-0.226 kg
Treibhauspotential [CO2 eq] / gesamt	106 kg
