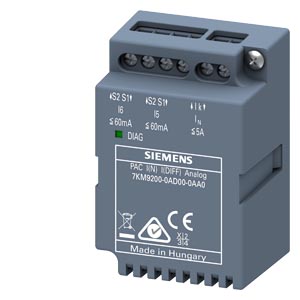

Erweiterungsmodul 7KM9200-0AD00-0AA0 I(N) I(Diff) analog N-Leiter

Artikelnummer: SIE-7KM9200-0AD00-0AA0
GTIN: 4001869547589
HAN: 7KM9200-0AD00-0AA0
Inhalt: 1 Stück

Erweiterungsmodul für N-Leiter-, Differenzstrom- und Analogmessung, steckbar für SENTRON PAC 3220/4220. Zwei Analogeingänge, IP20, -10 bis +55 °C.

193,38 €

inkl. 19% USt. , zzgl.

● Bestellbar, Lieferzeit 6 - 9 Werktage (DE - Ausland abweichend)

Stück

Fachhandel für Industrieelektronik

Sichere Zahlung

Schneller Versand

Persönliche Fachberatung

Produktbeschreibung

Das Erweiterungsmodul 7KM9200-0AD00-0AA0 erweitert die Messfunktionen der SENTRON PAC 3220- und PAC 4220-Kombimessgeräte um N-Leiter-Messung, Differenzstrommessung und zwei analoge Eingänge. Das steckbare Modul wird direkt in die Messgerate integriert und benötigt keine zusätzliche Verdrahtung über Stecker. Die maximale Isolationsspannung beträgt 500 V AC, die Schutzart ist IP20. Das Modul arbeitet im Temperaturbereich -10 bis +55 °C und erfüllt den Verschmutzungsgrad 2 nach IEC 61131. Die Stromversorgung erfolgt über die PAC-Basisgeräte selbst.

Anwendungsbereiche

Typische Einsatzfelder sind erweiterte Energiemessungen in Niederspannungsverteilern mit Neutralleiter-Überwachung sowie die parallele Erfassung von analogen Sensorsignalen (Temperatur, Feuchte, Druck) in derselben Hutschiene. Das Modul ist mit RoHS-Konformität (seit 30.01.2016) und Brennbarkeitsklasse V0 gemäß UL 94 zertifiziert. Das Nettogewicht liegt bei 81 Gramm, die Verpackung misst 110 × 110 × 130 mm. Lagerverfügbarkeit beträgt regulär drei Tage. Bestellung erfolgt über die Typbezeichnung 7KM9200-0AD00-0AA0 direkt beim Schaltschrankbauer oder über den Großhandel.

Angaben zur Produktsicherheit

Herstellerinformationen:

Siemens AG Digital Industries - Deutschland
Siemenspromenade 2
Baden-Württemberg
Erlangen, Deutschland, 91058
contact@siemens.com
https://www.siemens.com

Versandgewicht:	0,0810 kg
Artikelgewicht:	0,0810 kg
Abmessungen ( Länge × Breite × Höhe ):	11,00 × 11,00 × 13,00 cm

Technische Daten

Kommerziell - Produktbezogen

ETIM 9.0	EC002301
Produktfamilie	SENTRON Erweiterungsmodule und Zubehör 7KM PAC

Kommerziell - Lieferbezogen

Exportkontrollbestimmungen	AL : N / ECCN : EAR99
Regel-Lieferzeit	3 Tag(e)
Verpackungsmaße (L x B x H)	110,00 x 110,00 x 130,00 mm
Nettogewicht	0,081 kg
Mengeneinheit	1 Stück
Verpackungsmenge	1
Mindestbestellmenge	1
Gefahrgut	Nein

Kommerziell - Umweltbezogen

Rücknahmepflichten für Elektro- und Elektronik-Altgeräte (2012/19/EU)	Ja
Einhaltung der Stoffbeschränkungen gemäß RoHS-Richtlinie	Seit: 30.01.2016
REACH Art. 33 Informationspflicht gemäß der aktuellen Kandidatenliste	Blei CAS-Nr. 7439-92-1 > 0,1 % (w / w)
Nachhaltigkeit	Zertifikat ansehen

Ausführung

Produkt-Markenname	SENTRON
Produkt-Bezeichnung	Erweiterungsmodul I(N),I(Diff),analog N-Leiter Messung, Differenzstrommessung, 2 Analogeingänge
Art der Spannungsversorgung	über PAC 3200 / PAC4200

Allgemeine technische Daten

Potenzialtrennung	Max. Isolationsspannung: 500V AC
Verschmutzungsgrad	2 nach IEC 61131
minimaler Nennwert	28,8 V
maximaler Nennwert	19,2 V

Schutzart und Schutzklasse

Schutzart IP	IP20
Brennbarkeitsklasse gemäß UL 94	V 0
Eignung zur Verwendung	7KM PAC 3220 / PAC 4200 / PAC 4220
Eignung zur Verwendung Blindleistungsmesser	Nein

Anschlüsse

Ausführung des elektrischen Anschlusses	Schraubanschluss

Mechanischer Aufbau

Höhe	90 mm
Breite	18 mm
Tiefe	73 mm
Befestigungsart	steckbar
Nettogewicht pro ME	81 g

Umgebungsbedingungen

minimal	-10 °C
maximal	55 °C
Treibhauspotential [CO2 eq] / während Herstellung	3.16 kg
Treibhauspotenzial [CO2 eq] / während Vertrieb	0.0197 kg
Treibhauspotential [CO2 eq] / während Betrieb	0 kg
Treibhauspotential [CO2 eq] / nach End of Life	-0.359 kg
Treibhauspotential [CO2 eq] / gesamt	2.82 kg
