Produktbeschreibung

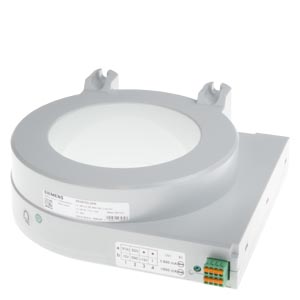

Der Summenstromwandler Typ B der Produktreihe SENTRON hat einen Innendurchmesser von 120 mm und ist für Wechselstrom- und Gleichstromnetze ausgelegt. Der Anschluss erfolgt über Steckanschluss, die Anschlussleitungen sind bis 10 m zulässig. Der Betriebsstrom-Nennwert beträgt 330 A, der minimale Differenzstrom Idn 100 mA. Die Schutzart ist IP20 bei Anschluss aller Klemmen.
Angaben zur Produktsicherheit
Herstellerinformationen:
Siemens AG Digital Industries - Deutschland
Siemenspromenade 2
Baden-Württemberg
Erlangen, Deutschland, 91058
[email protected] https://www.siemens.com
| Versandgewicht: |
2,0140 kg
|
| Artikelgewicht: |
2,0140 kg
|
| Abmessungen
( Länge × Breite × Höhe ):
|
27,00 × 22,00 × 15,00 cm |
Technische Daten
Hauptstromkreis
| Betriebsfrequenz Bemessungswert, minimal |
0 Hz
|
| Betriebsfrequenz Bemessungswert, maximal |
2 000 Hz |
| Betriebsstrom Nennwert |
330 A
|
Steuerstromkreis
| Steuerspeisespannung, bei AC bei 50 Hz Bemessungswert maximal |
690 V
|
| Steuerspeisespannung, bei AC bei 60 Hz Bemessungswert maximal |
690 V
|
Produktfunktion
| Produktfunktion Fehlerspeicherung |
Nein |
Ausführung
| Produkt-Markenname |
SENTRON |
| Produkt-Bezeichnung |
Summenstromwandler |
| Ausführung des Produkts |
Typ B |
| Differenzstrom (Idn) minimal |
100 mA
|
| Innendurchmesser des Summenstromwandlers |
120 mm
|
| symmetrische Toleranz der Versorgungsspannung bei DC |
12 V
|
| Leitungslänge maximal |
10 m
|
| Schutzart IP bei Anschluss aller Klemmen |
IP20 |
| aufgenommene Scheinleistung maximal |
2,5 V·A |
| Spannungsart der Betriebsspannung zur Betätigung |
AC/DC |
| Stoßspannungsfestigkeit Bemessungswert |
8 kV
|
| Betriebsspannung Bemessungswert, maximal |
690 V
|
Anschlüsse
| Art der anschließbaren Leiterquerschnitte |
6 x 0,75 mm² |
| Ausführung des elektrischen Anschlusses |
Steckanschluss |
Mechanischer Aufbau
| Höhe |
67 mm
|
| Breite |
210 mm
|
| Tiefe |
191,5 mm
|
| Nettogewicht pro ME |
2,014 kg
|
Eignung
| Eignung zur Verwendung |
für Wechselstrom- und Gleichstromnetze |
Umgebungsbedingungen
| Einfluss der Umgebungstemperatur |
max. 95% Feuchte |
| Umgebungstemperatur während Betrieb, minimal |
-10 °C |
| Umgebungstemperatur während Betrieb, maximal |
55 °C |
| Umgebungstemperatur während Lagerung, minimal |
-10 °C |
| Umgebungstemperatur während Lagerung, maximal |
55 °C |
Kommerziell - Produktbezogen
| ETIM 9.0 |
EC001445 |
| Produktfamilie |
– |
Kommerziell - Lieferbezogen
| Exportkontrollbestimmungen |
ECCN : N / AL : N |
| Regel-Lieferzeit |
3 Tag(e) |
| Verpackungsmaße (L x B x H) |
270,00 x 220,00 x 150,00 mm |
| Nettogewicht |
2,014 kg
|
| Mengeneinheit |
1 Stück |
| Verpackungsmenge |
1 |
| Mindestbestellmenge |
1 |
| Gefahrgut |
Nein |
Kommerziell - Umweltbezogen
| Rücknahmepflichten für Elektro- und Elektronik-Altgeräte (2012/19/EU) |
Ja |
| Einhaltung der Stoffbeschränkungen gemäß RoHS-Richtlinie |
Seit: 01.12.2010 |
| REACH Art. 33 Informationspflicht gemäß der aktuellen Kandidatenliste |
Reach Information |
| Nachhaltigkeit |
Zertifikat ansehen |
