Produktbeschreibung

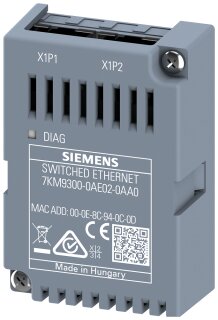

Das Switched Ethernet PROFINET Modul V3 ist ein steckbares Erweiterungsmodul der SENTRON-Familie zur Netzwerkkommunikation in Messgeräte-Schaltschränken. Es erweitert die Geräte PAC3220, PAC4220, 3VA COM100 und 3VA COM800 um PROFINET-Konnektivität mit zwei integrierten Switch-Ports. Die Schnittstelle arbeitet nach PROFINET-Standard mit einer Übertragungsrate von 100 Mbit/s und Steckertyp RJ45. Die Aktualisierungszeiten im IRT-Betrieb liegen optional bei 500 Mikrosekunden, 1 Millisekunde, 2 Millisekunden oder 4 Millisekunden, sodass sowohl deterministische Steuerungsaufgaben als auch unkritische Datenerfassung möglich sind. Die maximale Isolationsspannung beträgt 500 V AC bei voller Potenzialtrennung. Das Modul wird direkt über den PAC versorgt — keine separate Stromversorgung erforderlich. Die MTBF liegt bei 196,31 Jahren, was eine lange Verfügbarkeit in Schaltschrank-Umgebungen sicherstellt.
Anwendungsbereiche
Typische Anwendungen sind die PROFINET-Anbindung von dezentralen Mess- und Überwachungsgeräten in Energieverteilern sowie die Echtzeitvernetzung von PAC-Controllern in Automatisierungsanlagen. Das Modul ist für Betriebstemperaturen zwischen ?25 °C und 55 °C ausgelegt und erfüllt RoHS-Richtlinien seit März 2018. Dank der Steckbauweise ermöglicht es eine schnelle Feldinstallation ohne zusätzliche Verkabelung.
Angaben zur Produktsicherheit
Herstellerinformationen:
Siemens AG Digital Industries - Deutschland
Siemenspromenade 2
Baden-Württemberg
Erlangen, Deutschland, 91058
contact@siemens.com
https://www.siemens.com
| Versandgewicht: |
0,0590 kg
|
| Artikelgewicht: |
0,0590 kg
|
| Abmessungen
( Länge × Breite × Höhe ):
|
8,00 × 6,50 × 5,00 cm |
Technische Daten
Kommerziell - Produktbezogen
| ETIM 9.0 |
EC002301 |
| Produktfamilie |
SENTRON Erweiterungsmodule und Zubehör 7KM PAC |
Kommerziell - Lieferbezogen
| Exportkontrollbestimmungen |
AL : N / ECCN : EAR99 |
| Regel-Lieferzeit |
3 Tag(e) |
| Verpackungsmaße (L x B x H) |
80,00 x 65,00 x 50,00 mm |
| Nettogewicht |
0,059 kg
|
| Mengeneinheit |
1 Stück |
| Verpackungsmenge |
1 |
| Mindestbestellmenge |
1 |
| Gefahrgut |
Nein |
Kommerziell - Umweltbezogen
| Rücknahmepflichten für Elektro- und Elektronik-Altgeräte (2012/19/EU) |
Nein |
| Einhaltung der Stoffbeschränkungen gemäß RoHS-Richtlinie |
Seit: 20.03.2018 |
| REACH Art. 33 Informationspflicht gemäß der aktuellen Kandidatenliste |
Bleimonoxid (Bleioxid) CAS-Nr. 1317-36-8 > 0,1 % (w / w) |
| Nachhaltigkeit |
Zertifikat ansehen |
Ausführung
| Produkt-Markenname |
SENTRON |
| Produkt-Bezeichnung |
Erweiterungsmodul Switched Ethernet PROFINET |
| Art der Spannungsversorgung |
über PAC 3200 / PAC3220 / PAC4200 / COM100 / 800 |
Allgemeine technische Daten
| Ausführung der Aktualisierungszeit am PROFINET IO-Device bei IRT |
500 µs, 1 ms, 2 ms, 4 ms bei IRT |
| Ausführung der Schnittstelle gemäß PROFINET |
2 Ports (Switch) |
| Ausführung der Übertragungsrate für Steckertyp RJ45 |
PROFINET mit 100 Mbit/s |
| MTBF |
196,31 A
|
| Potenzialtrennung |
Max. Isolationsspannung: 500V AC |
| Referenzkennzeichen gemäß DIN 40719 erweitert gemäß IEC 204-2 gemäß IEC 750 |
P |
| Software-Version bei STEP 7 im TIA-Portal erforderlich |
>= STEP 7 V16 |
| GSD-Version/Revision bei PROFINET erforderlich |
GSDML V2.3 |
| Anzahl der Schnittstellen gemäß PROFINET |
2 |
| Ausführung der Schnittstelle 1 integrierter Switch |
Ja |
| Protokoll an der Schnittstelle 1 Medienredundanz-Protokoll |
PROFINET MRP |
| PROFINET IO-Device |
Ja |
| Übertragungsart bei Industrial Ethernet |
PROFINET mit 100 Mbit/s |
| Produktfunktion an der Ethernet-Schnittstelle Autonegotiation |
Ja |
| Produktfunktion an der Ethernet-Schnittstelle Autocrossover |
Ja |
| offene IE-Kommunikation |
Ja |
| IRT |
Ja |
| Übertragungsrate für Steckertyp RJ45 100 Mbit/s |
Ja |
| Dienst als PROFINET IO-Device unterstützt PROFIenergy |
Ja |
| Produktfunktion des PROFINET IO-Controllers wird unterstützt PROFINET Systemredundanz |
Ja |
| TCP/IP |
Ja |
| SNMP |
Ja |
| LLDP |
Ja |
| Verschmutzungsgrad |
2 nach IEC 61131 |
| minimaler Nennwert |
28,8 V
|
| maximaler Nennwert |
19,2 V
|
Schutzart und Schutzklasse
| Schutzart IP |
IP20 |
| Brennbarkeitsklasse gemäß UL 94 |
V 0 |
| Eignung zur Verwendung |
7KM PAC 3220 / PAC 4200 / PAC 4220 / 3VA COM100 / 800 |
| Eignung zur Verwendung Blindleistungsmesser |
Nein |
Anschlüsse
| Ausführung des elektrischen Anschlusses |
2 x RJ45 Buchse |
Mechanischer Aufbau
| Höhe |
90 mm
|
| Breite |
18 mm
|
| Tiefe |
73 mm
|
| Befestigungsart |
steckbar |
| Nettogewicht pro ME |
59 g
|
Umgebungsbedingungen
| minimal |
-25 °C |
| maximal |
55 °C |
| Treibhauspotential [CO2 eq] / während Herstellung |
8.48 kg
|
| Treibhauspotenzial [CO2 eq] / während Vertrieb |
0.0159 kg
|
| Treibhauspotential [CO2 eq] / während Betrieb |
0 kg
|
| Treibhauspotential [CO2 eq] / nach End of Life |
-0.602 kg
|
| Treibhauspotential [CO2 eq] / gesamt |
7.89 kg
|
