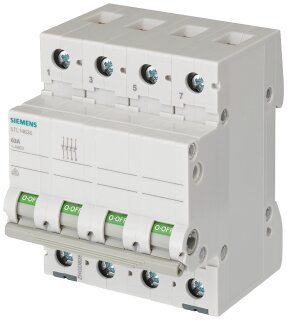

Ein-Aus-Schalter SENTRON 5TL1463-0 63 A 4-polig 440 V

Artikelnummer: SIE-5TL1463-0
GTIN: 4001869469096
HAN: 5TL1463-0
Inhalt: 1 Stück

Ein-Aus-Schalter 5TL1463-0, 4-polig, 63 A / 440 V AC, 10 kA Kurzschlussstromfestigkeit. Für Schaltschrank-Hauptschalter und Lasttrennfunktionen in.

55,03 €

inkl. 19% USt. , zzgl.

Unverbindliche Preisempfehlung des Herstellers: 98,77 €

● Verfügbar, Lieferzeit 1 - 4 Werktage (DE - Ausland abweichend)

Stück

Fachhandel für Industrieelektronik

Sichere Zahlung

Schneller Versand

Persönliche Fachberatung

Produktbeschreibung

Der Ein-Aus-Schalter SENTRON 5TL1463-0 ist ein 4-poliger Lasttrennschalter mit 63 A Bemessungsstrom für 440 V AC. Das Gerät gehört zur SENTRON-Serie 5TL1 und ist konzipiert für den Reiheneinbau in Schaltschränke und Verteiler. Der Schalter bietet eine Kurzschlussstromfestigkeit von 10 kA und ein Schaltvermögen von 0,196 kA je Pol. Die Betriebsfrequenz beträgt 50/60 Hz, die Verlustleistung liegt bei 2,2 W pro Pol bei warmem Zustand. Zugelassene Leiterquerschnitte reichen von 1 mm² bis 35 mm², was flexible Verdrahtungslösungen ermöglicht.

Anwendungsbereiche

Typische Anwendungen sind der Einsatz als Hauptschalter in Niederspannungsverteilern sowie als Lasttrennschalter in Maschinensteuerungen und Verpackungsanlagen. Der vierfache Schalter erlaubt auch den Einsatz für Drehstrom-plus-Nullleiter-Schaltungen (3 Ph + N). Mit Abmessungen von 89,8 mm Höhe und 74,5 mm Tiefe passt das Gerät in standardmäßige 35-mm-Hutschienen-Montage, wobei 4 Teilungseinheiten benötigt werden. Die RoHS-Konformität seit 01.06.2013 und die Einhaltung der REACH-Richtlinie gewährleisten Compliance mit europäischen Umweltvorgaben.

Angaben zur Produktsicherheit

Herstellerinformationen:

Siemens AG Digital Industries - Deutschland
Siemenspromenade 2
Baden-Württemberg
Erlangen, Deutschland, 91058
contact@siemens.com
https://www.siemens.com

Versandgewicht:	0,4060 kg
Artikelgewicht:	0,4060 kg
Abmessungen ( Länge × Breite × Höhe ):	9,20 × 8,20 × 7,40 cm

Technische Daten

Kommerziell - Produktbezogen

ETIM 9.0	EC001545
Produktfamilie	SENTRON Ein-Aus-Schalter 5TL1

Kommerziell - Lieferbezogen

Exportkontrollbestimmungen	AL : N / ECCN : N
Regel-Lieferzeit	10 Tag(e)
Verpackungsmaße (L x B x H)	92,00 x 82,00 x 74,00 mm
Nettogewicht	0,406 kg
Mengeneinheit	1 Stück
Verpackungsmenge	1
Mindestbestellmenge	1
Gefahrgut	Nein

Kommerziell - Umweltbezogen

Rücknahmepflichten für Elektro- und Elektronik-Altgeräte (2012/19/EU)	Ja
Einhaltung der Stoffbeschränkungen gemäß RoHS-Richtlinie	Seit: 01.06.2013
REACH Art. 33 Informationspflicht gemäß der aktuellen Kandidatenliste	Reach Information

Ausführung

Produkt-Markenname	SENTRON
Produkt-Bezeichnung	Ein-Aus-Schalter
Ausführung des Produkts	4 Schließer
Ausführung der Schaltfunktion	Ein-Aus-Schalter

Allgemeine technische Daten

Polzahl	4
Kurzschlussstromfestigkeit	10 kA
Spannungsart der Betriebsspannung	AC

Versorgungsspannung

Betriebsspannung Bemessungswert	440 V
Wertebereich der Betriebsfrequenz	50/60 Hz

Schutzart und Schutzklasse

Schutzart IP	sonstige

Schaltvermögen

Schaltvermögen Strom Bemessungswert	0,196 kA

Verlustleistung

Verlustleistung [W] bei Bemessungswert Strom bei AC bei warmem Betriebszustand je Pol	2,2 W

Hauptstromkreis

Betriebsstrom Bemessungswert	63 A

Produktdetails

Produktbestandteil Signallampe	Nein
Anzahl der Schließer	4

Produktfunktion

Produktfunktion Zwangsöffnung (nach DIN VDE 0113)	Nein
minimal	1 mm²
maximal	35 mm²

Mechanischer Aufbau

Höhe	89,8 mm
Tiefe	74,5 mm
Einbautiefe	70 mm
Anzahl der Breiten-Teilungseinheiten	4
Nettogewicht pro ME	406 g
minimal	-5 °C
maximal	40 °C
Umgebungstemperatur während Lagerung minimal	-25 °C
