Produktbeschreibung

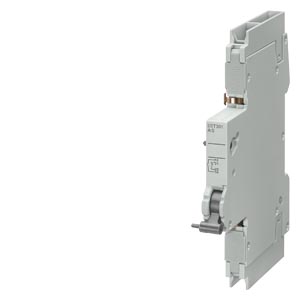

Der Hilfsschalter 5ST3010-0HG ist eine Zusatzeinrichtung zur Überwachung und Signalisierung von Leitungsschutzschaltern nach UL 489. Die Einheit bietet 1 Schließer und 1 Öffner und wird werkzeuglos auf der Hutschiene angebaut. Der Schalter ist für AC- und DC-Steuerspannungen ausgelegt und arbeitet im Bereich von 12 V bis 480 V. Die Isolationsspannung beträgt 440 V bei einer Stoßspannungsfestigkeit von 4 kV. Die elektrische Lebensdauer liegt bei typisch 6000 Schaltspiele, der Betriebsstrom im DC-Betrieb bei 0,01 A. Die Leiterquerschnitte der Anschlüsse liegen zwischen 0,5 und 2,5 mm².
Anwendungsbereiche
Typische Einsatzfelder sind die Fehlerindikation in Schaltschränken und Verteilerkomponenten sowie die Rückmeldeschaltung in Steuerungskreisen von Photovoltaik-Wechselrichtern und Maschinensteuerungen. Der Schutzschalter übernimmt hier die Auslöseerfassung und leitet Signale an übergeordnete Automatisierungssysteme weiter.
Vorteile gegenüber Alternativen
Im Unterschied zu integrierten Schutzschaltern mit aufgelötetem Auslöseerfassungsmodul ermöglicht der separate anbaubare Hilfsschalter nachträgliche Aufrüstung bestehender Schaltschränke ohne Austausch des Leitungsschutzschalters. Die Normentsprechung nach IEC/EN60947-5-1, IEC/EN62019 und UL489 gewährleistet weltweite Einsatzfähigkeit. Der Baustein misst 110 mm Höhe, 9 mm Breite und 70 mm Tiefe und passt als 1 Breiten-Teilungseinheit in Standardverteilerkombinationen.
Angaben zur Produktsicherheit
Herstellerinformationen:
Siemens AG Digital Industries - Deutschland
Siemenspromenade 2
Baden-Württemberg
Erlangen, Deutschland, 91058
contact@siemens.com
https://www.siemens.com
| Artikelgewicht: |
0,0560 kg
|
| Abmessungen
( Länge × Breite × Höhe ):
|
114,00 × 23,00 × 84,00 cm |
Technische Daten
Kommerziell - Produktbezogen
| ETIM 9.0 |
EC001286 |
| Produktfamilie |
Bestelldatenübersicht |
Kommerziell - Lieferbezogen
| Exportkontrollbestimmungen |
AL : N / ECCN : N |
| Regel-Lieferzeit |
10 Tag(e) |
| Verpackungsmaße (L x B x H) |
114,00 x 23,00 x 84,00 mm |
| Nettogewicht |
0,0557 kg
|
| Mengeneinheit |
1 Stück |
| Verpackungsmenge |
1 |
| Mindestbestellmenge |
1 |
| Gefahrgut |
Nein |
Kommerziell - Umweltbezogen
| Rücknahmepflichten für Elektro- und Elektronik-Altgeräte (2012/19/EU) |
Ja |
| Einhaltung der Stoffbeschränkungen gemäß RoHS-Richtlinie |
Seit: 01.01.2009 |
| REACH Art. 33 Informationspflicht gemäß der aktuellen Kandidatenliste |
Reach Information |
Ausführung
| Produkt-Markenname |
SENTRON |
| Produkt-Bezeichnung |
Hilfsschalter |
| Ausführung des Produkts |
anbaubar |
| Ausführung des Produkts werkseitig angebaut |
Nein |
| elektrische Lebensdauer (Schaltspiele) typisch |
6 000 |
Spannung
| Isolationsspannung Bemessungswert |
440 V
|
| Stoßspannungsfestigkeit Bemessungswert |
4 kV
|
Strom
| Betriebsstrom bei DC Bemessungswert |
0,01 A
|
Versorgungsspannung
| minimal |
12 V
|
| Bemessungswert |
480 V
|
| bei AC Bemessungswert minimal |
12 V
|
| bei DC Bemessungswert minimal |
12 V
|
| Schutzart IP |
IP20 |
Steuerstromkreis
| Spannungsart der Steuerspannung |
AC/DC |
Produktdetails
| Hilfsschalter |
Ja |
| Anzahl der Fehlersignalschalter |
0 |
| Anzahl der Öffner |
1 |
| Anzahl der Schließer |
1 |
| Anzahl der Wechsler |
0 |
| Produkterweiterung montierbar |
Leitungsschutzschalter |
| Produkterweiterung |
Hilfsschalter |
| Produktfunktion Testfunktion für Fehlerstromauslöser |
Nein |
Anschlüsse
| minimal |
0,5 mm² |
| maximal |
2,5 mm² |
Mechanischer Aufbau
| Höhe |
110 mm
|
| Breite |
9 mm
|
| Tiefe |
70 mm
|
| Anzahl der Breiten-Teilungseinheiten |
1 |
| Nettogewicht pro ME |
55,7 g
|
Umgebungsbedingungen
| Norm |
IEC/EN60947-5-1; IEC/EN62019; UL489 |
