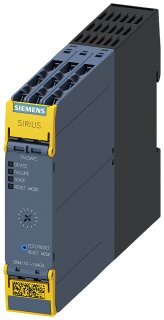

Produktbeschreibung
Mit einem einstellbaren Ansprechwert von 1,6 ... 7 A und einer Betriebsspannung von 48 ... 500 V ist der fehlersichere Direktstarter für Drehstrommotoren mit 0,55 ... 3 kW bei 400 V ausgelegt. Die Steuerspeisespannung beträgt 24 V DC mit einem Bereich von 19,2 ... 30 V. Die Hauptstromkreise sind mit Schraubanschlüssen ausgeführt, die Leiterquerschnitte von 0,5 ... 4 mm² aufnehmen, und das Gerät ist für Hutschienenmontage auf 35 mm Hutschiene vorgesehen. Das Gerät verfügt über einen elektronischen Motorschutz und ein sicherheitsgerichtetes Abschalten.
Angaben zur Produktsicherheit
Herstellerinformationen:
Siemens AG Digital Industries - Deutschland
Siemenspromenade 2
Baden-Württemberg
Erlangen, Deutschland, 91058
contact@siemens.com
https://www.siemens.com
| Versandgewicht: |
0,3000 kg
|
| Artikelgewicht: |
0,3000 kg
|
| Abmessungen
( Länge × Breite × Höhe ):
|
10,90 × 3,60 × 15,20 cm |
Technische Daten
Allgemeine technische Daten
| Gerätevariante gemäß IEC 60947-4-2 |
3 |
| Produktfunktion |
Fehlersicherer Direktstarter |
| Produktfunktion, Geräteeigenschutz |
Ja |
| Produktfunktion, für Spannungsversorgung Verpolschutz |
Ja |
| Eignung zum Einsatz Geräteverbinder 3ZY12 |
Ja |
| Verlustleistung [W] bei Bemessungswert Strom, bei AC bei warmem Betriebszustand je Pol |
1,13 W
|
| Verlustleistung [W] bei Bemessungswert Strom, ohne Laststromanteil typisch |
1,37 W
|
| Isolationsspannung Bemessungswert |
500 V
|
| Überspannungskategorie |
III |
| Stoßspannungsfestigkeit Bemessungswert |
6 kV
|
| maximal zulässige Spannung für sichere Trennung, zwischen Haupt- und Hilfsstromkreis |
500 V
|
| maximal zulässige Spannung für sichere Trennung, zwischen Steuer- und Hilfsstromkreis |
250 V
|
| Schockfestigkeit |
6 g / 11 ms |
| Schwingfestigkeit |
1 ... 6 Hz, 15 mm; 20 m/s², 500 Hz |
| Schalthäufigkeit maximal |
1 1/s |
| Referenzkennzeichen gemäß IEC 81346-2:2009 |
Q |
| RoHS-Richtlinie (Tag/Monat/Jahr) |
03/01/2017 |
| SVHC Stoffname |
Blei CAS-Nr. 7439-92-1 Bleimonoxid (Bleioxid) CAS-Nr. 1317-36-8 2-Methyl-1-(4-methylthiophenyl)-2-morpholinopropan-1-on CAS-Nr. 71868-10-5 Melamin CAS-Nr. 108-78-1 6,6'-Di-tert-butyl-2,2'-methylendi-p-cresol CAS-Nr. 119-47-1 |
| Nettogewicht pro ME |
0,275 kg
|
| Produktfunktion, Direktstarten |
Ja |
| Produktfunktion, Wendestarten |
Nein |
| Produktfunktion Kurzschluss-Schutz |
Nein |
Hauptstromkreis
| Polzahl für Hauptstromkreis |
3 |
| Ausführung des Schaltkontakts |
Hybrid |
| einstellbarer Ansprechwert Strom des stromabhängigen Überlastauslösers |
1,6 ... 7 A |
| Mindestlast [%] |
20 %; vom eingestellten Nennstrom |
| Ausführung des Motorschutzes |
elektronisch |
| Betriebsspannung Bemessungswert |
48 ... 500 V |
| relative symmetrische Toleranz der Betriebsspannung |
10 %
|
| Betriebsfrequenz 1 Bemessungswert |
50 Hz
|
| Betriebsfrequenz 2 Bemessungswert |
60 Hz
|
| relative symmetrische Toleranz der Betriebsfrequenz |
10 %
|
| Betriebsstrom, bei AC bei 400 V Bemessungswert |
7 A
|
| Betriebsstrom, bei AC-3 bei 400 V Bemessungswert |
7 A
|
| Betriebsstrom, bei AC-53a bei 400 V bei Umgebungstemperatur 40 °C Bemessungswert |
7 A
|
| Strombelastbarkeit bei Anlauf maximal |
56 A
|
| Betriebsleistung für Drehstrommotor bei 400 V bei 50 Hz |
0,55 ... 3 kW |
| Derating-Temperatur |
40 °C |
Steuerstromkreis/ Ansteuerung
| Spannungsart der Steuerspeisespannung |
DC |
| Steuerspeisespannung bei DC Bemessungswert |
19,2 ... 30 V |
| relative negative Toleranz der Steuerspeisespannung bei DC |
20 %
|
| relative positive Toleranz der Steuerspeisespannung bei DC |
25 %
|
| Steuerspeisespannung 1 bei DC Bemessungswert |
24 V
|
| Arbeitsbereichsfaktor Steuerspeisespannung Bemessungswert bei DC, Anfangswert |
0,8 |
| Arbeitsbereichsfaktor Steuerspeisespannung Bemessungswert bei DC, Endwert |
1,25 |
| Steuerstrom bei DC, bei Betriebsart Standby |
13 mA
|
| Steuerstrom bei DC, während Betrieb |
57 mA
|
| Einschaltstromspitze, bei 24 V |
0,28 A; Werte bei 25°C |
| Einschaltstromspitze, bei DC bei 24 V |
300 mA
|
| Einschaltstromspitze, bei DC bei 24 V bei Einschalten des Motors |
130 mA
|
| Dauer der Einschaltstromspitze, bei 24 V |
85 ms
|
| Dauer der Einschaltstromspitze, bei DC bei 24 V |
80 ms
|
| Dauer der Einschaltstromspitze, bei DC bei 24 V bei Einschalten des Motors |
20 ms
|
| Verlustleistung [W] im Hilfs- und Steuerstromkreis, bei Schaltzustand AUS, mit Bypass-Schaltung |
0,35 W
|
| Verlustleistung [W] im Hilfs- und Steuerstromkreis, bei Schaltzustand EIN, mit Bypass-Schaltung |
1,37 W
|
Leistungselektronik
| Betriebsstrom, bei 40 °C Bemessungswert |
7 A
|
| Betriebsstrom, bei 50 °C Bemessungswert |
6,1 A
|
| Betriebsstrom, bei 55 °C Bemessungswert |
5,2 A
|
| Betriebsstrom, bei 60 °C Bemessungswert |
4,6 A
|
Ausführung
| Produkt-Markenname |
SIRIUS |
| Produktkategorie |
Motorstarter |
| Produkt-Bezeichnung |
Direktstarter Failsafe |
| Ausführung des Produkts |
mit elektronischem Überlastschutz und sicherheitsgerichtetem Abschalten |
| Produkttyp-Bezeichnung |
3RM1 |
Einbau/ Befestigung/ Abmessungen
| Einbaulage |
senkrecht, waagerecht, stehend (Derating beachten) |
| Befestigungsart |
Schraub- und Schnappbefestigung auf Hutschiene 35 mm |
| Höhe |
100 mm
|
| Breite |
22,5 mm
|
| Tiefe |
141,6 mm
|
| einzuhaltender Abstand, bei Reihenmontage, vorwärts |
0 mm
|
| einzuhaltender Abstand, bei Reihenmontage, rückwärts |
0 mm
|
| einzuhaltender Abstand, bei Reihenmontage, aufwärts |
50 mm
|
| einzuhaltender Abstand, bei Reihenmontage, abwärts |
50 mm
|
| einzuhaltender Abstand, bei Reihenmontage, seitwärts |
0 mm
|
| einzuhaltender Abstand, zu geerdeten Teilen, vorwärts |
0 mm
|
| einzuhaltender Abstand, zu geerdeten Teilen, rückwärts |
0 mm
|
| einzuhaltender Abstand, zu geerdeten Teilen, aufwärts |
50 mm
|
| einzuhaltender Abstand, zu geerdeten Teilen, seitwärts |
3,5 mm
|
| einzuhaltender Abstand, zu geerdeten Teilen, abwärts |
50 mm
|
Anschlüsse/ Klemmen
| Ausführung des elektrischen Anschlusses |
Schraubanschluss für Hauptstromkreis, Schraubanschluss für Steuerstromkreis |
| Ausführung des elektrischen Anschlusses, für Hauptstromkreis |
Schraubanschluss |
| Ausführung des elektrischen Anschlusses, für Hilfs- und Steuerstromkreis |
Schraubanschluss |
| Leitungslänge für Motor ungeschirmt maximal |
100 m
|
| Art der anschließbaren Leiterquerschnitte für Hauptkontakte, eindrähtig |
1x (0,5 ... 4 mm²), 2x (0,5 ... 2,5 mm²) |
| Art der anschließbaren Leiterquerschnitte für Hauptkontakte, feindrähtig mit Aderendbearbeitung |
1x (0,5 ... 4 mm²), 2x (0,5 ... 1,5 mm²) |
| anschließbarer Leiterquerschnitt für Hauptkontakte, eindrähtig oder mehrdrähtig |
0,5 ... 4 mm² |
| anschließbarer Leiterquerschnitt für Hauptkontakte, feindrähtig mit Aderendbearbeitung |
0,5 ... 4 mm² |
| anschließbarer Leiterquerschnitt für Hilfskontakte, eindrähtig oder mehrdrähtig |
0,5 ... 2,5 mm² |
| anschließbarer Leiterquerschnitt für Hilfskontakte, feindrähtig mit Aderendbearbeitung |
0,5 ... 2,5 mm² |
| Art der anschließbaren Leiterquerschnitte, für Hilfskontakte, eindrähtig |
1x (0,5 ... 2,5 mm²), 2x (1,0 ... 1,5 mm²) |
| Art der anschließbaren Leiterquerschnitte, für Hilfskontakte, feindrähtig mit Aderendbearbeitung |
1x (0,5 ... 2,5 mm²), 2x (0,5 ... 1 mm²) |
| Art der anschließbaren Leiterquerschnitte, bei AWG-Leitungen für Hilfskontakte |
1x (20 ... 14), 2x (18 ... 16) |
| AWG-Nummer als kodierter anschließbarer Leiterquerschnitt für Hauptkontakte |
20 ... 12 |
| AWG-Nummer als kodierter anschließbarer Leiterquerschnitt für Hilfskontakte |
20 ... 14 |
Elektromagnetische Verträglichkeit
| EMV-Störaussendung gemäß IEC 60947-1 |
Klasse A |
| EMV-Störfestigkeit gemäß IEC 60947-1 |
Klasse A |
| leitungsgebundene Störeinkopplung, durch Burst gemäß IEC 61000-4-4 |
3 kV / 5 kHz |
| leitungsgebundene Störeinkopplung, durch Leiter-Erde Surge gemäß IEC 61000-4-5 |
4 kV Signalleitungen 2 kV |
| leitungsgebundene Störeinkopplung, durch Leiter-Leiter Surge gemäß IEC 61000-4-5 |
2 kV
|
| leitungsgebundene Störeinkopplung, durch Hochfrequenzeinstrahlung gemäß IEC 61000-4-6 |
10 V
|
| feldgebundene Störeinkopplung gemäß IEC 61000-4-3 |
10 V/m |
| elektrostatische Entladung gemäß IEC 61000-4-2 |
6 kV Kontaktentladung / 8 kV Luftentladung |
| leitungsgebundene HF-Störaussendung gemäß CISPR11 |
Klasse B für Wohn-, Geschäfts- und Gewerbebereich |
| feldgebundene HF-Störaussendung gemäß CISPR11 |
Klasse B für Wohn-, Geschäfts- und Gewerbebereich |
ATEX
| Sicherheits-Integritätslevel (SIL) gemäß IEC 61508 bezogen auf ATEX |
SIL 2 |
| PFHD bei hoher Anforderungsrate gemäß IEC 61508 bezogen auf ATEX |
5E-8 1/h |
| PFDavg bei niedriger Anforderungsrate gemäß IEC 61508 bezogen auf ATEX |
0,0005 |
| HFT gemäß IEC 61508 bezogen auf ATEX |
0 |
| T1-Wert für Proof-Test Intervall oder Gebrauchsdauer gemäß IEC 61508 bezogen auf ATEX |
3 a
|
| Eignungsnachweis gemäß ATEX Produkt-Richtlinie 2014/34/EU |
BVS 12 ATEX F 002 X |
| Zündschutzart gemäß ATEX Produkt-Richtlinie 2014/34/EU |
II (2)G [Ex e] [Ex d] [Ex px], II (2)D [Ex t] [Ex p], I (M2) [Ex d] |
Eingänge/ Ausgänge
| Eingangsspannung am Digitaleingang bei DC Bemessungswert |
24 V
|
| Eingangsstrom am Digitaleingang, bei Signal <1> bei DC |
8 mA
|
| Eingangsstrom am Digitaleingang, bei Signal <0> bei DC |
1 mA
|
| Anzahl der Wechsler für Hilfskontakte |
1 |
| Betriebsstrom der Hilfskontakte bei AC-15 bei 230 V maximal |
3 A
|
| Betriebsstrom der Hilfskontakte bei DC-13 bei 24 V maximal |
1 A
|
Reaktionszeiten
| Einschaltverzögerungszeit |
65 ... 76 ms |
| Ausschaltverzögerungszeit |
30 ... 43 ms |
Kommunikation/ Protokoll
| Protokoll wird unterstützt, PROFINET IO-Protokoll |
Nein |
| Protokoll wird unterstützt, PROFIsafe-Protokoll |
Nein |
| Produktfunktion Bus-Kommunikation |
Nein |
| Protokoll wird unterstützt AS-Interface-Protokoll |
Nein |
Sicherheitsrelevante Kenngrößen
| Produktfunktion geeignet für Sicherheitsfunktion |
Ja |
| Eignung zur Verwendung, sicherheitsgerichtetes Einschalten |
Nein |
| Eignung zur Verwendung, sicherheitsgerichtetes Ausschalten |
Ja |
| sicherer Zustand |
Lastkreis offen |
| Prüfung verschleißbedingter Gebrauchsdauer notwendig |
Ja |
| Funktionsprüfintervall maximal |
1 a
|
| Diagnose-Testintervall durch interne Testfunktion maximal |
600 s
|
| Stoppkategorie gemäß IEC 60204-1 |
0 |
| Anteil gefahrbringender Ausfälle, bei niedriger Anforderungsrate gemäß SN 31920 |
0,6 %
|
| Anteil gefahrbringender Ausfälle, bei hoher Anforderungsrate gemäß SN 31920 |
40 %
|
| B10-Wert bei hoher Anforderungsrate gemäß SN 31920 |
1 000 000 |
| Ausfallrate [FIT] bei niedriger Anforderungsrate gemäß SN 31920 |
16 FIT |
Elektrische Sicherheit
| Schutzart IP frontseitig gemäß IEC 60529 |
IP20 |
| Berührungsschutz frontseitig gemäß IEC 60529 |
fingersicher |
Umgebungsbedingungen
| Aufstellungshöhe bei Höhe über NN maximal |
4 000 m |
| Umgebungstemperatur, während Betrieb |
-25 ... +60 °C |
| Umgebungstemperatur, während Lagerung |
-40 ... +70 °C |
| Umgebungstemperatur, während Transport |
-40 ... +70 °C |
| Umweltkategorie während Betrieb gemäß IEC 60721 |
3K6 (keine Eisbildung, Betauung nur gelegentlich), 3C3 (kein Salznebel), 3S2 (Sand darf nicht in die Geräte gelangen), 3M6 |
| relative Luftfeuchte während Betrieb |
10 ... 95 % |
| Luftdruck gemäß SN 31205 |
900 ... 1 060 hPa |
IEC 62061
| Sicherheits-Integritätslevel (SIL) gemäß IEC 62061 |
SIL 3 |
ISO 13849
| Kategorie gemäß EN ISO 13849-1 |
4 |
| Performance Level (PL) gemäß ISO 13849-1 |
PL e |
| Kategorie gemäß ISO 13849-1 |
4 |
| Gerätetyp gemäß ISO 13849-1 |
1 |
| Überdimensionierung gemäß ISO 13849-2 notwendig |
Nein |
IEC 61508
| Sicherheits-Integritätslevel (SIL), gemäß IEC 61508 |
3 |
| Sicherheitsgerätetyp gemäß IEC 61508-2 |
Typ B |
| PFHD bei hoher Anforderungsrate gemäß IEC 61508 |
2E-8 1/h |
| PFDavg bei niedriger Anforderungsrate gemäß IEC 61508 |
1,75E-5 |
| Anteil sicherer Ausfälle (SFF) |
99,4 %
|
| HFT gemäß IEC 61508 |
1 |
| T1-Wert für Proof-Test Intervall oder Gebrauchsdauer gemäß IEC 61508 |
20 a
|
UL/CSA Bemessungsdaten
| abgegebene mechanische Leistung [hp], für 1-phasigen Drehstrommotor, bei 110/120 V Bemessungswert |
0,25 hp |
| abgegebene mechanische Leistung [hp], für 1-phasigen Drehstrommotor, bei 230 V Bemessungswert |
0,5 hp |
| abgegebene mechanische Leistung [hp], für 3-phasigen Drehstrommotor, bei 200/208 V Bemessungswert |
1 hp |
| abgegebene mechanische Leistung [hp], für 3-phasigen Drehstrommotor, bei 220/230 V Bemessungswert |
1,5 hp |
| abgegebene mechanische Leistung [hp], für 3-phasigen Drehstrommotor, bei 460/480 V Bemessungswert |
3 hp |
| Betriebsstrom bei AC bei 480 V gemäß UL 508 |
6,1 A
|
Kommerziell - Produktbezogen
| ETIM 9.0 |
EC001037 |
| Produktfamilie |
Motorstarter SIRIUS 3RM1 |
Kommerziell - Lieferbezogen
| Exportkontrollbestimmungen |
AL : N / ECCN : N |
| Regel-Lieferzeit |
5 Tag(e) |
| Verpackungsmaße (L x B x H) |
109,00 x 36,00 x 152,00 mm |
| Nettogewicht |
0,3 kg
|
| Mengeneinheit |
1 Stück |
| Verpackungsmenge |
1 |
| Mindestbestellmenge |
1 |
| Gefahrgut |
Nein |
Kommerziell - Umweltbezogen
| Rücknahmepflichten für Elektro- und Elektronik-Altgeräte (2012/19/EU) |
Ja |
| Einhaltung der Stoffbeschränkungen gemäß RoHS-Richtlinie |
Seit: 01.03.2017 |
| REACH Art. 33 Informationspflicht gemäß der aktuellen Kandidatenliste |
Blei CAS-Nr. 7439-92-1 > 0,1 % (w / w) Bleimonoxid (Bleioxid) CAS-Nr. 1317-36-8 > 0,1 % (w / w) 2-Methyl-1-(4-methylthiophenyl)-2-morpholinopropan-1-on CAS-Nr. 71868-10-5 > 0,1 % (w / w) Melamin CAS-No. 108-78-1 > 0,1 % (w / w) 6,6'-Di-tert-butyl-2,2'-methylendi-p-cresol lblREACHCasNo0237 > 0,1 % (w / w) |
Es gibt noch keine Bewertungen.
