Produktbeschreibung

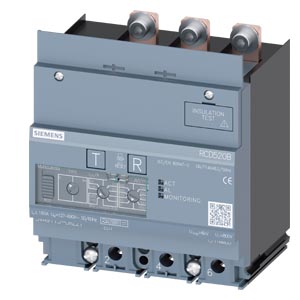

Das Differenzstrom-Schutzgerät RCD520B ist ein modularer Schutzschalter Typ B und B+ für den unteren Anschluss an IEC-Schalter der Baureihe 3VA11. Der dreipolige Baustein mit 160 A Bemessungsstrom eignet sich für Spannungsbereiche von 127 bis 690 V AC und bietet Schutz vor gefährlichen Differenzströmen in Niederspannungsverteilungen. Der Bemessungsfehlerstrom ist stufenlos einstellbar zwischen 0,03 und 5 A, was flexible Anpassung an unterschiedliche Schutzanforderungen ermöglicht. Die Verzögerungszeit kann zwischen 0 und 10.000 ms eingestellt werden, um Selektivität mit nachgelagerten RCD-Schutzeinrichtungen zu gewährleisten. Der Baustein verfügt über integriertes Alarm-Management und ist plombierbar zur Manipulation-Sicherung.
Anwendungsbereiche
Typische Anwendungen sind der differenzstrombezogene Schutz von Energieverteilern in Industrieanlagen, Schaltschränken mit gestaffelter Schutzkonzeption sowie Maschinen mit erhöhtem Leckstrom-Risiko.
Vorteile gegenüber Alternativen
Im Unterschied zu eigenständigen RCD-Schutzschaltern ermöglicht die Anbaumontage auf 3VA11-Schaltern eine platzsparende, kombinierte Überstrom- und Fehlerstrom-Schutzlösung mit gemeinsamer Auslöselogik. Die Befestigung erfolgt mittels Schraubbefestigung auf der Hutschiene; Abmessungen 101,5 × 70 × 100 mm, Nettogewicht 630 g.
Angaben zur Produktsicherheit
Herstellerinformationen:
Siemens AG Digital Industries - Deutschland
Siemenspromenade 2
Baden-Württemberg
Erlangen, Deutschland, 91058
contact@siemens.com
https://www.siemens.com
| Versandgewicht: |
0,8450 kg
|
| Artikelgewicht: |
0,8450 kg
|
| Abmessungen
( Länge × Breite × Höhe ):
|
20,30 × 12,10 × 11,40 cm |
Technische Daten
Kommerziell - Produktbezogen
| ETIM 9.0 |
EC002498 |
| Produktfamilie |
Zubehör und Ersatzteile 3VA9, für IEC-Schalter bis 1250A |
Kommerziell - Lieferbezogen
| Exportkontrollbestimmungen |
AL : N / ECCN : N |
| Regel-Lieferzeit |
3 Tag(e) |
| Verpackungsmaße (L x B x H) |
203,00 x 121,00 x 114,00 mm |
| Nettogewicht |
0,845 kg
|
| Mengeneinheit |
1 Stück |
| Verpackungsmenge |
1 |
| Mindestbestellmenge |
1 |
| Gefahrgut |
Information Gefahrgut-Meldung |
Kommerziell - Umweltbezogen
| Rücknahmepflichten für Elektro- und Elektronik-Altgeräte (2012/19/EU) |
Ja |
| Einhaltung der Stoffbeschränkungen gemäß RoHS-Richtlinie |
Seit: 01.01.2018 |
| REACH Art. 33 Informationspflicht gemäß der aktuellen Kandidatenliste |
Blei CAS-Nr. 7439-92-1 > 0,1 % (w / w) Bleimonoxid (Bleioxid) CAS-Nr. 1317-36-8 > 0,1 % (w / w) 2-(2H-benzotriazol-2-yl)-4-(1,1,3,3-tetramethylbutyl)phenol (UV-329) CAS-No. 3147-75-9 > 0,1 % (w / w) 2,2',6,6'-Tetrabrom-4,4'-isopropylidendiphenol CAS-Nr. 79-94-7 > 0,1 % (w / w) |
Ausführung
| Produkt-Markenname |
SENTRON |
| Produkt-Bezeichnung |
Differenzstromschutzbaustein Typ B und B+ |
| Zubehör |
Differenzstromschutzbaustein Typ B und B+ |
Allgemeine technische Daten
| Befestigungsart |
Schraubbefestigung |
| Polzahl |
3 |
| Schutzart IP / frontseitig |
IP40 |
Spannung
| minimal |
127 V
|
| maximal |
690 V
|
Strom
| Betriebsstrom / bei AC / Bemessungswert |
160 A
|
| Ansprechwert / des Differenzstroms |
0,03;0,05;0,1;0,3;0,5;1;3;5 |
| Produktfunktion / Kommunikation mit Differenzstrom-Schutzgerät |
Nein |
| Produktfunktion / integriert / Alarm-Management |
Ja |
| Produktfunktion / Fernauslösung |
Nein |
| Produkteigenschaft / plombierbar |
Ja |
| Produktfunktion / Auslösecharakteristik wählbar |
Ja |
| Produktfunktion / RCD oder Überwachungsmodus wählbar |
Ja |
| Position / der Einspeisung / am RCD-Baustein |
oben oder unten |
| Ausführung des elektrischen Anschlusses / für Hauptstromkreis |
Schienenanschluss |
| Einstellwerte / der Grenznichtauslösezeit |
0;0,06;0,15;0,3;0,5;1,0;2,0;3,0;5,0;10,0 |
| Typ des Ausgelöstmelders / elektrisch |
Ja |
| Typ des Ausgelöstmelders / Kommunikation |
Nein |
| Verlustleistung [W] / maximal |
7,6 W
|
| Betriebsfrequenz / Bemessungswert / maximal |
60 Hz
|
| minimal |
0 Hz
|
| maximal |
100 000 Hz |
Mechanischer Aufbau
| Höhe |
100 mm
|
| Breite |
101,5 mm
|
| Tiefe |
70 mm
|
| Nettogewicht |
630 g
|
| Nettogewicht pro ME |
845 g
|
Anschlüsse gemäß UL
| minimal |
-25 °C |
| maximal |
70 °C |
