Produktbeschreibung

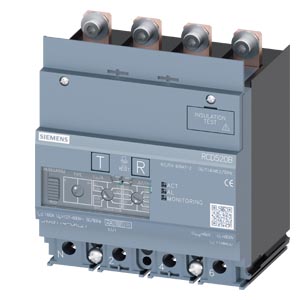

Das Differenzstrom-Schutzgerät RCD520B ist ein vierfach poliges Schutzmodul der SENTRON-Produktfamilie von Siemens und dient der Ergänzung von Niederspannungsschaltern der 3VA-Serie bis 1250 A. Der Baustein realisiert einen Typ-B- oder Typ-B+-Differenzschutz und wird unten an den Hauptschalter angebaut. Technische Eckdaten: Bemessungsstrom 160 A bei einer Spannungsbereich von 127 bis 690 V. Der Bemessungsfehlerstrom ist stufenlos einstellbar zwischen 0,03 und 5 A (Standardwerte: 0,03 / 0,05 / 0,1 / 0,3 / 0,5 / 1 / 3 / 5 A). Die Auslöseverzögerung tv ist über einen Drehschalter von 0 bis 10.000 ms konfigurierbar. Das Gerät hat eine Schutzart IP40 frontseitig und ist mit Schraubbefestigung auf der Tragschiene montierbar. Abmessungen: 100 × 101,5 × 70 mm, Gewicht 710 g.
Anwendungsbereiche
Typische Einsatzfelder sind Schutzschaltungen in Schaltschränken für Maschinen und Anlagen sowie die Fehlerstromüberwachung in Niederspannungsverteilern mit hohen Bemessungsströmen (ab 100 A). Das Modul eignet sich besonders für Anwendungen mit Gleichstromkomponenten oder frequenzgesteuerten Motoren, wo ein Typ-B-Schutz erforderlich ist. Das Gerät verfügt über ein integriertes Alarm-Management und ist plombierbar.
Vorteile gegenüber Alternativen
Im Unterschied zu separaten Differenzschaltern ermöglicht dieses Stecksystem eine flexible Nachrüstung bestehender 3VA-Schalter ohne Austausch des Hauptgeräts. Die Ausführung als Baustein reduziert Schaltschrankraum und vereinfacht Verdrahtung in engen Montageräumen.
Angaben zur Produktsicherheit
Herstellerinformationen:
Siemens AG Digital Industries - Deutschland
Siemenspromenade 2
Baden-Württemberg
Erlangen, Deutschland, 91058
contact@siemens.com
https://www.siemens.com
| Versandgewicht: |
0,9330 kg
|
| Artikelgewicht: |
0,9330 kg
|
| Abmessungen
( Länge × Breite × Höhe ):
|
20,30 × 12,10 × 11,40 cm |
Technische Daten
Kommerziell - Produktbezogen
| ETIM 9.0 |
EC002498 |
| Produktfamilie |
Zubehör und Ersatzteile 3VA9, für IEC-Schalter bis 1250A |
Kommerziell - Lieferbezogen
| Exportkontrollbestimmungen |
AL : N / ECCN : N |
| Regel-Lieferzeit |
3 Tag(e) |
| Verpackungsmaße (L x B x H) |
203,00 x 121,00 x 114,00 mm |
| Nettogewicht |
0,933 kg
|
| Mengeneinheit |
1 Stück |
| Verpackungsmenge |
1 |
| Mindestbestellmenge |
1 |
| Gefahrgut |
Information Gefahrgut-Meldung |
Kommerziell - Umweltbezogen
| Rücknahmepflichten für Elektro- und Elektronik-Altgeräte (2012/19/EU) |
Ja |
| Einhaltung der Stoffbeschränkungen gemäß RoHS-Richtlinie |
Seit: 01.01.2018 |
| REACH Art. 33 Informationspflicht gemäß der aktuellen Kandidatenliste |
Blei CAS-Nr. 7439-92-1 > 0,1 % (w / w) Bleimonoxid (Bleioxid) CAS-Nr. 1317-36-8 > 0,1 % (w / w) 2-(2H-benzotriazol-2-yl)-4-(1,1,3,3-tetramethylbutyl)phenol (UV-329) CAS-No. 3147-75-9 > 0,1 % (w / w) 2,2',6,6'-Tetrabrom-4,4'-isopropylidendiphenol CAS-Nr. 79-94-7 > 0,1 % (w / w) |
Ausführung
| Produkt-Markenname |
SENTRON |
| Produkt-Bezeichnung |
Differenzstromschutzbaustein Typ B und B+ |
| Zubehör |
Differenzstromschutzbaustein Typ B und B+ |
Allgemeine technische Daten
| Befestigungsart |
Schraubbefestigung |
| Polzahl |
4 |
| Schutzart IP / frontseitig |
IP40 |
Spannung
| minimal |
127 V
|
| maximal |
690 V
|
Strom
| Betriebsstrom / bei AC / Bemessungswert |
160 A
|
| Ansprechwert / des Differenzstroms |
0,03;0,05;0,1;0,3;0,5;1;3;5 |
| Produktfunktion / Kommunikation mit Differenzstrom-Schutzgerät |
Nein |
| Produktfunktion / integriert / Alarm-Management |
Ja |
| Produktfunktion / Fernauslösung |
Nein |
| Produkteigenschaft / plombierbar |
Ja |
| Produktfunktion / Auslösecharakteristik wählbar |
Ja |
| Produktfunktion / RCD oder Überwachungsmodus wählbar |
Ja |
| Position / der Einspeisung / am RCD-Baustein |
oben oder unten |
| Ausführung des elektrischen Anschlusses / für Hauptstromkreis |
Schienenanschluss |
| Einstellwerte / der Grenznichtauslösezeit |
0;0,06;0,15;0,3;0,5;1,0;2,0;3,0;5,0;10,0 |
| Typ des Ausgelöstmelders / elektrisch |
Ja |
| Typ des Ausgelöstmelders / Kommunikation |
Nein |
| Verlustleistung [W] / maximal |
7,6 W
|
| Betriebsfrequenz / Bemessungswert / maximal |
60 Hz
|
| minimal |
0 Hz
|
| maximal |
100 000 Hz |
Mechanischer Aufbau
| Höhe |
100 mm
|
| Breite |
101,5 mm
|
| Tiefe |
70 mm
|
| Nettogewicht |
710 g
|
| Nettogewicht pro ME |
933 g
|
Anschlüsse gemäß UL
| minimal |
-25 °C |
| maximal |
70 °C |
