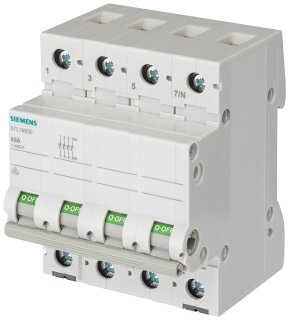

Ein-Aus-Schalter SENTRON 5TL1663-0 63 A 3P+N 440 V

Artikelnummer: SIE-5TL1663-0
GTIN: 4001869469034
HAN: 5TL1663-0
Inhalt: 1 Stück

Ein-Aus-Schalter 63 A, 3-polig + Neutralleiter, 440 V AC, 10 kA Kurzschlussstromfestigkeit. Lasttrennschalter für Schaltschrank-Hauptschalter in.

24,61 €

inkl. 19% USt. , zzgl.

Unverbindliche Preisempfehlung des Herstellers: 98,77 €

● Verfügbar, Lieferzeit 1 - 4 Werktage (DE - Ausland abweichend)

Stück

Fachhandel für Industrieelektronik

Sichere Zahlung

Schneller Versand

Persönliche Fachberatung

Produktbeschreibung

Der Ein-Aus-Schalter SENTRON 5TL1663-0 ist ein Lasttrennschalter mit drei Phasen plus Neutralleiter (3P+N) und einem Bemessungsstrom von 63 A für 440 V Wechselspannung (50/60 Hz). Das Schaltgerät bietet eine Kurzschlussstromfestigkeit von 10 kA und ein Schaltvermögen von 196 A, wodurch es sichere Abschaltungen von Lastkreisen in AC-Stromversorgungen ermöglicht. Die Anschlussquerschnitte liegen zwischen 1 mm² und 35 mm² je Pol. Der Schalter ist in der SENTRON-Familie klassifiziert und entspricht der ETIM-Klasse EC001545 für Reiheneinbau-Geräte.

Anwendungsbereiche

Typische Anwendungsfelder sind die Absicherung und Lasttrennfunktion in Niederspannungsverteilern, die Abschaltung von Drehstrom-Verbrauchergruppen in Schaltschränken sowie die Kontrollfunktion in Steuerstromkreisen von Pumpen- und Kompressor-Anlagen. Der Schalter wird auf Hutschiene montiert und nimmt 4 Breiten-Teilungseinheiten ein. Mit einer Verlustleistung von 2,2 W pro Pol im warmen Betriebszustand ist der thermische Eintrag in den Schaltschrank minimal. RoHS-konform seit 2013, REACH-konform, gemäß 2012/19/EU rücknahmepflichtig.

Angaben zur Produktsicherheit

Herstellerinformationen:

Siemens AG Digital Industries - Deutschland
Siemenspromenade 2
Baden-Württemberg
Erlangen, Deutschland, 91058
contact@siemens.com
https://www.siemens.com

Versandgewicht:	0,4030 kg
Artikelgewicht:	0,4030 kg
Abmessungen ( Länge × Breite × Höhe ):	9,20 × 8,20 × 7,40 cm

Technische Daten

Kommerziell - Produktbezogen

Produktfamilie	SENTRON Ein-Aus-Schalter 5TL1

Kommerziell - Lieferbezogen

Exportkontrollbestimmungen	AL : N / ECCN : N
Regel-Lieferzeit	10 Tag(e)
Verpackungsmaße (L x B x H)	92,00 x 82,00 x 74,00 mm
Nettogewicht	0,4025 kg
Mengeneinheit	1 Stück
Verpackungsmenge	1
Mindestbestellmenge	1
Gefahrgut	Nein

Kommerziell - Umweltbezogen

Rücknahmepflichten für Elektro- und Elektronik-Altgeräte (2012/19/EU)	Ja
Einhaltung der Stoffbeschränkungen gemäß RoHS-Richtlinie	Seit: 01.06.2013
REACH Art. 33 Informationspflicht gemäß der aktuellen Kandidatenliste	Reach Information

Ausführung

Produkt-Markenname	SENTRON
Produkt-Bezeichnung	Ein-Aus-Schalter
Ausführung des Produkts	3 Schließer + N
Ausführung der Schaltfunktion	Ein-Aus-Schalter

Allgemeine technische Daten

Polzahl	3
Ausführung der Pole	3P+N
Kurzschlussstromfestigkeit	10 kA
Spannungsart der Betriebsspannung	AC

Versorgungsspannung

Betriebsspannung Bemessungswert	440 V
Wertebereich der Betriebsfrequenz	50/60 Hz

Schutzart und Schutzklasse

Schutzart IP	sonstige

Schaltvermögen

Schaltvermögen Strom Bemessungswert	0,196 kA

Verlustleistung

Verlustleistung [W] bei Bemessungswert Strom bei AC bei warmem Betriebszustand je Pol	2,2 W

Hauptstromkreis

Betriebsstrom Bemessungswert	63 A

Produktdetails

Produktbestandteil Signallampe	Nein
Anzahl der Schließer	3

Produktfunktion

Produktfunktion Zwangsöffnung (nach DIN VDE 0113)	Nein
minimal	1 mm²
maximal	35 mm²

Mechanischer Aufbau

Höhe	89,8 mm
Tiefe	74,5 mm
Einbautiefe	70 mm
Anzahl der Breiten-Teilungseinheiten	4
Nettogewicht pro ME	402,5 g
minimal	-5 °C
maximal	40 °C
Umgebungstemperatur während Lagerung minimal	-25 °C
