Produktbeschreibung

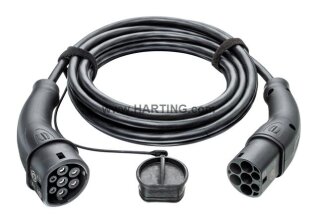

Das Ladekabel Mode 3 ist eine stationäre Ladelösung für Elektrofahrzeuge nach IEC 62196. Mit Typ-2-Buchse auf der Fahrzeugseite und Typ-2-Stift auf der Infrastrukturseite ermöglicht das gerade Kabel den Anschluss an öffentliche Ladesäulen und private Wallboxen. Die Bemessungsspannung von 480 V AC und der Bemessungsstrom von 20 A erlauben eine Ladeleistung von 11 kW bei 3-phasiger Versorgung. Der Adernaufbau mit fünf Leitern zu 2,5 mm² plus 0,5-mm²-Signalader ermöglicht die durchgehende Kommunikation zwischen Fahrzeug und Ladestation. Die versilberten Kupferkontakte bieten Stromübergang und Korrosionsbeständigkeit. Das Polyamid-Gehäuse in Schwarz ist mechanisch robust und beständig gegen UV-Strahlung sowie Witterungseinflüsse im Freien. Die 2,5 m Kabellänge bietet ausreichende Reichweite für flexible Parkpositionen an Ladesäulen und Wallboxen. Das Kabel wird mit Crimpanschlüssen nicht trennbar gefertigt und erfüllt die Normen IEC 62196-1, IEC 62196-2, IEC 61851-1 und IEC 62893. CE- und VDE-Zulassung garantieren sichere Anwendung in Europa.
Anwendungsbereiche
Typische Einsatzfelder sind öffentliche Ladesäulen in Parkhäusern, Fuhrparkstationen sowie private Wallboxen für Eigenheime und Mehrfamilienhäuser. Das Kabel unterstützt standardisierte Schnellladevorgänge bis zu Ladezyklen im Dauerbetrieb von Flottenbetreibern.
Produktseite HARTING ->
Angaben zur Produktsicherheit
Herstellerinformationen:
HARTING Deutschland GmbH & Co. KG
Simeonscarre 1
Nordrhein-Westfalen
Minden, Deutschland, 32427
de@harting.com
https://www.harting-deutschland.de
Technische Daten
Bezeichnung
| Komponente |
Ladekabel |
| Beschreibung |
gerades Kabel |
| Lademodus |
Mode 3 |
| Steckverbinder 1 |
Typ 2, Buchse (Fahrzeugseite) |
| Steckverbinder 2 |
Typ 2, Stift (Infastrukturseite) |
Ausführung
| Kabellänge |
2,5 m
|
| Adernaufbau |
5x 2,5 mm² + 0,5 mm² |
| Anschlussart |
Crimpanschluss, nicht trennbar |
| Anzahl der Phasen |
3 |
| Kontaktanzahl |
7 |
| Anzahl Signalkontakte |
2 |
| Anzahl Powerkontakte |
5 |
| Kontaktbestückung |
Signal: CP, PP, Power: L1, L2, L3, N, PE |
| Hinweise |
Auf Anfrage auch mit kundenspezifischem Logo erhältlich. |
Technische Kennwerte
| Bemessungsstrom (Signal) |
2 A
|
| Bemessungsspannung (Signal) |
30 V
|
| Bemessungsstrom (Power) |
20 A
|
| Bemessungsspannung (Power) |
480 V
|
| Stromart |
AC |
| Ladeleistung |
11 kW
|
| Kodierwiderstand |
680 Ohm zwischen PE und PP |
| Umgebungstemperatur |
-30 ... +50 °C in Betrieb, -40 ... +80 °C Lagerung/Transport |
| Luftdruck |
>=540 hPa ~ 5000 m |
| Steckkraft |
< 100 N |
| Ziehkraft |
< 100 N |
| Steckzyklen |
>= 10.000 |
| Schutzart nach IEC 60529 |
IP44 im gesteckten Zustand |
| Kabeldurchmesser |
12,5 mm ± 0,2 mm |
| Minimaler Biegeradius |
9x Kabeldurchmesser (wiederholtes Biegen) |
| Leiterwiderstand @ 20 °C |
<=7,98 ?/km @ 2,5 mm², <=39 ?/km @ 0,5 mm² |
Materialeigenschaften
| Werkstoff Einsatz |
Polyamid (PA) |
| Farbe Einsatz |
schwarz |
| Werkstoff Kontakte |
Kupferlegierung |
| Kontaktoberfläche |
versilbert |
| Werkstoff Gehäuse |
Polyamid (PA) |
| Farbe Gehäuse |
schwarz |
| Werkstoff Kappe |
Thermoplastisches Polyurethan (TPU) |
| Werkstoff Kabel |
Thermoplastisches Polyurethan (TPU) |
| Farbe Kabel |
schwarz |
| Materialbrennbarkeitsklasse nach UL 94 |
V-0 |
| RoHS |
konform mit Ausnahme |
| RoHS-Ausnahmen |
6c.: Kupferlegierung mit einem Massenanteil von bis zu 4 % Blei |
| ELV Status |
konform mit Ausnahme |
| China RoHS |
50 |
| REACH Annex XVII Stoffe |
nicht enthalten |
| REACH ANNEX XIV Stoffe |
nicht enthalten |
| REACH SVHC Stoffe |
Blei |
| California Proposition 65 Stoffe |
Blei |
Normen und Zulassungen
| Normen |
IEC 62196-1, IEC 62196-2, IEC 61851-1, IEC 62893 |
| Zulassungen |
CE, VDE |
Kaufmännische Daten
| Packungsgröße |
1 |
| Nettogewicht |
1.095 g
|
| Ursprungsland |
Rumänien |
| europäische Zolltarifnummer |
85444290 |
| GTIN |
5713141063586 |
| eCl@ss |
27144705 Ladeleitung E-Mobility |
| ETIM |
EC002897 |
| UNSPSC 24.0 |
25175004 |
