Produktbeschreibung

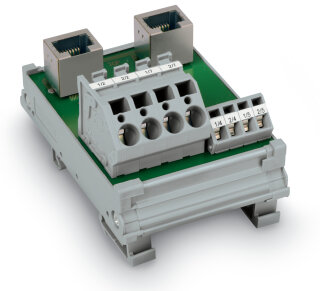

Das Übergabemodul 289-965 von WAGO verbindet feldseitig zwei RJ-45-Steckverbinder mit leiterplattenseitigen CAGE CLAMP-Klemmblöcken. Das Modul arbeitet als Interface zwischen Stromsensormodulen (789-620, 789-621, 789-622) und der Steuerungsebene im Schaltschrank. Die feldseitige Schnittstelle besteht aus zwei abgeschirmten RJ-45-Buchsen mit je 8 Polzahl; konfektionierte UTP-Kabel (500 Steckzyklen) verbinden externe Sensoren. Die leiterplattenseitige Verdrahtung erfolgt über zwei separate Klemmblöcke der WAGO-Serien 236 und 745 mit unterschiedlichen Leiterquerschnittsbereichen: Serie 236 für die Versorgungsleitungen (2, 7; 0,08–2,5 mm²), Serie 745 für die Datenleitungen D+ und D? (Klemmstellen 4, 5; 0,2–6 mm²). Der Nennstrom liegt bei 1,5 A, die Isolationsspannung bei mindestens 500 MOhm und die Betriebstemperatur im industriellen Bereich ?20 bis +85 °C. Das Modul wird auf einer Tragschiene 35 mm montiert und nimmt nur 58 mm Breite ein.
Anwendungsbereiche
Typische Anwendungen sind die Verdrahtung von Stromsensoren in Verteilschränken, die Anbindung von Messwerterfassungsmodulen an SPS-Eingänge oder die Schnittstelle zwischen feldgebundenen Sensornetzen und dezentralen Steuerungen.
Vorteile gegenüber Alternativen
Im Unterschied zu direkter Leiterplattenverdrahtung bietet das Modul eine modulare, wartbare Schnittstelle mit standardisierter RJ-45-Schnittstelle feldseitig. Das Gehäuse ist für Montagesockel vorbereitet und lässt sich ohne Werkzeug in bestehende Schaltschrank-Layouts integrieren.
Produktseite WAGO ->
Angaben zur Produktsicherheit
Herstellerinformationen:
WAGO GmbH & Co. KG
Hansastr. 27
Bayern
München, Deutschland, 32423
info@wago.com
https://www.wago.com
| Versandgewicht: |
0,0700 kg
|
| Artikelgewicht: |
0,0700 kg
|
| Abmessungen
( Länge × Breite × Höhe ):
|
8,50 × 5,80 × 4,00 cm |
| Technische Daten: |
Technische Daten
Elektrische Daten
| Nennstrom |
1,5 A
|
| Isolationswiderstand |
>= 500 MOhm |
Sicherheit und Schutz
| Spannungsfestigkeit Kontakt/Kontakt (AC, 1 min) |
0,5kVeff |
Anschlussdaten
| Steckzyklen |
500 |
| Verbindungskabel |
konfektionierte RJ-45-Kabel (empfohlen: UTP) |
| Steckverbinder |
2 x RJ-45 abgeschirmt |
| Polzahl 1 |
8 |
| Anschlusstyp |
Klemmstellen 4, 5 |
| Hinweis (Leiterquerschnitt) |
12 AWG: THHN, THWN |
| Bauform |
Leiterplattenklemmen |
| Polzahl |
4 |
| Anschlusstechnik |
CAGE CLAMP® |
| WAGO Klemme |
WAGO Serie 745 |
| Eindrähtiger Leiter |
0,2 ... 6 mm² / 24 ... 10 AWG |
| Feindrähtiger Leiter |
0,2 ... 6 mm² / 24 ... 10 AWG |
| Abisolierlänge |
11 ... 12 mm / 0.43 ... 0.47 inch |
Anschluss 1
| Steckverbinder |
2 x RJ-45 abgeschirmt |
| Polzahl 1 |
8 |
| Anschlusstyp |
System |
| Hinweis (Leiterquerschnitt) |
12 AWG: THHN, THWN |
Anschluss 2
| Bauform |
Leiterplattenklemmen |
| Polzahl |
8 |
| Anschlusstyp |
Klemmstellen 2, 7 |
| Anschlusstechnik |
CAGE CLAMP® |
| WAGO Klemme |
WAGO Serie 236 |
| Eindrähtiger Leiter |
0,08 ... 2,5 mm² / 28 ... 12 AWG |
| Feindrähtiger Leiter |
0,08 ... 2,5 mm² / 28 ... 12 AWG |
| Abisolierlänge |
5 ... 6 mm / 0.2 ... 0.24 inch |
Anschluss 3
| Bauform |
Leiterplattenklemmen |
| Polzahl |
4 |
| Anschlusstyp |
Klemmstellen 4, 5 |
| Anschlusstechnik |
CAGE CLAMP® |
| WAGO Klemme |
WAGO Serie 745 |
| Eindrähtiger Leiter |
0,2 ... 6 mm² / 24 ... 10 AWG |
| Feindrähtiger Leiter |
0,2 ... 6 mm² / 24 ... 10 AWG |
| Abisolierlänge |
11 ... 12 mm / 0.43 ... 0.47 inch |
Geometrische Daten
| Breite |
58 mm / 2.283 inch |
| Höhe |
85 mm / 3.346 inch |
| Tiefe ab Oberkante Tragschiene |
45 mm / 1.772 inch |
Mechanische Daten
| Montageart |
Tragschiene 35 |
| Gehäusebauform |
Montagesockel |
| Steckzyklen |
500 |
Werkstoffdaten
| Brandlast |
0,756MJ |
| Gewicht |
70 g
|
Umgebungsbedingungen
| Umgebungstemperatur (Betrieb) |
-20 ... +85 °C |
Kaufmännische Daten
| Produktgruppe |
6 (INTERFACE ELECTRONIC) |
| VPE (UVPE) |
5 (1) St. |
| Verpackungsart |
Karton |
| Ursprungsland |
DE |
| GTIN |
4045454830038 |
| Zolltarifnummer |
85366990990 |
Produktklassifikation
| UNSPSC |
39121421 |
| eCl@ss 10.0 |
27-44-03-02 |
| eCl@ss 9.0 |
27-44-03-02 |
| ETIM 9.0 |
EC001132 |
| ETIM 10.0 |
EC001132 |
| ECCN |
NO US CLASSIFICATION |
Environmental Product Compliance
| Carbon Footprint |
Link |
| RoHS Compliance Status |
Compliant,No Exemption |
|
