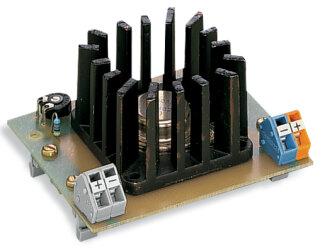

Konstantspannungsquelle WAGO 289-907 DC 24 V 3 A

Konstantspannungsquelle WAGO 289-907 DC 24 V 3 A

Artikelnummer: WAG-289-907
GTIN: 4050821157557
HAN: 289-907
Inhalt: 1 Stück

Konstantspannungsquelle 27–35 V Eingang, 24 V / 3 A Ausgang. CAGE CLAMP-Anschluss, Hutschienenmontage. Für Schaltschrank-Steuerungen.

58,67 €

inkl. 19% USt. , zzgl.

Unverbindliche Preisempfehlung des Herstellers: 90,70 €

● Verfügbar, Lieferzeit 1 - 4 Werktage (DE - Ausland abweichend)

Stück

Fachhandel für Industrieelektronik

Sichere Zahlung

Schneller Versand

Persönliche Fachberatung

Produktbeschreibung

Die Konstantspannungsquelle WAGO 289-907 ist eine Gleichstrom-Versorgungseinheit für Steuerstromkreise und Automatisierungsanlagen. Das Gerät stabilisiert einen Eingangsspannungsbereich von 27 bis 35 V Gleichspannung auf eine konstante Ausgangsspannung von 24 V bei bis zu 3 A Ausgangsstrom. Die Ausgangsspannung liegt im Toleranzbereich von ±10 %. Die Anschlussleitungen werden über CAGE CLAMP-Klemmen angebunden; zulässige Leiterquerschnitte sind 0,08 bis 2,5 mm² (Einzel- und Feindraht), was eine flexible Verdrahtung in Schaltschränken ermöglicht. Die Abisolierlänge beträgt 5 bis 6 mm.

Anwendungsbereiche

Typische Anwendungen sind die Spannungsversorgung von SPS-Eingängen und Feldgeräten in Schaltschränken von Verpackungsmaschinen sowie die Versorgung von Sensoraktoren und digitalen Modulen in dezentralen Steuerungsverteilern. Auch bei der Stromversorgung von Frequenzumrichtern und Antriebskontrollern mit instabilen oder schwankenden Eingangsspannungen kommt die Konstantspannungsquelle zum Einsatz. Das Gerät ist für den Betrieb bei Umgebungstemperaturen zwischen ?25 und +40 °C ausgelegt und bietet damit einen breiten Einsatzbereich vom ungeheizten Nebengebäude bis zur klimatisierten Fabrikationsstätte.

Vorteile gegenüber Alternativen

Im Unterschied zu Schalt-Netzteilen mit PWM-Regelung reagiert diese lineare Konstantspannungsquelle auf Spannungsschwankungen verzögerungsfrei und ohne hochfrequente Schaltfrequenz-Störstrahlung. Das macht sie besonders geeignet für EMV-empfindliche Anwendungen. Die Montageart ist Hutschienenmontage nach EN 60715 (35 mm), Breite 78,5 mm, Tiefe 66 mm ab Schiene. Für den erforderlichen Berührungsschutz können WAGO-Abdeckprofile der Serie 709 verwendet werden.

Produktseite WAGO ->

Angaben zur Produktsicherheit

Herstellerinformationen:

WAGO GmbH & Co. KG
Hansastr. 27
Bayern
München, Deutschland, 32423
info@wago.com
https://www.wago.com

Versandgewicht:

0,1707 kg

Artikelgewicht:

0,1707 kg

Abmessungen ( Länge × Breite × Höhe ):

6,60 × 7,85 × 3,90 cm

Technische Daten:

Technische Daten

Hinweise

Sicherheitshinweis	Achtung! Berührbare spannungsführende Teile! Ein notwendiger Berührungsschutz ist durch den Anlagenerrichter sicherzustellen, z. B. mit einem WAGO-Abdeckprofil der Serie 709 (siehe Zubehör) oder einer ähnlichen Abdeckung. Die für den jeweiligen Anwendungsfall zu beachtenden Errichtungsbestimmungen s

Technische Daten

Eingangsspannungsbereich	DC 27 ... 35 V
Nennnetzfrequenz-Bereich	0 Hz
Ausgangsnennspannung Ua Nenn	DC 24 V
Ausgangsspannungsbereich	±10 %
Ausgangsnennstrom Ia Nenn	3 A

Eingang

Eingangsspannungsbereich	DC 27 ... 35 V
Nennnetzfrequenz-Bereich	0 Hz

Ausgang

Ausgangsnennspannung Ua Nenn	DC 24 V
Ausgangsspannungsbereich	±10 %
Ausgangsnennstrom Ia Nenn	3 A

Sicherheit und Schutz

Schutzart	IP00; gemäß EN 60529
Verschmutzungsgrad	2
Reihenschaltbar	Nein

Anschlussdaten

Hinweis (Leiterquerschnitt)	12 AWG: THHN, THWN
Anschlusstechnik	CAGE CLAMP®
WAGO Klemme	WAGO Serie 236
Eindrähtiger Leiter	0,08 ... 2,5 mm² / 28 ... 12 AWG
Feindrähtiger Leiter	0,08 ... 2,5 mm² / 28 ... 12 AWG
Abisolierlänge	5 ... 6 mm / 0.2 ... 0.24 inch

Anschluss 1

Anschlusstechnik	CAGE CLAMP®
WAGO Klemme	WAGO Serie 236
Eindrähtiger Leiter	0,08 ... 2,5 mm² / 28 ... 12 AWG
Feindrähtiger Leiter	0,08 ... 2,5 mm² / 28 ... 12 AWG
Abisolierlänge	5 ... 6 mm / 0.2 ... 0.24 inch

Geometrische Daten

Breite	78,5 mm / 3.091 inch
Höhe	39 mm
Tiefe ab Oberkante Tragschiene	66 mm /

Mechanische Daten

Gehäusebauform	Leiterplatte mit Montagefüßen
Montageart	Tragschiene 35

Werkstoffdaten

Brandlast	0,056MJ
Gewicht	170,7 g

Umgebungsbedingungen

Umgebungstemperatur (Betrieb)	-25 ... +40 °C

Normen und Bestimmungen

Konformitätskennzeichnung	CE

Kaufmännische Daten

Produktgruppe	6 (INTERFACE ELECTRONIC)
VPE (UVPE)	10 (1) St.
Verpackungsart	Karton
Ursprungsland	DE
GTIN	4050821157557
Zolltarifnummer	85044083900

Produktklassifikation

UNSPSC	39121004
eCl@ss 10.0	27-04-07-01
eCl@ss 9.0	27-04-07-01
ETIM 9.0	EC002540
ETIM 10.0	EC002540
ECCN	NO US CLASSIFICATION

Environmental Product Compliance

CAS-No.	1303-86-21317-36-87439-92-179-94-7
REACH Candidate List Substance	2,2',6,6'-tetrabromo-4,4'-isopropylidenediphenolDiboron trioxideLeadLead monoxide
RoHS Compliance Status	Compliant,With Exemption
RoHS Exemption	7(c)-I
SCIP notification number (Austria)	2dfe8c6c-8af9-4667-a2b2-239ac06daa6b
SCIP notification number (Belgium)	69dc9620-5adc-4bdf-86c3-4af1dc991829
SCIP notification number (Bulgaria)	9c65da16-107c-41cc-881c-b963a0beea2e
SCIP notification number (Czech Republic)	9cbd42be-360e-48c8-a2ba-a89cedc26980
SCIP notification number (Denmark)	92ee9086-8727-4ea1-b8f9-918e3b1e8d58
SCIP notification number (Finland)	75ff3c3a-9d5f-4bbb-ab89-916596539fa2
SCIP notification number (France)	9b2d5da7-eb0d-4968-9c3d-92664fc3eef5
SCIP notification number (Germany)	11ca3c5f-1f86-4a07-bd96-6b1f65ffbb59
SCIP notification number (Hungary)	688585c9-b954-46d0-ab5b-58de8d2e0c22
SCIP notification number (Italy)	c448831e-a0ea-4567-ae8a-571e7eb30085
SCIP notification number (Netherlands)	54aad77c-75f6-437a-b357-9aeee094730e
SCIP notification number (Poland)	a55a37df-225d-4646-9609-c36ca14dd34d
SCIP notification number (Romania)	811c5318-3fd1-4222-9ec7-7a2eb0d1cf8c
SCIP notification number (Sweden)	c47744d8-ac4a-418f-a858-6df75f86d0b2
