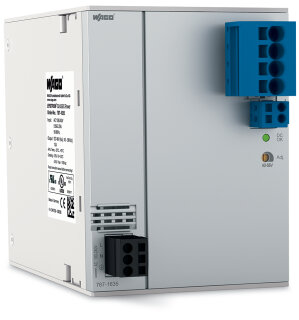

Primär getaktete Stromversorgung WAGO 787-1635 Classic 48 V 10 A

Primär getaktete Stromversorgung WAGO 787-1635 Classic 48 V 10 A

Artikelnummer: WAG-787-1635
GTIN: 4055143060547
HAN: 787-1635
Inhalt: 1 Stück

Hersteller WAGO

1-phasige Stromversorgung 48 V DC, 10 A, 480 W. Eingangsspannung AC 85–264 V, galvanisch getrennte SELV-Ausgabe.

537,25 €

inkl. 19% USt. ,

Unverbindliche Preisempfehlung des Herstellers: 830,62 €

● Verfügbar, Lieferzeit 1 - 4 Werktage (DE - Ausland abweichend)

Stück

Fachhandel für Industrieelektronik

Sichere Zahlung

Schneller Versand

Persönliche Fachberatung

Produktbeschreibung

Die Stromversorgung WAGO 787-1635 ist eine primär getaktete Schaltnetzteileinheit der Classic-Serie für den Schaltschrankeinbau in Steuerungen und Automatisierungsanlagen. Die Einheit arbeitet einphasig mit einem Eingangsspannungsbereich von AC 85 bis 264 V sowie DC 120 bis 300 V und liefert an der Ausgangsseite konstante DC 48 V bei bis zu 10 A Nennstrom, was einer Leistung von 480 W entspricht. Die Ausgangsspannung ist galvanisch getrennt (SELV gemäß UL 60950-1, PELV gemäß EN 60204) und im Bereich 40 bis 56 V einstellbar mit einer Regelabweichung von maximal 1 %. Der Anschluss erfolgt über WAGO-Push-in-CAGE-CLAMP-Klemmen für Leiterquerschnitte von 0,5 bis 10 mm².

Anwendungsbereiche

Typische Anwendungen sind die Versorgung von Steuerungsmodulen, Feldgeräten und Sensornetzen in Produktionsanlagen sowie die redundante 48-V-Stromversorgung in Maschinensteuerungen und Verpackungsanlagen. Ein zusätzlicher DC-OK-Kontakt (Schließer bis 30 V / 1 A) signalisiert den korrekten Betriebszustand und ermöglicht die Überwachung durch die Steuerung. Die Einheit ist selbstkühlend durch natürliche Konvektion bei horizontaler Montage und arbeitet im Temperaturbereich ?25 bis +70 °C. TopBoost-Funktion unterstützt den Kaltstartbetrieb bis ?40 °C. Sie ist parallel- und reihenschaltbar und trägt die DNV-Zulassung.

Produktseite WAGO ->

Angaben zur Produktsicherheit

Herstellerinformationen:

WAGO GmbH & Co. KG
Hansastr. 27
Bayern
München, Deutschland, 32423
info@wago.com
https://www.wago.com

Versandgewicht:	1,6000 kg
Artikelgewicht:	1,6000 kg
Abmessungen ( Länge × Breite × Höhe ):	17,00 × 9,50 × 12,70 cm

Technische Daten

Phasen	1
Eingangsnennspannung Ue Nenn	1 x AC 100 ... 240 V
Eingangsspannungsbereich	1 x AC 85 ... 264 V; DC 120 ... 300 V
Eingangsspannungsderating	-2,5 %/V (< AC 100 V)
Nennnetzfrequenz-Bereich	44 ... 66 Hz; 0 Hz
Eingangsstrom Ie	<= 2,23 A (AC 230 V); <= 5,56 A (AC 100 V)
Einschaltstrom	<= 30 A
Leistungsfaktorkorrektur (PFC)	Aktiv
Netzausfall-Überbrückung	>= 20 ms (AC 230 V); >= 20 ms (AC 100 V)
Ausgangsnennspannung Ua Nenn	DC 48 V (SELV)
Ausgangsspannungsbereich	DC 40 ... 56 V (einstellbar)
Voreinstellung	DC 48 V
Ausgangsnennstrom Ia Nenn	10 A (DC 48 V)
Ausgangsnennleistung	480 W
Regelabweichung	<= 1 %
Restwelligkeit	<= 80 mV (Spitze ? Spitze)
Strombegrenzung	1,1 x Ia Nenn typ.
Verhalten bei Überlast	Konstantstrom
TopBoost	Siehe Beipackzettel
Signalisierung	1 x LED DC OK (grün)1 x DC-OK-Kontakt (Schließer; max. AC/DC 30 V; 1 A)
Betriebsanzeige	LED grün (Ua)
Verlustleistung Pv	<= 11,7 W; <= 36,3 W (AC 230 V; Nennlast)
Verlustleistung max. Pv max.	64,9 W (AC 100 V / DC 48 V; 10 A)
Wirkungsgrad typ.	93 %
Interne Sicherung	T 10 A / AC 250 V
Vorsicherung (notwendig)	Für DC-Eingangsspannung ist eine externe DC-Sicherung erforderlich.
Vorsicherung (empfohlen)	Leitungsschutzschalter 10 A, 16 A; Charakteristik B oder C

Eingang

Phasen	1
Eingangsnennspannung Ue Nenn	1 x AC 100 ... 240 V
Eingangsspannungsbereich	1 x AC 85 ... 264 V; DC 120 ... 300 V
Eingangsspannungsderating	-2,5 %/V (< AC 100 V)
Nennnetzfrequenz-Bereich	44 ... 66 Hz; 0 Hz
Eingangsstrom Ie	<= 2,23 A (AC 230 V); <= 5,56 A (AC 100 V)
Einschaltstrom	<= 30 A
Leistungsfaktorkorrektur (PFC)	Aktiv
Netzausfall-Überbrückung	>= 20 ms (AC 230 V); >= 20 ms (AC 100 V)

Ausgang

Ausgangsnennspannung Ua Nenn	DC 48 V (SELV)
Ausgangsspannungsbereich	DC 40 ... 56 V (einstellbar)
Voreinstellung	DC 48 V
Ausgangsnennstrom Ia Nenn	10 A (DC 48 V)
Ausgangsnennleistung	480 W
Regelabweichung	<= 1 %
Restwelligkeit	<= 80 mV (Spitze ? Spitze)
Strombegrenzung	1,1 x Ia Nenn typ.
Verhalten bei Überlast	Konstantstrom
TopBoost	Siehe Beipackzettel

Signalisierung und Kommunikation

Signalisierung	1 x LED DC OK (grün)1 x DC-OK-Kontakt (Schließer; max. AC/DC 30 V; 1 A)
Betriebsanzeige	LED grün (Ua)

Wirkungsgrad/Verlustleistungen

Verlustleistung Pv	<= 11,7 W; <= 36,3 W (AC 230 V; Nennlast)
Verlustleistung max. Pv max.	64,9 W (AC 100 V / DC 48 V; 10 A)
Wirkungsgrad typ.	93 %

Absicherung

Interne Sicherung	T 10 A / AC 250 V
Vorsicherung (notwendig)	Für DC-Eingangsspannung ist eine externe DC-Sicherung erforderlich.
Vorsicherung (empfohlen)	Leitungsschutzschalter 10 A, 16 A; Charakteristik B oder C

Sicherheit und Schutz

Isolationsspannung (Pri.-Sek.)	4.242 kVDC
Isolationsspannung (Pri.-PE)	2.2 kVDC
Isolationsspannung (Sek.-PE)	DC 0,7 kV
Schutzklasse	I
Schutzart	IP20; gemäß EN 60529
Rückeinspeisungsfestigkeit	<= 63 VDC
Überspannungskategorie	II
Verschmutzungsgrad	2
Transientenschutz; primär	Varistor
Überspannungschutz; sekundär	Interne Schutzbeschaltung<= DC 60 V (im Fehlerfall)
Kurzschlussfest	Ja
Leerlauffest	Ja
Parallelschaltbar	Ja
Reihenschaltbar	Ja
MTBF	> 500.000 h (gemäß IEC 61709)

Anschlussdaten

Anschlusstyp	Ausgang
Anschlusstechnik	Push-in CAGE CLAMP®
WAGO Klemme	WAGO Serie 831
Eindrähtiger Leiter	0,5 ... 10 mm² / 20 ... 8 AWG
Feindrähtiger Leiter	0,5 ... 10 mm² / 20 ... 8 AWG
Abisolierlänge	13 ... 15 mm / 0.51 ... 0.59 inch

Anschluss 1

Anschlusstyp	Eingang/Signalisierung
Anschlusstechnik	CAGE CLAMP®
WAGO Klemme	WAGO Serie 721
Eindrähtiger Leiter	0,08 ... 2,5 mm² / 28 ... 12 AWG
Feindrähtiger Leiter	0,08 ... 2,5 mm² / 28 ... 12 AWG
Abisolierlänge	8 ... 9 mm / 0.31 ... 0.35 inch

Anschluss 2

Anschlusstyp	Ausgang
Anschlusstechnik	Push-in CAGE CLAMP®
WAGO Klemme	WAGO Serie 831
Eindrähtiger Leiter	0,5 ... 10 mm² / 20 ... 8 AWG
Feindrähtiger Leiter	0,5 ... 10 mm² / 20 ... 8 AWG
Abisolierlänge	13 ... 15 mm / 0.51 ... 0.59 inch

Geometrische Daten

Breite	95 mm / 3.74 inch
Höhe	127 mm / 5 inch
Tiefe ab Oberkante Tragschiene	170 mm / 6.693 inch

Mechanische Daten

Montageart	Tragschiene 35

Werkstoffdaten

Gewicht	1600 g

Umgebungsbedingungen

Umgebungstemperatur (Betrieb)	-25 ... +70 °C (Anlauf bei -40 °C typgeprüft)
Umgebungstemperatur (Lagerung)	-25 ... +85 °C
Relative Feuchte	5 ... 96 % (keine Betauung zulässig)
Derating	-5 %/K (> 60 °C, AC 196 ... 264 V); -2,5 %/K (> 50 °C, AC 85 ... 195 V)
Klimaklasse	3K3 (gemäß EN 60721)

Normen und Bestimmungen

Konformitätskennzeichnung	CE
Normen/Bestimmungen	EN 61010-1EN 61010-2-201EN 61204-3UL 60950-1UL 508DNVSEMI F47

Kaufmännische Daten

Produktgruppe	6 (INTERFACE ELECTRONIC)
VPE (UVPE)	1 St.
Verpackungsart	Karton
Ursprungsland	DE
GTIN	4055143060547
Zolltarifnummer	85044083900

Produktklassifikation

UNSPSC	39121004
eCl@ss 10.0	27-04-07-01
eCl@ss 9.0	27-04-07-01
ETIM 9.0	EC002540
ETIM 10.0	EC002540
ECCN	NO US CLASSIFICATION

Environmental Product Compliance

Carbon Footprint	Link
RoHS Compliance Status	Compliant,No Exemption
