Produktbeschreibung

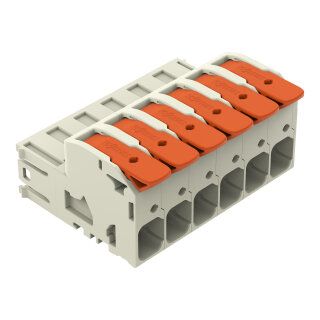

Die 1-Leiter-Stiftleiste 832-1206 von WAGO ist eine sechspolige Steckverbinderklemme der Serie 832 mit Push-in CAGE CLAMP-Anschlusstechnik und Hebelbetätigung. Sie verbindet starre Einzeladern von 0,75 bis 16 mm² sowie feindrähtige Leiter bis 25 mm² werkzeuglos miteinander, ohne dass separate Aderendhülsen erforderlich sind. Das Rastermaß von 10,16 mm ermöglicht kompakte Baugruppen in Leiterplattenverbänden. Die versilberten Kontakte gewährleisten dauerhaft sichere Verbindungen mit hoher Kontaktsicherheit. Der Temperaturbereich von ?60 bis +120 °C macht die Stiftleiste für industrielle Schaltschrank- und Feldgeräte-Anwendungen einsatzfähig. Der Verdrehschutz und die variable Kodierung verhindern Verwechslungen im mehrpoligen Verbindungssystem. Die Stiftleiste findet typischerweise Anwendung in der Kabelvorkonfektionierung für Verpackungsmaschinen, wo Steuerungsleitungen ohne Werkzeug angeschlossen werden, sowie in Maschinengehäusen, wo Sensor- und Aktorleitungen mit Echtzeit-Verbindungsänderungen zu rechnen ist. Das MCS-System von WAGO ermöglicht beide Betätigungsrichtungen für die CAGE CLAMP-Varianten, was eine vereinfachte Montage in beengten Schaltschrankraum-Verhältnissen erlaubt.
Vorteile gegenüber Alternativen
Im Unterschied zu rein schraubbaren Reihenklemmen verzichtet die Push-in CAGE CLAMP-Technik vollständig auf Abisolierwerkzeuge und Drehmoment-Fehlerquellen, bleibt aber zum Trennen über den Hebel jederzeit wartungsfreundlich zugänglich. Das 100-%-Fehlsteckschutz-Merkmal gewährleistet, dass keine falsch zugeordneten Pole gesteckt werden können. Für den Leiteranschluss ist eine Abisolierlänge von 18 bis 20 mm einzuhalten.
Produktseite WAGO ->
Angaben zur Produktsicherheit
Herstellerinformationen:
WAGO GmbH & Co. KG
Hansastr. 27
Bayern
München, Deutschland, 32423
info@wago.com
https://www.wago.com
| Versandgewicht: |
0,8772 kg
|
| Artikelgewicht: |
0,0731 kg
|
| Abmessungen
( Länge × Breite × Höhe ):
|
5,06 × 6,23 × 2,91 cm |
Technische Daten
Hinweise
| Sicherheitshinweis |
Das MCS – MULTI CONNECTION SYSTEM – ist gemäß DIN EN 61984 ein Steckverbinder ohne Schaltleistung. Bei bestimmungsgemäßem Gebrauch dürfen diese Steckverbinder nicht spannungsführend oder unter Last gesteckt oder getrennt werden. Steckverbinder sollten in Energieflussrichtung im Leitungszug des Strom |
| Varianten: |
Andere PolzahlenWeitere Varianten können über den WAGO Vertrieb angefragt oder ggfs. unter https://configurator.wago.com konfiguriert werden. |
Anschlussdaten
| Klemmstellen |
6 |
| Gesamte Anzahl der Potentiale |
6 |
| Anzahl Anschlusstypen |
1 |
| Anzahl der Ebenen |
1 |
| Anschlusstechnik |
Push-in CAGE CLAMP® |
| Betätigungsart |
Hebel |
| Eindrähtiger Leiter |
0,75 ... 16 mm² / 18 ... 4 AWG |
| Feindrähtiger Leiter |
0,75 ... 25 mm² / 18 ... 4 AWG |
| Feindrähtiger Leiter; mit Aderendhülse mit Kunststoffkragen |
0,75 ... 16 mm² |
| Feindrähtiger Leiter; mit Aderendhülse ohne Kunststoffkragen |
0,75 ... 16 mm² |
| Abisolierlänge |
18 ... 20 mm / 0.71 ... 0.79 inch |
| Polzahl |
6 |
| Leiteranschlussrichtung zur Steckrichtung |
0° |
Anschluss 1
| Anschlusstechnik |
Push-in CAGE CLAMP® |
| Betätigungsart |
Hebel |
| Eindrähtiger Leiter |
0,75 ... 16 mm² / 18 ... 4 AWG |
| Feindrähtiger Leiter |
0,75 ... 25 mm² / 18 ... 4 AWG |
| Feindrähtiger Leiter; mit Aderendhülse mit Kunststoffkragen |
0,75 ... 16 mm² |
| Feindrähtiger Leiter; mit Aderendhülse ohne Kunststoffkragen |
0,75 ... 16 mm² |
| Abisolierlänge |
18 ... 20 mm / 0.71 ... 0.79 inch |
| Polzahl |
6 |
| Leiteranschlussrichtung zur Steckrichtung |
0° |
Geometrische Daten
| Rastermaß |
10,16 mm / 0.4 inch |
| Breite |
62,26 mm / 2.451 inch |
| Höhe |
29,1 mm / 1.146 inch |
| Tiefe |
50,6 mm / 1.992 inch |
Mechanische Daten
| variable Kodierung |
Ja |
| Verdrehschutz |
Ja |
Steckverbindung
| Kontaktausführung im Steckverbinderbereich |
Stiftleiste/Stecker |
| Steckverbinder Anschlusstyp |
für Leiter |
| Fehlsteckschutz |
ja |
| Stecken ohne Teilungsverlust |
Nein |
| Verriegelung der Steckverbindung |
ohne |
Werkstoffdaten
| Farbe |
lichtgrau |
| Isolierstoffgruppe |
I |
| Isolierwerkstoff Hauptgehäuse |
Polybutylenterephtalat (PBT) |
| Brennbarkeitsklasse gemäß UL 94 |
V0 |
| Klemmfederwerkstoff |
Chrom-Nickel-Federstahl (CrNi) |
| Kontaktwerkstoff |
Elektrolytkupfer (ECu) |
| Kontaktoberfläche |
Silber |
| Brandlast |
0,978MJ |
| Farbe des Betätigungselements |
orange |
| Gewicht |
73,1 g
|
Umgebungsbedingungen
| Grenztemperaturbereich |
-60 ... +120 °C |
| Verarbeitungstemperatur |
-35 ... +60 °C |
Kaufmännische Daten
| VPE (UVPE) |
12 St. |
| Verpackungsart |
Karton |
| Ursprungsland |
PL |
| GTIN |
4066966830996 |
| Zolltarifnummer |
85366930000 |
Produktklassifikation
| UNSPSC |
39121409 |
| eCl@ss 10.0 |
27-14-11-06 |
| eCl@ss 9.0 |
27-14-11-06 |
| ETIM 9.0 |
EC001284 |
| ETIM 10.0 |
EC001284 |
| ECCN |
NO US CLASSIFICATION |
Environmental Product Compliance
| Carbon Footprint |
Link |
| RoHS Compliance Status |
Compliant,No Exemption |
