Produktbeschreibung

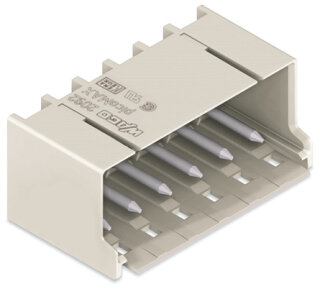

Die THT-Stiftleiste 2092-1428 ist ein 8-poliger Leiterplattensteckverbinder aus der picoMAX-Serie von WAGO. Die abgewinkelte Ausführung mit Lötstift Ø 1,4 mm ermöglicht die Verlötung direkt auf die Leiterplatte; das Rastermaß beträgt 5 mm, die Lötstiftlänge 3,6 mm. Die Kontakte bestehen aus Elektrolytkupfer mit Zinnoberfläche, das Isoliergehäuse aus Polyphtalamid (PPA GF) mit Brennbarkeitsklasse V0 nach UL 94. Die geometrischen Abmessungen liegen bei 42,2 × 18 × 14,4 mm Höhe ab Oberfläche und 19,5 mm Tiefe. Der Temperaturbereich reicht von ?60 bis +100 °C, die Verarbeitungstemperatur von ?35 bis +60 °C. Die Stiftleiste verfügt über variable Kodierung und Verdrehschutz mittels Rastlasche sowie Stecken ohne Teilungsverlust.
Anwendungsbereiche
Typische Anwendungsfelder sind die Verdrahtung von Speicherprogrammierbare Steuerungen (SPS) in Schaltschränken, die Sensor-Aktor-Anbindung in Maschinenleitständen und die Durchführungsverdrahtung in Verpackungsmaschinen und Förderanlagen. Für Einsätze, bei denen häufiges Stecken und Trennen erforderlich ist, eignen sich zusätzlich die Stecker-Gegenstücke aus der picoMAX-Serie.
Vorteile gegenüber Alternativen
Im Unterschied zu unkodierten Stiftleisten bietet die variable Kodierung dieser Serie Fehlstecksicherheit durch justierbare Kodierungsoptionen, die über den WAGO-Configurator konfigurierbar sind. Das picoMAX-Steckverbindersystem ist nach DIN EN 61984 ein Steckverbinder ohne Schaltleistung und darf gemäß Bestimmung nicht unter Last gesteckt oder getrennt werden. Bedruckungsvarianten und weitere Konfigurationen sind auf Anfrage beim WAGO-Vertrieb erhältlich.
Produktseite WAGO ->
Angaben zur Produktsicherheit
Herstellerinformationen:
WAGO GmbH & Co. KG
Hansastr. 27
Bayern
München, Deutschland, 32423
info@wago.com
https://www.wago.com
| Versandgewicht: |
0,4800 kg
|
| Artikelgewicht: |
0,0048 kg
|
| Abmessungen
( Länge × Breite × Höhe ):
|
1,95 × 4,22 × 1,80 cm |
| Technische Daten: |
Technische Daten
Hinweise
| Sicherheitshinweis |
Das picoMAX® Steckverbindersystem ist gemäß DIN EN 61984 ein Steckverbinder ohne Schaltleistung. Bei bestimmungsgemäßem Gebrauch dürfen diese Steckverbinder nicht spannungsführend oder unter Last gesteckt oder getrennt werden. Steckverbinder sollten in Energieflussrichtung im Leitungszug des Stromkr |
| Varianten: |
Direkte BedruckungWeitere Varianten können über den WAGO Vertrieb angefragt oder ggfs. unter https://configurator.wago.com konfiguriert werden. |
Anschlussdaten
| Gesamte Anzahl der Potentiale |
8 |
| Anzahl Anschlusstypen |
1 |
| Anzahl der Ebenen |
1 |
| Polzahl |
8 |
Anschluss 1
Geometrische Daten
| Rastermaß |
5 mm / 0.197 inch |
| Breite |
42,2 mm / 1.661 inch |
| Höhe |
18 mm / 0.709 inch |
| Höhe ab Oberfläche |
14,4 mm / 0.567 inch |
| Tiefe |
19,5 mm / 0.768 inch |
| Lötstiftlänge |
3,6 mm
|
| Lötstiftdurchmesser |
1,4 mm
|
| Bohrlochdurchmesser mit Toleranz |
1,6 (+0,1) mm |
Mechanische Daten
| variable Kodierung |
Ja |
| Verdrehschutz |
Ja |
Steckverbindung
| Kontaktausführung im Steckverbinderbereich |
Stiftleiste/Stecker |
| Steckverbinder Anschlusstyp |
für Platine |
| Fehlsteckschutz |
nein |
| Stecken ohne Teilungsverlust |
Ja |
| Steckrichtung zur Leiterplatte |
0° |
| Verriegelung der Steckverbindung |
Rastlasche |
Leiterplattenkontaktierung
| Leiterplattenkontaktierung |
THT |
Werkstoffdaten
| Farbe |
lichtgrau |
| Isolierstoffgruppe |
I |
| Isolierwerkstoff Hauptgehäuse |
Polyphtalamid (PPA GF) |
| Brennbarkeitsklasse gemäß UL 94 |
V0 |
| Kontaktwerkstoff |
Elektrolytkupfer (ECu) |
| Kontaktoberfläche |
Zinn |
| Brandlast |
0,089MJ |
| Gewicht |
4,8 g
|
Umgebungsbedingungen
| Grenztemperaturbereich |
-60 ... +100 °C |
| Verarbeitungstemperatur |
-35 ... +60 °C |
Kaufmännische Daten
| Produktgruppe |
26 (picoMAX) |
| VPE (UVPE) |
100 St. |
| Verpackungsart |
Karton |
| Ursprungsland |
DE |
| GTIN |
4050821163961 |
| Zolltarifnummer |
85366930000 |
Produktklassifikation
| UNSPSC |
39121409 |
| eCl@ss 10.0 |
27-44-04-02 |
| eCl@ss 9.0 |
27-44-04-02 |
| ETIM 9.0 |
EC002637 |
| ETIM 10.0 |
EC002637 |
| ECCN |
NO US CLASSIFICATION |
Environmental Product Compliance
| Carbon Footprint |
Link |
| RoHS Compliance Status |
Compliant,No Exemption |
|
