Produktbeschreibung

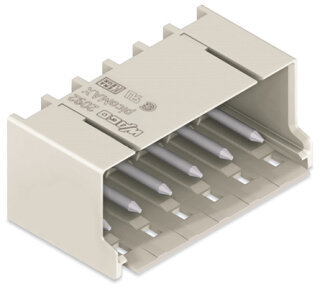

Die THT-Stiftleiste 2092-1427 ist ein Leiterplattensteckverbinder aus der picoMAX-Serie mit 7 Polen und 5 mm Rastermaß. Die abgewinkelte Ausführung mit Lötstift Ø 1,4 mm ermöglicht eine kompakte Platinenmontage per THT-Verlötung. Die Abmessungen betragen 37,2 × 18 × 19,5 mm bei einer Höhe von 14,4 mm über der Leiterplatte. Der Temperaturbereich liegt zwischen –60 und +100 °C im Betrieb sowie –35 bis +60 °C während der Verarbeitung. Die Kontakte bestehen aus Elektrolytkupfer mit Zinnoberfläche und bieten sichere, wiederholbare Verbindungen. Das Gehäuse ist aus Polyphtalamid (PPA GF) mit Brennbarkeitsklasse V0 gefertigt. Die variable Kodierung und der integrierte Verdrehschutz verhindern Fehlsteckungen.
Anwendungsbereiche
Typische Anwendungen sind die Schnittstellenverdrahtung in Prozessleitsystemen, Sensor-Aktor-Anbindung in Maschinensteuerungen sowie die Signalaufbereitung in Verpackungsmaschinen und Förderanlagen. Eine weitere Einsatzstelle ist die Modulverbindung in dezentralen Steuerungen und SPS-I/O-Karten. Gemäß DIN EN 61984 ist dieses Steckverbindersystem nicht für spannungsführendes oder lastbehaftetes Stecken und Trennen ausgelegt – es ist ausschließlich für stromlose Verbindungen vorgesehen. Die Rastlasche gewährleistet formschlüssige Verriegelung. Weitere Varianten, beispielsweise mit direkter Leiterplattenbestückung oder Sonderkodierung, sind über den WAGO-Konfigurationsservice erhältlich.
Produktseite WAGO ->
Angaben zur Produktsicherheit
Herstellerinformationen:
WAGO GmbH & Co. KG
Hansastr. 27
Bayern
München, Deutschland, 32423
info@wago.com
https://www.wago.com
| Versandgewicht: |
0,4300 kg
|
| Artikelgewicht: |
0,0043 kg
|
| Abmessungen
( Länge × Breite × Höhe ):
|
1,95 × 3,72 × 1,80 cm |
| Technische Daten: |
Technische Daten
Hinweise
| Sicherheitshinweis |
Das picoMAX® Steckverbindersystem ist gemäß DIN EN 61984 ein Steckverbinder ohne Schaltleistung. Bei bestimmungsgemäßem Gebrauch dürfen diese Steckverbinder nicht spannungsführend oder unter Last gesteckt oder getrennt werden. Steckverbinder sollten in Energieflussrichtung im Leitungszug des Stromkr |
| Varianten: |
Direkte BedruckungWeitere Varianten können über den WAGO Vertrieb angefragt oder ggfs. unter https://configurator.wago.com konfiguriert werden. |
Anschlussdaten
| Gesamte Anzahl der Potentiale |
7 |
| Anzahl Anschlusstypen |
1 |
| Anzahl der Ebenen |
1 |
| Polzahl |
7 |
Anschluss 1
Geometrische Daten
| Rastermaß |
5 mm / 0.197 inch |
| Breite |
37,2 mm / 1.465 inch |
| Höhe |
18 mm / 0.709 inch |
| Höhe ab Oberfläche |
14,4 mm / 0.567 inch |
| Tiefe |
19,5 mm / 0.768 inch |
| Lötstiftlänge |
3,6 mm
|
| Lötstiftdurchmesser |
1,4 mm
|
| Bohrlochdurchmesser mit Toleranz |
1,6 (+0,1) mm |
Mechanische Daten
| variable Kodierung |
Ja |
| Verdrehschutz |
Ja |
Steckverbindung
| Kontaktausführung im Steckverbinderbereich |
Stiftleiste/Stecker |
| Steckverbinder Anschlusstyp |
für Platine |
| Fehlsteckschutz |
nein |
| Stecken ohne Teilungsverlust |
Ja |
| Steckrichtung zur Leiterplatte |
0° |
| Verriegelung der Steckverbindung |
Rastlasche |
Leiterplattenkontaktierung
| Leiterplattenkontaktierung |
THT |
Werkstoffdaten
| Farbe |
lichtgrau |
| Isolierstoffgruppe |
I |
| Isolierwerkstoff Hauptgehäuse |
Polyphtalamid (PPA GF) |
| Brennbarkeitsklasse gemäß UL 94 |
V0 |
| Kontaktwerkstoff |
Elektrolytkupfer (ECu) |
| Kontaktoberfläche |
Zinn |
| Brandlast |
0,08MJ |
| Gewicht |
4,3 g
|
Umgebungsbedingungen
| Grenztemperaturbereich |
-60 ... +100 °C |
| Verarbeitungstemperatur |
-35 ... +60 °C |
Kaufmännische Daten
| Produktgruppe |
26 (picoMAX) |
| VPE (UVPE) |
100 St. |
| Verpackungsart |
Karton |
| Ursprungsland |
DE |
| GTIN |
4050821869405 |
| Zolltarifnummer |
85366930000 |
Produktklassifikation
| UNSPSC |
39121409 |
| eCl@ss 10.0 |
27-44-04-02 |
| eCl@ss 9.0 |
27-44-04-02 |
| ETIM 9.0 |
EC002637 |
| ETIM 10.0 |
EC002637 |
| ECCN |
NO US CLASSIFICATION |
Environmental Product Compliance
| Carbon Footprint |
Link |
| RoHS Compliance Status |
Compliant,No Exemption |
|
