Produktbeschreibung

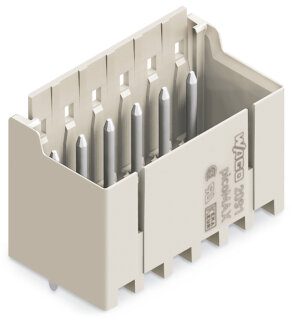

Die THT-Stiftleiste 2091-1404 ist ein Leiterplattensteckverbinder aus der picoMAX-Serie von WAGO mit 4 Potentialen und gerader Ausführung. Sie wird mittels Through-Hole-Technologie (THT) auf die Platine gelötet und verfügt über Lötstifte mit einem Durchmesser von 1,0 mm sowie eine Lötstiftlänge von 3,6 mm. Das Rastermaß beträgt 3,5 mm bei einer Gesamthöhe von 21,1 mm und einer Breite von 16 mm. Die Kontakte bestehen aus Elektrolytkupfer mit Zinnoberfläche, das Gehäuse aus Polyphtalamid (PPA GF) in lichtgrauer Farbe mit Brennbarkeitsklasse V0 nach UL 94. Der Temperaturbereich liegt zwischen -60 und +100 °C, die Verarbeitungstemperatur zwischen -35 und +60 °C. Die Stiftleiste verfügt über variable Kodierung und Verdrehschutz sowie eine Rastlasche zur Verriegelung der Steckverbindung.
Anwendungsbereiche
Typische Anwendungen sind die Platinenbeschaltung in Schaltschränken für Steuerungsmodule, die Sensor-Aktor-Anbindung in Automatisierungsanlagen sowie modulare Signalverarbeitung in industriellen Messsystemen.
Vorteile gegenüber Alternativen
Im Unterschied zu Schraubklemmen ermöglicht die THT-Stiftleiste eine schnellere und fehlerfreie Montage direkt auf der Leiterplatte ohne Werkzeuge. Die Steckrichtung zur Leiterplatte beträgt 90°, was eine kompakte Bauweise in engen Schaltschranken ermöglicht. Das picoMAX-System bietet zusätzlich die Option direkter Bedruckung für kundenspezifische Kodierung.
Produktseite WAGO ->
Angaben zur Produktsicherheit
Herstellerinformationen:
WAGO GmbH & Co. KG
Hansastr. 27
Bayern
München, Deutschland, 32423
info@wago.com
https://www.wago.com
| Versandgewicht: |
0,3200 kg
|
| Artikelgewicht: |
0,0016 kg
|
| Abmessungen
( Länge × Breite × Höhe ):
|
1,24 × 1,60 × 2,11 cm |
| Technische Daten: |
Technische Daten
Hinweise
| Sicherheitshinweis |
Das picoMAX® Steckverbindersystem ist gemäß DIN EN 61984 ein Steckverbinder ohne Schaltleistung. Bei bestimmungsgemäßem Gebrauch dürfen diese Steckverbinder nicht spannungsführend oder unter Last gesteckt oder getrennt werden. Steckverbinder sollten in Energieflussrichtung im Leitungszug des Stromkr |
| Varianten: |
Direkte BedruckungWeitere Varianten können über den WAGO Vertrieb angefragt oder ggfs. unter https://configurator.wago.com konfiguriert werden. |
Anschlussdaten
| Gesamte Anzahl der Potentiale |
4 |
| Anzahl Anschlusstypen |
1 |
| Anzahl der Ebenen |
1 |
| Polzahl |
4 |
Anschluss 1
Geometrische Daten
| Rastermaß |
3,5 mm / 0.138 inch |
| Breite |
16 mm / 0.63 inch |
| Höhe |
21,1 mm / 0.831 inch |
| Höhe ab Oberfläche |
17,5 mm / 0.689 inch |
| Tiefe |
12,4 mm / 0.488 inch |
| Lötstiftlänge |
3,6 mm
|
| Lötstiftdurchmesser |
1 mm
|
| Bohrlochdurchmesser mit Toleranz |
1,2 (+0,1) mm |
Mechanische Daten
| variable Kodierung |
Ja |
| Verdrehschutz |
Ja |
Steckverbindung
| Kontaktausführung im Steckverbinderbereich |
Stiftleiste/Stecker |
| Steckverbinder Anschlusstyp |
für Platine |
| Fehlsteckschutz |
nein |
| Stecken ohne Teilungsverlust |
Ja |
| Steckrichtung zur Leiterplatte |
90° |
| Verriegelung der Steckverbindung |
Rastlasche |
Leiterplattenkontaktierung
| Leiterplattenkontaktierung |
THT |
Werkstoffdaten
| Farbe |
lichtgrau |
| Isolierstoffgruppe |
I |
| Isolierwerkstoff Hauptgehäuse |
Polyphtalamid (PPA GF) |
| Brennbarkeitsklasse gemäß UL 94 |
V0 |
| Kontaktwerkstoff |
Elektrolytkupfer (ECu) |
| Kontaktoberfläche |
Zinn |
| Brandlast |
0,017MJ |
| Gewicht |
1,6 g
|
Umgebungsbedingungen
| Grenztemperaturbereich |
-60 ... +100 °C |
| Verarbeitungstemperatur |
-35 ... +60 °C |
Kaufmännische Daten
| Produktgruppe |
26 (picoMAX) |
| VPE (UVPE) |
200 St. |
| Verpackungsart |
Karton |
| Ursprungsland |
DE |
| GTIN |
4050821161011 |
| Zolltarifnummer |
85366930000 |
Produktklassifikation
| UNSPSC |
39121409 |
| eCl@ss 10.0 |
27-44-04-02 |
| eCl@ss 9.0 |
27-44-04-02 |
| ETIM 9.0 |
EC002637 |
| ETIM 10.0 |
EC002637 |
| ECCN |
NO US CLASSIFICATION |
Environmental Product Compliance
| Carbon Footprint |
Link |
| RoHS Compliance Status |
Compliant,No Exemption |
|
Technische Daten
Hinweise
| Sicherheitshinweis |
Das picoMAX® Steckverbindersystem ist gemäß DIN EN 61984 ein Steckverbinder ohne Schaltleistung. Bei bestimmungsgemäßem Gebrauch dürfen diese Steckverbinder nicht spannungsführend oder unter Last gesteckt oder getrennt werden. Steckverbinder sollten in Energieflussrichtung im Leitungszug des Stromkr |
| Varianten: |
Direkte BedruckungWeitere Varianten können über den WAGO Vertrieb angefragt oder ggfs. unter https://configurator.wago.com konfiguriert werden. |
Anschlussdaten
| Gesamte Anzahl der Potentiale |
4 |
| Anzahl Anschlusstypen |
1 |
| Anzahl der Ebenen |
1 |
| Polzahl |
4 |
Anschluss 1
Geometrische Daten
| Rastermaß |
3,5 mm / 0.138 inch |
| Breite |
16 mm / 0.63 inch |
| Höhe |
21,1 mm / 0.831 inch |
| Höhe ab Oberfläche |
17,5 mm / 0.689 inch |
| Tiefe |
12,4 mm / 0.488 inch |
| Lötstiftlänge |
3,6 mm
|
| Lötstiftdurchmesser |
1 mm
|
| Bohrlochdurchmesser mit Toleranz |
1,2 (+0,1) mm |
Mechanische Daten
| variable Kodierung |
Ja |
| Verdrehschutz |
Ja |
Steckverbindung
| Kontaktausführung im Steckverbinderbereich |
Stiftleiste/Stecker |
| Steckverbinder Anschlusstyp |
für Platine |
| Fehlsteckschutz |
nein |
| Stecken ohne Teilungsverlust |
Ja |
| Steckrichtung zur Leiterplatte |
90° |
| Verriegelung der Steckverbindung |
Rastlasche |
Leiterplattenkontaktierung
| Leiterplattenkontaktierung |
THT |
Werkstoffdaten
| Farbe |
lichtgrau |
| Isolierstoffgruppe |
I |
| Isolierwerkstoff Hauptgehäuse |
Polyphtalamid (PPA GF) |
| Brennbarkeitsklasse gemäß UL 94 |
V0 |
| Kontaktwerkstoff |
Elektrolytkupfer (ECu) |
| Kontaktoberfläche |
Zinn |
| Brandlast |
0,017MJ |
| Gewicht |
1,6 g
|
Umgebungsbedingungen
| Grenztemperaturbereich |
-60 ... +100 °C |
| Verarbeitungstemperatur |
-35 ... +60 °C |
Kaufmännische Daten
| Produktgruppe |
26 (picoMAX) |
| VPE (UVPE) |
200 St. |
| Verpackungsart |
Karton |
| Ursprungsland |
DE |
| GTIN |
4050821161011 |
| Zolltarifnummer |
85366930000 |
Produktklassifikation
| UNSPSC |
39121409 |
| eCl@ss 10.0 |
27-44-04-02 |
| eCl@ss 9.0 |
27-44-04-02 |
| ETIM 9.0 |
EC002637 |
| ETIM 10.0 |
EC002637 |
| ECCN |
NO US CLASSIFICATION |
Environmental Product Compliance
| Carbon Footprint |
Link |
| RoHS Compliance Status |
Compliant,No Exemption |
