Produktbeschreibung

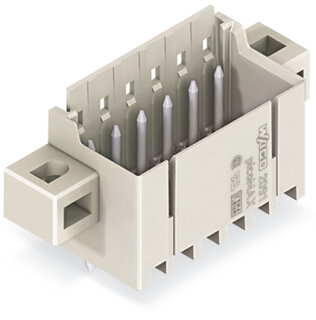

Die THR-Stiftleiste 2091-1403/205-000 ist ein kompakter Leiterplattensteckverbinder der picoMAX®-Serie von WAGO mit 3 Polen und gerader Ausführung. Die Stiftleiste verfügt über Lötstifte mit Ø 1,0 mm und einer Länge von 2,4 mm für THR-Montage auf der Leiterplatte. Das Rastermaß beträgt 3,5 mm, die Gesamtabmessungen liegen bei 24,5 × 19,9 × 12,4 mm. Die Stiftleiste ist aus Polyphthalamid (PPA GF) gefertigt, lichtgrau gefärbt und mit einem Befestigungsflansch sowie Verdrehschutz ausgestattet. Der Temperaturbereich reicht von ?60 bis +100 °C, die Verarbeitungstemperatur liegt zwischen ?35 und +60 °C. Die Kontaktoberfläche besteht aus Zinn und nutzt eine einfache Cr-Ni-Stahlfeder für sichere Kontaktierung.
Anwendungsbereiche
Typische Anwendungen sind die Verdrahtung von Steuerstromkreisen in Schaltschränken, die Sensor-Aktor-Anbindung in Verpackungsmaschinen sowie Durchführungsmontagen in Niederspannungsverteilern und Maschinensteuerungen. Ein weiteres Einsatzfeld ist die Verbindung von Leiterplatten mit aufgebauten Anlagensystemen, wo werkzeuglose Steckverbindungen erforderlich sind. Die variable Kodierung ermöglicht Anpassungen an verschiedene Anforderungen. Das picoMAX®-System ist gemäß DIN EN 61984 ein Steckverbinder ohne Schaltleistung und darf nicht unter Spannung oder Last gesteckt oder getrennt werden. Der Stecken ohne Teilungsverlust und die 90°-Steckrichtung zur Leiterplatte gewährleisten sichere Platzierungen.
Produktseite WAGO ->
Angaben zur Produktsicherheit
Herstellerinformationen:
WAGO GmbH & Co. KG
Hansastr. 27
Bayern
München, Deutschland, 32423
info@wago.com
https://www.wago.com
| Versandgewicht: |
0,3400 kg
|
| Artikelgewicht: |
0,0017 kg
|
| Abmessungen
( Länge × Breite × Höhe ):
|
1,24 × 2,45 × 1,99 cm |
| Technische Daten: |
Technische Daten
Hinweise
| Sicherheitshinweis |
Das picoMAX® Steckverbindersystem ist gemäß DIN EN 61984 ein Steckverbinder ohne Schaltleistung. Bei bestimmungsgemäßem Gebrauch dürfen diese Steckverbinder nicht spannungsführend oder unter Last gesteckt oder getrennt werden. Steckverbinder sollten in Energieflussrichtung im Leitungszug des Stromkr |
| Varianten: |
Direkte BedruckungGurtverpackungWeitere Varianten können über den WAGO Vertrieb angefragt oder ggfs. unter https://configurator.wago.com konfiguriert werden. |
Anschlussdaten
| Gesamte Anzahl der Potentiale |
3 |
| Anzahl Anschlusstypen |
1 |
| Anzahl der Ebenen |
1 |
| Polzahl |
3 |
Anschluss 1
Geometrische Daten
| Rastermaß |
3,5 mm / 0.138 inch |
| Breite |
24,5 mm / 0.965 inch |
| Höhe |
19,9 mm / 0.783 inch |
| Höhe ab Oberfläche |
17,5 mm / 0.689 inch |
| Tiefe |
12,4 mm / 0.488 inch |
| Lötstiftlänge |
2,4 mm
|
| Lötstiftdurchmesser |
1 mm
|
| Durchmesser metallisiertes Loch (THR) |
1,2 (+0,1) mm |
Mechanische Daten
| variable Kodierung |
Ja |
| Befestigungsart |
Befestigungsflansch |
| Montageart |
DurchführungsmontageOberflächenmontage |
| Verdrehschutz |
Ja |
| für Gehäusedurchführung geeignet |
Ja |
Steckverbindung
| Kontaktausführung im Steckverbinderbereich |
Stiftleiste/Stecker |
| Steckverbinder Anschlusstyp |
für Platine |
| Fehlsteckschutz |
nein |
| Stecken ohne Teilungsverlust |
Ja |
| Steckrichtung zur Leiterplatte |
90° |
| Verriegelung der Steckverbindung |
Rastlasche |
Leiterplattenkontaktierung
| Leiterplattenkontaktierung |
THR |
Werkstoffdaten
| Farbe |
lichtgrau |
| Isolierstoffgruppe |
I |
| Isolierwerkstoff Hauptgehäuse |
Polyphtalamid (PPA GF) |
| Brennbarkeitsklasse gemäß UL 94 |
V0 |
| Kontaktwerkstoff |
Elektrolytkupfer (ECu) |
| Kontaktoberfläche |
Zinn |
| Brandlast |
0,02MJ |
| Gewicht |
1,7 g
|
| MSL gemäß J-STD 020D |
1 |
Umgebungsbedingungen
| Grenztemperaturbereich |
-60 ... +100 °C |
| Verarbeitungstemperatur |
-35 ... +60 °C |
Kaufmännische Daten
| VPE (UVPE) |
200 St. |
| Verpackungsart |
Karton |
| Ursprungsland |
DE |
| GTIN |
4050821396185 |
| Zolltarifnummer |
85366930000 |
Produktklassifikation
| UNSPSC |
39121409 |
| eCl@ss 10.0 |
27-44-04-02 |
| eCl@ss 9.0 |
27-44-04-02 |
| ETIM 9.0 |
EC002637 |
| ETIM 10.0 |
EC002637 |
| ECCN |
NO US CLASSIFICATION |
Environmental Product Compliance
| Carbon Footprint |
Link |
| RoHS Compliance Status |
Compliant,No Exemption |
|
Technische Daten
Hinweise
| Sicherheitshinweis |
Das picoMAX® Steckverbindersystem ist gemäß DIN EN 61984 ein Steckverbinder ohne Schaltleistung. Bei bestimmungsgemäßem Gebrauch dürfen diese Steckverbinder nicht spannungsführend oder unter Last gesteckt oder getrennt werden. Steckverbinder sollten in Energieflussrichtung im Leitungszug des Stromkr |
| Varianten: |
Direkte BedruckungGurtverpackungWeitere Varianten können über den WAGO Vertrieb angefragt oder ggfs. unter https://configurator.wago.com konfiguriert werden. |
Anschlussdaten
| Gesamte Anzahl der Potentiale |
3 |
| Anzahl Anschlusstypen |
1 |
| Anzahl der Ebenen |
1 |
| Polzahl |
3 |
Anschluss 1
Geometrische Daten
| Rastermaß |
3,5 mm / 0.138 inch |
| Breite |
24,5 mm / 0.965 inch |
| Höhe |
19,9 mm / 0.783 inch |
| Höhe ab Oberfläche |
17,5 mm / 0.689 inch |
| Tiefe |
12,4 mm / 0.488 inch |
| Lötstiftlänge |
2,4 mm
|
| Lötstiftdurchmesser |
1 mm
|
| Durchmesser metallisiertes Loch (THR) |
1,2 (+0,1) mm |
Mechanische Daten
| variable Kodierung |
Ja |
| Befestigungsart |
Befestigungsflansch |
| Montageart |
DurchführungsmontageOberflächenmontage |
| Verdrehschutz |
Ja |
| für Gehäusedurchführung geeignet |
Ja |
Steckverbindung
| Kontaktausführung im Steckverbinderbereich |
Stiftleiste/Stecker |
| Steckverbinder Anschlusstyp |
für Platine |
| Fehlsteckschutz |
nein |
| Stecken ohne Teilungsverlust |
Ja |
| Steckrichtung zur Leiterplatte |
90° |
| Verriegelung der Steckverbindung |
Rastlasche |
Leiterplattenkontaktierung
| Leiterplattenkontaktierung |
THR |
Werkstoffdaten
| Farbe |
lichtgrau |
| Isolierstoffgruppe |
I |
| Isolierwerkstoff Hauptgehäuse |
Polyphtalamid (PPA GF) |
| Brennbarkeitsklasse gemäß UL 94 |
V0 |
| Kontaktwerkstoff |
Elektrolytkupfer (ECu) |
| Kontaktoberfläche |
Zinn |
| Brandlast |
0,02MJ |
| Gewicht |
1,7 g
|
| MSL gemäß J-STD 020D |
1 |
Umgebungsbedingungen
| Grenztemperaturbereich |
-60 ... +100 °C |
| Verarbeitungstemperatur |
-35 ... +60 °C |
Kaufmännische Daten
| VPE (UVPE) |
200 St. |
| Verpackungsart |
Karton |
| Ursprungsland |
DE |
| GTIN |
4050821396185 |
| Zolltarifnummer |
85366930000 |
Produktklassifikation
| UNSPSC |
39121409 |
| eCl@ss 10.0 |
27-44-04-02 |
| eCl@ss 9.0 |
27-44-04-02 |
| ETIM 9.0 |
EC002637 |
| ETIM 10.0 |
EC002637 |
| ECCN |
NO US CLASSIFICATION |
Environmental Product Compliance
| Carbon Footprint |
Link |
| RoHS Compliance Status |
Compliant,No Exemption |
