Produktbeschreibung

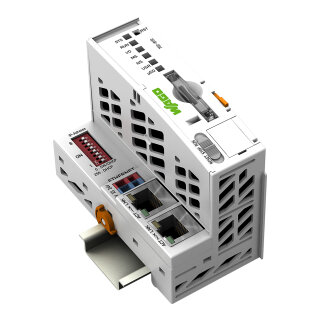

Der WAGO PFC100 ist ein kompakter Industrie-Controller der 2. Generation für modulare Automatisierungslösungen. Das Gerät verfügt über zwei separate Ethernet-Schnittstellen (RJ-45) mit integriertem Switch für Linienstopologie, eine 600-MHz-ARM-Cortex-A8-CPU und ein Echtzeit-Linux-Betriebssystem mit PREEMPT_RT-Patch. Die Systemversorgung erfolgt über zwei CAGE-CLAMP-Anschlüsse für Leiterquerschnitte von 0,08 bis 1,5 mm² (Kupfer, ein- und mehrdrahtig). Der Controller ist für Betriebstemperaturen von 0 bis 55 Grad Celsius und Schutzart IP20 ausgelegt, die Lagerbetriebshöhe beträgt bis 2000 Meter. Programmierung erfolgt nach IEC 61131-3 mit CODESYS V3.5 oder über die Web-basierte Managementoberfläche.
Anwendungsbereiche
Typische Einsatzfelder umfassen Verpackungsmaschinen, Abfüllanlagen, Textilmaschinen und komplexe Fertigungsprozesse im Maschinenbau. Die beiden Ethernet-Ports unterstützen Modbus-TCP, EtherCAT, OPC-UA, MQTT und weitere Industrieprotokolle, teilweise als Zusatzlizenz. Ein weiterer Einsatzbereich liegt in der Prozessindustrie und Gebäudeautomatisierung mit dezentraler Steuerungsarchitektur.
Vorteile gegenüber Alternativen
Im Unterschied zu klassischen Hochleistungs-PLC-Systemen bietet der PFC100 durch sein Linux-Betriebssystem und die native Web-Visu-Unterstützung offene Integrationsmöglichkeiten ohne proprietäre Middleware. Der DIP-Schalter ermöglicht die Vorkonfiguration von IP-Adressen vor der Inbetriebnahme. Das Gerät wird wartungsfrei in Tragschienenmontage (35 mm) eingebaut und toleriert Vibrationen bis 4g nach IEC 60068-2-6.
Produktseite WAGO ->
Angaben zur Produktsicherheit
Herstellerinformationen:
WAGO GmbH & Co. KG
Hansastr. 27
Bayern
München, Deutschland, 32423
info@wago.com
https://www.wago.com
| Versandgewicht: |
0,1129 kg
|
| Artikelgewicht: |
0,1129 kg
|
| Abmessungen
( Länge × Breite × Höhe ):
|
7,19 × 4,95 × 9,68 cm |
Technische Daten
Technische Daten
| Kommunikation |
Modbus-TCP-Master/-SlaveModbus (UDP), WagoAppPlcModbus-BibliothekModbus (RTU), WagoAppPlcModbus-BibliothekETHERNETEtherNet/IPTM-Adapter (Slave)EtherNet/IPTM ScannerEtherCAT-MasterOPC UA Server/ClientOPC UA Pub/Sub (nachinstallierbar)MQTTBACnet/IP, erfordert eine ZusatzlizenzFernwirkprotokolle, erfor |
| ETHERNET-Protokolle |
DHCPDNSNTPFTPFTPSSNMPHTTPHTTPSSSH |
| Fernwirkprotokolle |
IEC 60870 (Zusatzlizenz als Slave oder Master)IEC 61850 (Zusatzlizenz als Client oder Server)DNP3 (Zusatzlizenz als Slave oder Master) |
| Visualisierung |
Web-Visu |
| Betriebssystem |
Echtzeit-Linux (mit PREEMPT_RT patch) |
| CPU |
Cortex A8; 600 MHz |
| Programmiersprachen gemäß IEC 61131-3 |
Anweisungsliste (AWL)Kontaktplan (KOP)Funktionsplan (FUP)Signalflussplan (CFC)Strukturierter Text (ST)Ablaufsprache (AS) |
| Programmierumgebung |
CODESYS V3.5 |
| Konfigurationsmöglichkeiten |
CODESYS V3CODESYS-BibliothekEthernet SettingsWAGO-I/O-CHECKWeb-Based-Management |
| Übertragungsrate |
ETHERNET: 10/100 Mbit/s |
| Übertragungsmedium (Kommunikation/Feldbus) |
ETHERNET: Twisted Pair S-UTP; 100 Ohm; Cat. 5; 100 m maximale Leitungslänge |
| Hauptspeicher (RAM) |
512MB |
| Interner Speicher (Flash) |
4096MB |
| Remanentspeicher Hardware |
128kbyte |
| Programmspeicher |
32 MB (Programm- und Datenspeicher (dynamisch verteilt)) |
| Datenspeicher |
128 MB Programm- und Datenspeicher (dynamisch verteilt) |
| Remanentspeicher Software |
128,kbyte |
| Speicherkartentyp |
microSD bis 32 GB (Alle zugesicherten Eigenschaften sind nur in Verbindung mit der WAGO Speicherkarte gültig.) |
| Speicherkarten-Steckplatz |
Push/Push-Mechanismus; Abdeckungsklappe plombierbar |
| Anzahl Module pro Knoten max. |
250 |
| Anzahl Module ohne Busverlängerung max. |
64 |
| Ein- und Ausgangsprozessabbild (intern) max. |
1000 Worte/1000 Worte |
| Ein- und Ausgangsprozessabbild (Modbus®) max. |
CODESYS V3: 32000 Worte/32000 Worte |
| Drift - Systemuhr (25 °C) |
20 ppm
|
| Drift - Real Time Clock (25 °C) |
3 ppm
|
| Pufferzeit Real Time Clock (25 °C) |
7Tage |
| Anzeigeelemente |
LED (SYS, RUN, I/O, USR) rot/grün/orange: Status System, Programm, Lokalbus, durch User programmierbarer Status (durch CODESYS-Bibliothek verwendbar) |
| Versorgungsspannung System |
DC 24 V (-25 ... +30 %); über Verdrahtungsebene |
| Eingangsstrom typ. bei Nennlast (24 V) |
300 mA
|
| Summenstrom für Systemversorgung |
700 mA
|
| Potentialtrennung |
500 V System/Feld |
Anschlussdaten
| Anschlusstechnik: Kommunikation/Feldbus |
2 x RJ-45 |
| Anschlusstechnik: Systemversorgung |
2 x CAGE CLAMP® |
| Anschließbare Leiterwerkstoffe |
Kupfer |
| Anschlusstyp |
Systemversorgung |
| Eindrähtiger Leiter |
0,08 ... 1,5 mm² / 28 ... 14 AWG |
| Feindrähtiger Leiter |
0,08 ... 1,5 mm² / 28 ... 14 AWG |
| Abisolierlänge |
5 ... 6 mm / 0.2 ... 0.24 inch |
| Anschlusstechnik: Gerätekonfiguration |
1 x Stiftleiste; 4-polig |
Geometrische Daten
| Breite |
49,5 mm / 1.949 inch |
| Höhe |
96,8 mm / 3.811 inch |
| Tiefe |
71,9 mm / 2.831 inch |
| Tiefe ab Oberkante Tragschiene |
64,7 mm / 2.547 inch |
Mechanische Daten
| Montageart |
Tragschiene 35 |
Werkstoffdaten
| Gehäusewerkstoff |
Polycarbonat, Polyamid 6.6 |
| Brandlast |
1,37MJ |
| Gewicht |
112,9 g
|
| Konformitätskennzeichnung |
CE |
Umgebungsbedingungen
| Montageart |
Tragschiene 35 |
| Umgebungstemperatur (Betrieb) |
0 ... +55 °C |
| Umgebungstemperatur (Lagerung) |
-25 ... +85 °C |
| Temperaturbereich der Anschlussleitung (UL) |
80°C |
| Schutzart |
IP20 |
| Verschmutzungsgrad |
2 gemäß IEC 61131-2 |
| Betriebshöhe |
0 ... 2000 m |
| Einbaulage |
Horizontal links, horizontal rechts, horizontal oben, horizontal unten, vertikal oben und vertikal unten |
| Relative Feuchte (ohne Betauung) |
95 %
|
| Vibrationsfestigkeit |
4g gemäß IEC 60068-2-6 |
| Schockfestigkeit |
15g gemäß IEC 60068-2-27 |
| EMV-Störfestigkeit |
gemäß EN 61000-6-2, Schiffbereich |
| EMV-Störaussendung |
gemäß EN 61000-6-3, Schiffbereich |
| Beanspruchung durch Schadstoffe |
gemäß IEC 60068-2-42 und IEC 60068-2-43 |
| Zulässige Schadstoffkonzentration H2S bei einer relativen Feuchte 75 % |
10 ppm
|
| Zulässige Schadstoffkonzentration SO2 bei einer relativen Feuchte 75 % |
25 ppm
|
Kaufmännische Daten
| VPE (UVPE) |
1 St. |
| Verpackungsart |
Karton |
| Ursprungsland |
DE |
| GTIN |
4066966459951 |
| Zolltarifnummer |
85371091990 |
Produktklassifikation
| UNSPSC |
32151705 |
| ETIM 9.0 |
EC000236 |
| ETIM 10.0 |
EC000236 |
| ECCN |
NO US CLASSIFICATION |
Environmental Product Compliance
| Carbon Footprint |
Link |
| RoHS Compliance Status |
Compliant,No Exemption |
| RoHS Exemption |
6(c)7(a)7(c)-I7(c)-II |
