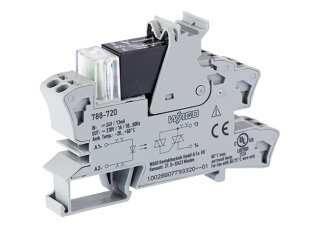

Solid-State-Relaismodul WAGO 788-720 DC 24 V AC 230 V

Solid-State-Relaismodul WAGO 788-720 DC 24 V AC 230 V

Artikelnummer: WAG-788-720
GTIN: 4045454743888
HAN: 788-720
Inhalt: 1 Stück

Solid-State-Relaismodul mit DC 24 V Eingangsspannung und AC 24...240 V Ausgangsspannungsbereich. 1 A Grenzdauerstrom, nulldurchgangsschaltend, Push-in CAGE.

34,70 €

inkl. 19% USt. , zzgl.

Unverbindliche Preisempfehlung des Herstellers: 53,67 €

● Verfügbar, Lieferzeit 1 - 4 Werktage (DE - Ausland abweichend)

Stück

Fachhandel für Industrieelektronik

Sichere Zahlung

Schneller Versand

Persönliche Fachberatung

Produktbeschreibung

Das Solid-State-Relaismodul 788-720 ist ein elektronisches Schaltmodul für die Steuerung von AC-Lasten aus DC-Signalkreisen. Es verfügt über eine Eingangsnennspannung von DC 24 V, einen Eingangsspannungsbereich von DC 18–30 V (1-Pegel) und einen Eingangsnennstrom von 7 mA. Die Lastseite schaltet AC-Spannungen im Bereich von AC 24–240 V mit einem Grenzdauerstrom von 1 A und arbeitet nulldurchgangsschaltend, um Störemissionen zu reduzieren. Der Spannungsfall über dem Halbleiterausgang beträgt maximal 1,1 V AC, die Einschaltzeit liegt unter 10 ms. Die Anschlussleiter werden werkzeuglos in die Push-in CAGE CLAMP Kontakte eingefädelt; akzeptiert werden Ader von 0,34 bis 2,5 mm² (22–14 AWG) in einfach oder mehrfach verdrahtet. Das Modul ist für den Betriebstemperaturbereich von –20 bis +60 °C konzipiert (UL-Bereich: –40 bis +60 °C) und hat eine rote Statusanzeige zur Bestätigung des Schaltzustands.

Anwendungsbereiche

Typische Anwendungen sind die Fernsteuerung von Heizungskörpern oder Beleuchtung in Schaltschränken aus SPS-Ausgängen, die Signalwandlung in dezentralen Steuersystemen sowie die AC-Lastschaltung in Automatisierungsanlagen mit DC-Steuerlogik.

Vorteile gegenüber Alternativen

Im Unterschied zu elektromechanischen Relais mit Spulen verschleißt das Halbleiterrelais nicht durch Kontaktoxidation und erzeugt durch Nulldurchgangsschaltung keine Funkstörungen. Das Modul montiert auf Tragschiene 35 mm, hat eine Baubreite von 15 mm und ist nach IP20 geschützt.

Produktseite WAGO ->

Angaben zur Produktsicherheit

Herstellerinformationen:

WAGO GmbH & Co. KG
Hansastr. 27
Bayern
München, Deutschland, 32423
info@wago.com
https://www.wago.com

Versandgewicht:	0,0413 kg
Artikelgewicht:	0,0413 kg
Abmessungen ( Länge × Breite × Höhe ):	5,40 × 1,50 × 8,60 cm

Technische Daten

Eingangsnennspannung UN	DC 24 V
Eingangsspannungsbereich (0-Pegel)	DC 0 ... 4 V
Eingangsspannungsbereich (1-Pegel)	DC 18 ... 30 V
Eingangsnennstrom bei UN	7 mA
Schaltungstyp	2-Leiter-Anschlussnullspannungsschaltend
Grenzdauerstrom	1 A
Ausgangsnennspannung	AC 230 V
Ausgangsspannungsbereich	AC 24 ... 240 V
Spannungsfall	<= AC 1,1 V
Einschaltzeit	<= 10 ms
Ausschaltzeit	<= 10 ms
Schaltfrequenz	50 Hz / 60 Hz
Statusanzeige	LED rot

Steuerkreis

Eingangsnennspannung UN	DC 24 V
Eingangsspannungsbereich (0-Pegel)	DC 0 ... 4 V
Eingangsspannungsbereich (1-Pegel)	DC 18 ... 30 V
Eingangsnennstrom bei UN	7 mA

Lastkreis

Schaltungstyp	2-Leiter-Anschlussnullspannungsschaltend
Grenzdauerstrom	1 A
Ausgangsnennspannung	AC 230 V
Ausgangsspannungsbereich	AC 24 ... 240 V
Spannungsfall	<= AC 1,1 V
Einschaltzeit	<= 10 ms
Ausschaltzeit	<= 10 ms
Schaltfrequenz	50 Hz / 60 Hz

Signalisierung

Statusanzeige	LED rot

Sicherheit und Schutz

Verschmutzungsgrad	2
Spannungsfestigkeit Steuer-/Lastkreis (AC, 1 min)	3,75 kVeff
Schutzart	IP20

Anschlussdaten

Anschlusstechnik	Push-in CAGE CLAMP®
Eindrähtiger Leiter	0,34 ... 2,5 mm² / 22 ... 14 AWG
Feindrähtiger Leiter	0,34 ... 2,5 mm² / 22 ... 14 AWG
Abisolierlänge	9 ... 10 mm / 0.35 ... 0.39 inch

Geometrische Daten

Breite	15 mm / 0.591 inch
Höhe	86 mm / 3.386 inch
Tiefe ab Oberkante Tragschiene	54 mm / 2.126 inch

Mechanische Daten

Montageart	Tragschiene 35

Werkstoffdaten

Farbe	grau
Brandlast	0,614MJ
Gewicht	41,3 g

Umgebungsbedingungen

Umgebungstemperatur (Betrieb bei UN)	-20 ... +60 °C
Umgebungstemperatur UL (Betrieb bei UN)	-40 ... +60 °C
Umgebungstemperatur (Lagerung)	-40 ... +70 °C
Verarbeitungstemperatur	-25 ... +50 °C
Temperaturbereich der Anschlussleitung	>= (TUmgebung + 20 K)
