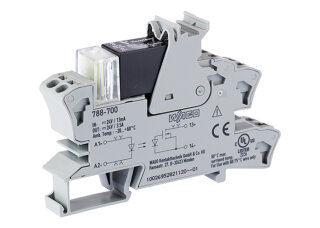

Solid-State-Relaismodul 788-700 DC 24 V 3,5 A Push-in grau

Solid-State-Relaismodul 788-700 DC 24 V 3,5 A Push-in grau

Artikelnummer: WAG-788-700
GTIN: 4045454743864
HAN: 788-700
Inhalt: 1 Stück

Solid-State-Relaismodul, Eingangsnennspannung DC 24 V, Ausgangsspannungsbereich DC 0...24 V, Grenzdauerstrom 3,5 A, 2-Leiter-Anschluss Push-in CAGE CLAMP.

27,65 €

exkl. 19% USt. , zzgl.

Unverbindliche Preisempfehlung des Herstellers: 50,87 €

● Verfügbar, Lieferzeit 1 - 4 Werktage (DE - Ausland abweichend)

Stück

Fachhandel für Industrieelektronik

Sichere Zahlung

Schneller Versand

Persönliche Fachberatung

Produktbeschreibung

Das Solid-State-Relaismodul 788-700 ist ein elektronisches Schaltmodul zur kontrollierten DC-Lastverdrahtung in Steuerungsschränken. Eingangsnennspannung DC 24 V mit Eingangsspannungsbereich 18–30 V für digitale Signale, Eingangsnennstrom 7 mA. Ausgangsseitig bietet das Modul einen 2-Leiter-Anschluss mit Grenzdauerstrom von 3,5 A und Ausgangsspannungsbereich DC 0–24 V, Spannungsfall <= 0,1 V. Anschlussquerschnitte für ein- und feindrähtiges Material von 0,34 bis 2,5 mm² mittels Push-in CAGE CLAMP ohne Werkzeug. Betriebstemperaturbereich ?20 bis +60 °C, Lagerbereich ?40 bis +70 °C, UL-geprüft für ?40 bis +60 °C. Einschaltzeit <= 50 µs, rote LED-Statusanzeige zur visuellen Zustandsüberwachung.

Anwendungsbereiche

Typische Anwendungen sind die Ansteuerung von Magnetspulen in Schaltschränken, die Ausgangsbeschaltung von SPS-Modulen mit kapazitiven oder induktiven Lasten sowie die Sensor-Aktor-Verdrahtung in Verpackungsmaschinen und Förderanlagen. Schutzart IP20, Verschmutzungsgrad 2, montierbar auf Hutschiene 35 mm, Baubreite 15 mm, Tiefe ab Schiene 54 mm. Das Modul ermöglicht schnelle und sichere Schaltung ohne zusätzliche externe Relais.

Produktseite WAGO ->

Angaben zur Produktsicherheit

Herstellerinformationen:

WAGO GmbH & Co. KG
Hansastr. 27
Bayern
München, Deutschland, 32423
info@wago.com
https://www.wago.com

Versandgewicht:	0,0417 kg
Artikelgewicht:	0,0417 kg
Abmessungen ( Länge × Breite × Höhe ):	5,40 × 1,50 × 8,60 cm

Technische Daten

Eingangsnennspannung UN	DC 24 V
Eingangsspannungsbereich (0-Pegel)	DC 0 ... 8 V
Eingangsspannungsbereich (1-Pegel)	DC 18 ... 30 V
Eingangsnennstrom bei UN	7 mA
Schaltungstyp	2-Leiter-Anschluss
Grenzdauerstrom	3,5 A
Ausgangsnennspannung	DC 24 V
Ausgangsspannungsbereich	DC 0 ... 24 V
Spannungsfall	<= DC 0,1 V
Einschaltzeit	<= 50 µs
Ausschaltzeit	<= 600 µs
Schaltfrequenz	<= 100 Hz
Statusanzeige	LED rot

Steuerkreis

Eingangsnennspannung UN	DC 24 V
Eingangsspannungsbereich (0-Pegel)	DC 0 ... 8 V
Eingangsspannungsbereich (1-Pegel)	DC 18 ... 30 V
Eingangsnennstrom bei UN	7 mA

Lastkreis

Schaltungstyp	2-Leiter-Anschluss
Grenzdauerstrom	3,5 A
Ausgangsnennspannung	DC 24 V
Ausgangsspannungsbereich	DC 0 ... 24 V
Spannungsfall	<= DC 0,1 V
Einschaltzeit	<= 50 µs
Ausschaltzeit	<= 600 µs
Schaltfrequenz	<= 100 Hz

Signalisierung

Statusanzeige	LED rot

Sicherheit und Schutz

Verschmutzungsgrad	2
Spannungsfestigkeit Steuer-/Lastkreis (AC, 1 min)	2,5 kVeff
Schutzart	IP20

Anschlussdaten

Anschlusstechnik	Push-in CAGE CLAMP®
Eindrähtiger Leiter	0,34 ... 2,5 mm² / 22 ... 14 AWG
Feindrähtiger Leiter	0,34 ... 2,5 mm² / 22 ... 14 AWG
Abisolierlänge	9 ... 10 mm / 0.35 ... 0.39 inch

Geometrische Daten

Breite	15 mm / 0.591 inch
Höhe	86 mm / 3.386 inch
Tiefe ab Oberkante Tragschiene	54 mm / 2.126 inch

Mechanische Daten

Montageart	Tragschiene 35

Werkstoffdaten

Farbe	grau
Brandlast	0,614MJ
Gewicht	41,7 g

Umgebungsbedingungen

Umgebungstemperatur (Betrieb bei UN)	-20 ... +60 °C
Umgebungstemperatur UL (Betrieb bei UN)	-40 ... +60 °C
Umgebungstemperatur (Lagerung)	-40 ... +70 °C
Verarbeitungstemperatur	-25 ... +50 °C
Temperaturbereich der Anschlussleitung	>= (TUmgebung + 20 K)
