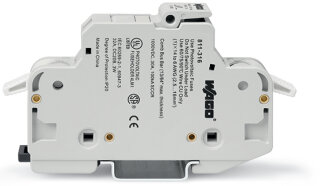

2-Leiter-Sicherungshalter 811-414 Class CC 1-polig CAGE CLAMP lichtgrau

Artikelnummer: WAG-811-414
GTIN: 4055143102018
HAN: 811-414
Inhalt: 12 Stück

1-poliger Sicherungshalter für Class-CC-Rundsicherungen, 2,5 bis 16 mm², CAGE CLAMP-Anschluss, Tragschiene 35 mm, Defektanzeige, DC 24 V.

220,00 €

18,33 € pro 1 Stück

inkl. 19% USt. , zzgl.

Unverbindliche Preisempfehlung des Herstellers: 374,14 €

● Verfügbar, Lieferzeit 1 - 4 Werktage (DE - Ausland abweichend)

Pack

Fachhandel für Industrieelektronik

Sichere Zahlung

Schneller Versand

Persönliche Fachberatung

Produktbeschreibung

Der 2-Leiter-Sicherungshalter 811-414 ist ein 1-poliges Schutzgerät zur Aufnahme zylindrischer Class-CC-Rundsicherungen in Schaltschränken und Steuerverteilern. Die Klemme verfügt über zwei Anschlussplätze mit CAGE CLAMP-Technologie und eignet sich für Leiterquerschnitte von 2,5 bis 16 mm² (eindrähtiges und feindrähtiges Kupfer). Die Montage erfolgt werkzeuglos auf Hutschienen 35 × 15 mm oder 35 × 7,5 mm; erforderlich ist eine Abisolierlänge von 12 bis 13 mm ohne Vorbehandlung durch Aderendhülsen. Die maximale Verlustleistung des Sicherungseinsatzes beträgt 3 W bei AC-Spannungsanwendung. Der Temperaturbereich liegt zwischen ?35 und +85 °C im Dauergebrauch.

Anwendungsbereiche

Typische Einsatzfelder sind die Absicherung von SPS-Steuerstromkreisen in Maschinensteuerungen sowie der Überlast- und Kurzschlussschutz in dezentralisierten Verteilblöcken mit Class-CC-Sicherungen. Die integrierte Defektanzeige signalisiert optisch, wenn ein Sicherungseinsatz ausgelöst hat.

Vorteile gegenüber Alternativen

Im Unterschied zu offenen Sicherungseinsätzen bietet der geschlossene Halter erhöhte Berührungssicherheit und Feuchtigkeitsschutz. Das CAGE CLAMP-System erlaubt schnelle Verdrahtungswechsel ohne Werkzeug und reduziert Kontaktwiderstand durch Federkraft. Die Ausführung in Lichtgrau passt sich optisch an gängige Schaltschrank-Interieure an.

Produktseite WAGO ->

Angaben zur Produktsicherheit

Herstellerinformationen:

WAGO GmbH & Co. KG
Hansastr. 27
Bayern
München, Deutschland, 32423
info@wago.com
https://www.wago.com

Versandgewicht:	0,7620 kg
Artikelgewicht:	0,0635 kg
Abmessungen ( Länge × Breite × Höhe ):	5,50 × 1,75 × 10,50 cm

Technische Daten

Hinweise

Sicherheitshinweis	Der Sicherungshalter darf unter Last nicht geöffnet werden.

Elektrische Daten

Bemessungsdaten Hinweis	Die elektrischen Daten werden durch die technischen Daten der Sicherungsklemme und der Sicherung bestimmt. Bei der Auswahl von G-Sicherungseinsätzen ist darauf zu achten, dass die aufgeführte Verlustleistung nicht überschritten wird.
Verlustleistung Pv max. Sicherungseinsatz Überlastschutz Kurzschlussschutz (Einzelanordnung)	3 W
Verlustleistung Pv max. Sicherungseinsatz Überlastschutz Kurzschlussschutz (Verbundanordnung)	3 W
Verlustleistung Pv max. Sicherungseinsatz Kurzschlussschutz (Einzelanordnung)	3 W
Verlustleistung Pv max. Sicherungseinsatz Kurzschlussschutz (Verbundanordnung)	3 W
Art der Spannung 1	AC
Sicherungsaufnahme	steckbar
Sicherungsbauform	Rundsicherung; 10 x 38 mm; Class CC
Verdrahtungsrichtung	Seitliche Verdrahtung

Bemessungsdaten gemäß IEC/EN – Hinweise

Bemessungsdaten Hinweis	Die elektrischen Daten werden durch die technischen Daten der Sicherungsklemme und der Sicherung bestimmt. Bei der Auswahl von G-Sicherungseinsätzen ist darauf zu achten, dass die aufgeführte Verlustleistung nicht überschritten wird.

Verlustleistung

Verlustleistung Pv max. Sicherungseinsatz Überlastschutz Kurzschlussschutz (Einzelanordnung)	3 W
Verlustleistung Pv max. Sicherungseinsatz Überlastschutz Kurzschlussschutz (Verbundanordnung)	3 W
Verlustleistung Pv max. Sicherungseinsatz Kurzschlussschutz (Einzelanordnung)	3 W
Verlustleistung Pv max. Sicherungseinsatz Kurzschlussschutz (Verbundanordnung)	3 W

Allgemein

Art der Spannung 1	AC
Sicherungsaufnahme	steckbar
Sicherungsbauform	Rundsicherung; 10 x 38 mm; Class CC
Verdrahtungsrichtung	Seitliche Verdrahtung

Anschlussdaten

Klemmstellen	2
Gesamte Anzahl der Potentiale	1
Anzahl der Ebenen	1
Anschlusstechnik	CAGE CLAMP®
Betätigungsart	Betätigungswerkzeug
Anschließbare Leiterwerkstoffe	Kupfer
Eindrähtiger Leiter	2,5 ... 16 mm² / 14 ... 6 AWG
Feindrähtiger Leiter	2,5 ... 16 mm² / 16 ... 6 AWG
Abisolierlänge	12 ... 13 mm / 0.47 ... 0.51 inch
Polzahl	1
Verdrahtungsrichtung	Seitliche Verdrahtung

Anschluss 1

Anschlusstechnik	CAGE CLAMP®
Betätigungsart	Betätigungswerkzeug
Anschließbare Leiterwerkstoffe	Kupfer
Eindrähtiger Leiter	2,5 ... 16 mm² / 14 ... 6 AWG
Feindrähtiger Leiter	2,5 ... 16 mm² / 16 ... 6 AWG
Abisolierlänge	12 ... 13 mm / 0.47 ... 0.51 inch
Polzahl	1
Verdrahtungsrichtung	Seitliche Verdrahtung

Geometrische Daten

Breite	17,5 mm / 0.689 inch
Höhe	105 mm / 4.134 inch
Tiefe ab Oberkante Tragschiene	55 mm / 2.165 inch

Mechanische Daten

Montageart	Tragschiene 35
Montage Hinweis	Der feste Fuß der Sicherungsklemme muss nach oben gerichtet sein, damit die Sicherung nicht herausfallen kann.

Werkstoffdaten

Farbe	lichtgrau
Isolierstoffgruppe	I
Isolierwerkstoff Hauptgehäuse	Polyamid (PA66)
Brennbarkeitsklasse gemäß UL 94	V0
Gewicht	63,5 g

Umgebungsbedingungen

Verarbeitungstemperatur	-35 ... +85 °C
Dauergebrauchstemperatur	-35 ... +85 °C

Kaufmännische Daten

Produktgruppe	1 (Reihenklemmen)
VPE (UVPE)	12 (1) St.
Verpackungsart	Karton
Ursprungsland	CN
GTIN	4055143102018
Zolltarifnummer	85369095000

Produktklassifikation

UNSPSC	39121624
eCl@ss 10.0	27-14-11-16
eCl@ss 9.0	27-14-11-16
ETIM 9.0	EC002705
ETIM 10.0	EC002705
ECCN	NO US CLASSIFICATION

Environmental Product Compliance

Carbon Footprint	Link
RoHS Compliance Status	Compliant,No Exemption
