Produktbeschreibung

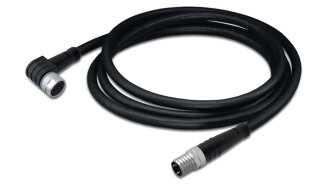

Die Sensor-/Aktorleitung 756-6203/030-030 ist eine konfektionierte Verbindungsleitung für die Sensor- und Aktor-Anbindung in der Automatisierungstechnik. Das Kabel ist mit einer 3-poligen M8-Buchse (in winkliger Ausführung) auf der einen Seite und einem M8-Stecker (axiale Ausführung) auf der anderen Seite ausgestattet. Die Leitungslänge beträgt 3 m und das schwarze Kabel ist für eine Betriebsspannung von bis zu DC 300 V ausgelegt. Mit der Schutzart IP67 ist die Leitung gegen Staub und Strahlwasser geschützt und arbeitet im Temperaturbereich von -40 bis +80 °C (ruhend) beziehungsweise -20 bis +60 °C (bewegt). Die M8-Steckverbinder sind ein De-facto-Standard in der Industrie-Automation und Sensorik und ermöglichen werkzeuglose, sichere Verbindungen.
Anwendungsbereiche
Typische Einsatzfelder sind die Verdrahtung von induktiven Näherungsschaltern, kapazitiven Sensoren und Solenoid-Ventilen in Verpackungsmaschinen, Montageautomaten und mobilen Arbeitsmaschinen. Die winklige Ausführung der Buchse minimiert Platzbedarf in engen Schaltschrankkammern oder bei seitlichem Sensoranschluss. Die axiale Steckerausführung ermöglicht kurze, gerade Zuleitungen an fest installierten Aktoren.
Vorteile gegenüber Alternativen
Im Unterschied zu flexibel konfektionierten Leitungen ohne M8-Standard bietet diese WAGO-Leitung Plug-and-Play-Kompatibilität mit allen M8-Sensoren und Aktoren nach IEC 61076-2-109. Das Kabel erfüllt die RoHS-Richtlinie und ist für den weltweiten Einsatz klassifiziert.
Produktseite WAGO ->
Angaben zur Produktsicherheit
Herstellerinformationen:
WAGO GmbH & Co. KG
Hansastr. 27
Bayern
München, Deutschland, 32423
info@wago.com
https://www.wago.com
| Versandgewicht: |
0,0510 kg
|
| Artikelgewicht: |
0,0510 kg
|
| Abmessungen
( Länge × Breite × Höhe ):
|
20,00 × 20,00 × 2,00 cm |
Technische Daten
Technische Daten
| Betriebsspannung |
DC 300 V |
| Schutzart |
IP67 |
| Umgebungstemperatur (Betrieb) ruhend |
-40 ... +80 °C |
| Umgebungstemperatur (Betrieb) bewegt |
-20 ... +60 °C |
| Leitungslänge |
3 m
|
| Farbe der Mantelleitung |
schwarz |
| Anschlussausführung |
M8-Buchse - M8-Stecker |
| Polzahl |
3 |
| Leitungsanschlussrichtung zur Steckrichtung |
90° |
| Leitungsanschlussrichtung zur Steckrichtung (2) |
0° |
Allgemein
| Betriebsspannung |
DC 300 V |
| Schutzart |
IP67 |
| Umgebungstemperatur (Betrieb) ruhend |
-40 ... +80 °C |
| Umgebungstemperatur (Betrieb) bewegt |
-20 ... +60 °C |
Kabel
| Leitungslänge |
3 m
|
| Farbe der Mantelleitung |
schwarz |
Steckverbinder
| Anschlussausführung |
M8-Buchse - M8-Stecker |
| Polzahl |
3 |
| Leitungsanschlussrichtung zur Steckrichtung |
90° |
| Leitungsanschlussrichtung zur Steckrichtung (2) |
0° |
Kaufmännische Daten
| VPE (UVPE) |
1 St. |
| Verpackungsart |
unverpackt |
| Ursprungsland |
CN |
| GTIN |
4066966504248 |
| Zolltarifnummer |
85444290900 |
Produktklassifikation
| UNSPSC |
26121609 |
| ETIM 9.0 |
EC001855 |
| ETIM 10.0 |
EC001855 |
| ECCN |
NO US CLASSIFICATION |
Environmental Product Compliance
| RoHS Compliance Status |
Compliant,No Exemption |
