Produktbeschreibung

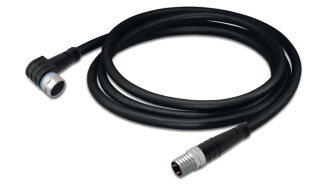

Die Sensor-Aktorleitung WAGO 756-6203/030-020 ist eine vorkonfektionierte Verbindungsleitung mit M8-Steckverbindern für die Sensor-Aktor-Anbindung in Automatisierungsanlagen. Das Kabel verbindet eine M8-Buchse (winklig 90°) mit einem M8-Stecker (axial 0°) und bietet damit flexible Verlegungsmöglichkeiten in beengten Schaltschränken und an Maschinenrahmen. Die Ausführung ist 3-polig dimensioniert und arbeitet mit einer Betriebsspannung bis DC 300 V. Die Leitungslänge beträgt 2 m, die schwarze PUR-Manteleitung ist IP67-dicht und temperaturbeständig von -40 bis +80 °C im ruhenden Betrieb, im bewegten Einsatz von -20 bis +60 °C.
Anwendungsbereiche
Typische Anwendungsfelder sind die Verdrahtung von induktiven und kapazitiven Näherungssensoren an SPS-Eingängen sowie die Anbindung von pneumatischen Magnetventilen in Verpackungsmaschinen und Förderanlagen. Auch in mobilen Anwendungen mit vibrationsbelasteten Montageumgebungen findet die Leitung häufig Verwendung.
Vorteile gegenüber Alternativen
Im Unterschied zu Leitungen mit beidseitig axialen oder beidseitig winkligen Anschlussrichtungen ermöglicht die 90°/0°-Mischausführung optimale Platznutzung und reduziert Verdrahtungskonflikt in räumlich engen Verteilern. Die Konfektionierung nach ETIM EC001855 Standard garantiert Austauschbarkeit und schnelle Montage ohne Zusatzkonfektionierung vor Ort.
Produktseite WAGO ->
Angaben zur Produktsicherheit
Herstellerinformationen:
WAGO GmbH & Co. KG
Hansastr. 27
Bayern
München, Deutschland, 32423
info@wago.com
https://www.wago.com
| Versandgewicht: |
0,0380 kg
|
| Artikelgewicht: |
0,0380 kg
|
| Abmessungen
( Länge × Breite × Höhe ):
|
20,00 × 20,00 × 2,00 cm |
Technische Daten
Technische Daten
| Betriebsspannung |
DC 300 V |
| Schutzart |
IP67 |
| Umgebungstemperatur (Betrieb) ruhend |
-40 ... +80 °C |
| Umgebungstemperatur (Betrieb) bewegt |
-20 ... +60 °C |
| Leitungslänge |
2 m
|
| Farbe der Mantelleitung |
schwarz |
| Anschlussausführung |
M8-Buchse - M8-Stecker |
| Polzahl |
3 |
| Leitungsanschlussrichtung zur Steckrichtung |
90° |
| Leitungsanschlussrichtung zur Steckrichtung (2) |
0° |
Allgemein
| Betriebsspannung |
DC 300 V |
| Schutzart |
IP67 |
| Umgebungstemperatur (Betrieb) ruhend |
-40 ... +80 °C |
| Umgebungstemperatur (Betrieb) bewegt |
-20 ... +60 °C |
Kabel
| Leitungslänge |
2 m
|
| Farbe der Mantelleitung |
schwarz |
Steckverbinder
| Anschlussausführung |
M8-Buchse - M8-Stecker |
| Polzahl |
3 |
| Leitungsanschlussrichtung zur Steckrichtung |
90° |
| Leitungsanschlussrichtung zur Steckrichtung (2) |
0° |
Kaufmännische Daten
| VPE (UVPE) |
1 St. |
| Verpackungsart |
unverpackt |
| Ursprungsland |
CN |
| GTIN |
4066966504231 |
| Zolltarifnummer |
85444290900 |
Produktklassifikation
| UNSPSC |
26121609 |
| ETIM 9.0 |
EC001855 |
| ETIM 10.0 |
EC001855 |
| ECCN |
NO US CLASSIFICATION |
Environmental Product Compliance
| RoHS Compliance Status |
Compliant,No Exemption |
