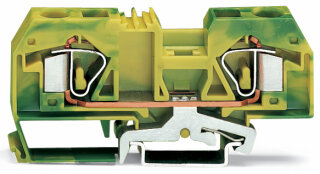

2-Leiter-Schutzleiterklemme 283-907 CAGE CLAMP 16 mm² grün-gelb

2-Leiter-Schutzleiterklemme 283-907 CAGE CLAMP 16 mm² grün-gelb

Artikelnummer: WAG-283-907
GTIN: 4045454084561
HAN: 283-907
Inhalt: 20 Stück

2-Leiter-Schutzleiterklemme 283-907, 16 mm², CAGE CLAMP®-Anschluss, grün-gelb. Werkzeugbetätigung für Tragschiene 35 x 15 und 35 x 7,5 mm.

105,80 €

5,29 € pro 1 Stück

inkl. 19% USt. , zzgl.

Unverbindliche Preisempfehlung des Herstellers: 179,93 €

● Verfügbar, Lieferzeit 1 - 4 Werktage (DE - Ausland abweichend)

Pack

Fachhandel für Industrieelektronik

Sichere Zahlung

Schneller Versand

Persönliche Fachberatung

Produktbeschreibung

Die 2-Leiter-Schutzleiterklemme 283-907 von WAGO ist eine Durchgangsklemme für die sichere Verbindung von Schutzleitern mit der Tragschiene. Sie verfügt über zwei Klemmstellen, einen Nennquerschnitt von 16 mm² und nutzt die CAGE CLAMP®-Anschlusstechnik mit Betätigungswerkzeug. Die Klemme akzeptiert eindräthige und feindrähtige Kupferleiter in Querschnitten von 0,2 bis 16 mm² mit einer Abisolierlänge von 16 bis 17 mm. Das Gehäuse besteht aus Polyamid PA66 (Brennbarkeitsklasse V0) und ist in der typischen grün-gelben Farbe für Schutzleiter ausgeführt. Der Temperaturbereich liegt bei -60 bis +105 °C für den Dauergebrauch und -35 bis +85 °C für die Verarbeitung. Die horizontale Bauform passt auf Tragschienen 35 x 15 und 35 x 7,5 mm mit mittiger Beschriftungsebene.

Anwendungsbereiche

In Schaltschränken werden Schutzleiterklemmen dieser Serie zur Sammlung und Verteilung von Schutzleitern in Niederspannungsverteilern eingesetzt, etwa zur Verbindung von Schutzleiter-Sammelschienen in Maschinensteuerungen oder zur Anbindung von Schutzleiter-Rückführungsleitungen in Verteilerschränken. Die CAGE CLAMP®-Technologie ermöglicht werkzeuglose Leiterbestückung ohne vorherige Aderendhülsen-Aufcrimping. Ein integrierter Kontaktfuß gewährleistet die direkte elektrische und mechanische Verbindung zur Tragschiene.

Vorteile gegenüber Alternativen

Im Unterschied zu Schutzleiterklemmen mit Schraubanschluss erfordert die Betätigungswerkzeug-Variante kein Drehmoment-Management und reduziert die Montagezeit in dichten Schaltschränken erheblich. Die Klemme wird in Packungseinheiten zu je 20 Stück geliefert und eignet sich für Neubau und Modernisierung von Verteilerschränken.

Produktseite WAGO ->

Angaben zur Produktsicherheit

Herstellerinformationen:

WAGO GmbH & Co. KG
Hansastr. 27
Bayern
München, Deutschland, 32423
info@wago.com
https://www.wago.com

Versandgewicht:

0,9300 kg

Artikelgewicht:

0,0465 kg

Abmessungen ( Länge × Breite × Höhe ):

3,75 × 1,20 × 9,45 cm

Technische Daten:

Technische Daten

Elektrische Daten

Verdrahtungsrichtung	Frontverdrahtung

Allgemein

Verdrahtungsrichtung	Frontverdrahtung

Anschlussdaten

Klemmstellen	2
Gesamte Anzahl der Potentiale	1
Anzahl der Ebenen	1
Anschlusstechnik	CAGE CLAMP®
Betätigungsart	Betätigungswerkzeug
Anschließbare Leiterwerkstoffe	Kupfer
Nennquerschnitt	16 mm²
Eindrähtiger Leiter	0,2 ... 16 mm² / 24 ... 6 AWG
Feindrähtiger Leiter	0,2 ... 16 mm² / 24 ... 6 AWG
Abisolierlänge	16 ... 17 mm / 0.63 ... 0.67 inch
Verdrahtungsrichtung	Frontverdrahtung

Anschluss 1

Anschlusstechnik	CAGE CLAMP®
Betätigungsart	Betätigungswerkzeug
Anschließbare Leiterwerkstoffe	Kupfer
Nennquerschnitt	16 mm²
Eindrähtiger Leiter	0,2 ... 16 mm² / 24 ... 6 AWG
Feindrähtiger Leiter	0,2 ... 16 mm² / 24 ... 6 AWG
Abisolierlänge	16 ... 17 mm / 0.63 ... 0.67 inch
Verdrahtungsrichtung	Frontverdrahtung

Geometrische Daten

Breite	12 mm / 0.472 inch
Höhe	94,5 mm / 3.72 inch
Tiefe ab Oberkante Tragschiene	37,5 mm / 1.476 inch

Mechanische Daten

Bauform	horizontale Bauform
Montageart	Tragschiene 35
Beschriftungsebene	Mittenbeschriftung

Werkstoffdaten

Farbe	grün-gelb
Isolierstoffgruppe	I
Isolierwerkstoff Hauptgehäuse	Polyamid (PA66)
Brennbarkeitsklasse gemäß UL 94	V0
Brandlast	0,502MJ
Gewicht	46,5 g

Umgebungsbedingungen

Verarbeitungstemperatur	-35 ... +85 °C
Dauergebrauchstemperatur	-60 ... +105 °C

Kaufmännische Daten

Produktgruppe	1 (Reihenklemmen)
VPE (UVPE)	20 St.
Verpackungsart	Karton
Ursprungsland	DE
GTIN	4045454084561
Zolltarifnummer	85369010000

Produktklassifikation

UNSPSC	39121410
eCl@ss 10.0	27-14-11-41
eCl@ss 9.0	27-14-11-41
ETIM 9.0	EC000901
ETIM 10.0	EC000901
ECCN	NO US CLASSIFICATION

Environmental Product Compliance

Carbon Footprint	Link
CAS-No.	7439-92-1
REACH Candidate List Substance	Lead
RoHS Compliance Status	Compliant,No Exemption
SCIP notification number (Austria)	6f08e2d9-8547-4420-908d-3d6d4204f0bc
SCIP notification number (Belgium)	ecf4ee45-3cf9-4929-9a12-f2b7f1145cf8
SCIP notification number (Bulgaria)	8619e204-9cdb-4a67-bf86-51e6b2b4296e
SCIP notification number (Czech Republic)	a2853f5b-e381-4352-af6d-b3e98eccd12b
SCIP notification number (Denmark)	f59a6449-a4e4-4fd3-8921-eb62f8c59f01
SCIP notification number (Finland)	0bb0b680-e122-4311-a23f-8d7016696aa9
SCIP notification number (France)	dd28f581-62cf-4854-9290-5e0573e859ff
SCIP notification number (Germany)	15ae49d0-459a-4686-9676-861c3c053dfe
SCIP notification number (Hungary)	611256d6-0a54-4186-bc9c-bc9630c4b2e2
SCIP notification number (Italy)	e959db15-d655-4012-af2f-698ba24c1422
SCIP notification number (Netherlands)	aa23ebf2-fc02-46bd-9956-b6053d63c477
SCIP notification number (Poland)	7c4929dd-de7c-4bc6-81e2-a56bd23c8011
SCIP notification number (Romania)	b064b447-92ab-494e-9b4b-2e4ff609e80c
SCIP notification number (Sweden)	d6b1c31a-45f5-4161-afc8-7511b396a968

Technische Daten

Elektrische Daten

Verdrahtungsrichtung	Frontverdrahtung

Allgemein

Verdrahtungsrichtung	Frontverdrahtung

Anschlussdaten

Klemmstellen	2
Gesamte Anzahl der Potentiale	1
Anzahl der Ebenen	1
Anschlusstechnik	CAGE CLAMP®
Betätigungsart	Betätigungswerkzeug
Anschließbare Leiterwerkstoffe	Kupfer
Nennquerschnitt	16 mm²
Eindrähtiger Leiter	0,2 ... 16 mm² / 24 ... 6 AWG
Feindrähtiger Leiter	0,2 ... 16 mm² / 24 ... 6 AWG
Abisolierlänge	16 ... 17 mm / 0.63 ... 0.67 inch
Verdrahtungsrichtung	Frontverdrahtung

Anschluss 1

Anschlusstechnik	CAGE CLAMP®
Betätigungsart	Betätigungswerkzeug
Anschließbare Leiterwerkstoffe	Kupfer
Nennquerschnitt	16 mm²
Eindrähtiger Leiter	0,2 ... 16 mm² / 24 ... 6 AWG
Feindrähtiger Leiter	0,2 ... 16 mm² / 24 ... 6 AWG
Abisolierlänge	16 ... 17 mm / 0.63 ... 0.67 inch
Verdrahtungsrichtung	Frontverdrahtung

Geometrische Daten

Breite	12 mm / 0.472 inch
Höhe	94,5 mm / 3.72 inch
Tiefe ab Oberkante Tragschiene	37,5 mm / 1.476 inch

Mechanische Daten

Bauform	horizontale Bauform
Montageart	Tragschiene 35
Beschriftungsebene	Mittenbeschriftung

Werkstoffdaten

Farbe	grün-gelb
Isolierstoffgruppe	I
Isolierwerkstoff Hauptgehäuse	Polyamid (PA66)
Brennbarkeitsklasse gemäß UL 94	V0
Brandlast	0,502MJ
Gewicht	46,5 g

Umgebungsbedingungen

Verarbeitungstemperatur	-35 ... +85 °C
Dauergebrauchstemperatur	-60 ... +105 °C

Kaufmännische Daten

Produktgruppe	1 (Reihenklemmen)
VPE (UVPE)	20 St.
Verpackungsart	Karton
Ursprungsland	DE
GTIN	4045454084561
Zolltarifnummer	85369010000

Produktklassifikation

UNSPSC	39121410
eCl@ss 10.0	27-14-11-41
eCl@ss 9.0	27-14-11-41
ETIM 9.0	EC000901
ETIM 10.0	EC000901
ECCN	NO US CLASSIFICATION

Environmental Product Compliance

Carbon Footprint	Link
CAS-No.	7439-92-1
REACH Candidate List Substance	Lead
RoHS Compliance Status	Compliant,No Exemption
SCIP notification number (Austria)	6f08e2d9-8547-4420-908d-3d6d4204f0bc
SCIP notification number (Belgium)	ecf4ee45-3cf9-4929-9a12-f2b7f1145cf8
SCIP notification number (Bulgaria)	8619e204-9cdb-4a67-bf86-51e6b2b4296e
SCIP notification number (Czech Republic)	a2853f5b-e381-4352-af6d-b3e98eccd12b
SCIP notification number (Denmark)	f59a6449-a4e4-4fd3-8921-eb62f8c59f01
SCIP notification number (Finland)	0bb0b680-e122-4311-a23f-8d7016696aa9
SCIP notification number (France)	dd28f581-62cf-4854-9290-5e0573e859ff
SCIP notification number (Germany)	15ae49d0-459a-4686-9676-861c3c053dfe
SCIP notification number (Hungary)	611256d6-0a54-4186-bc9c-bc9630c4b2e2
SCIP notification number (Italy)	e959db15-d655-4012-af2f-698ba24c1422
SCIP notification number (Netherlands)	aa23ebf2-fc02-46bd-9956-b6053d63c477
SCIP notification number (Poland)	7c4929dd-de7c-4bc6-81e2-a56bd23c8011
SCIP notification number (Romania)	b064b447-92ab-494e-9b4b-2e4ff609e80c
SCIP notification number (Sweden)	d6b1c31a-45f5-4161-afc8-7511b396a968
