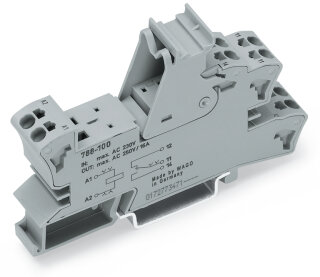

Relaissockel 788-102 2 Wechsler 15 mm Push-in grau

Relaissockel 788-102 2 Wechsler 15 mm Push-in grau

Artikelnummer: WAG-788-102
GTIN: 4050821591788
HAN: 788-102
Inhalt: 1 Stück

Relaissockel für Elementarrelais mit 2 Wechslern, 8 A Grenzdauerstrom, 230 V AC/DC Eingangsspannung, Push-in CAGE CLAMP®-Anschluss für 0,34 bis 2,5 mm².

3,52 €

exkl. 19% USt. , zzgl.

Unverbindliche Preisempfehlung des Herstellers: 6,47 €

● Verfügbar, Lieferzeit 1 - 4 Werktage (DE - Ausland abweichend)

Stück

Fachhandel für Industrieelektronik

Sichere Zahlung

Schneller Versand

Persönliche Fachberatung

Produktbeschreibung

Der Relaissockel 788-102 ist ein Fassungssystem für Elementarrelais und bietet 2 Wechslerkontakte mit verstärkter Isolierung zwischen Steuer- und Lastkreis. Das Gerät ist für eine Eingangsnennspannung von 230 V AC/DC ausgelegt und verarbeitet Eingangsspannungen im Bereich 0 bis 250 V. Der Grenzdauerstrom liegt bei 8 A, die maximale Schaltspannung bei 300 V AC. Die Anschlussleiter werden mittels Push-in CAGE CLAMP® verbunden und akzeptieren Querschnitte von 0,34 bis 2,5 mm² (feindrähtigen und eindrähtigen Ausführung), mit einer Abisolierlänge von 9 bis 10 mm. Der Relaissockel ist typisch einsetzbar in Schaltschränken als dezentrale Schaltlogik für Steuerungen von Verpackungsmaschinen, Förderanlagen und Industrieöfen, wo ein kompaktes Relaissystem mit sicherer Trennung zwischen Steuerspannung und Lastkreis erforderlich ist.

Anwendungsbereiche

Eine weitere Anwendung besteht in der Schutzbeschaltung von Motorsteuerstromkreisen und in Klimaanlagensystemen. Der Sockel ist für Betriebstemperaturen von ?40 bis +70 °C qualifiziert, lagert bis +80 °C und hat eine Montagebasis für 35-mm-Hutschiene. Die verstärkte Isolierung gemäß Überspannungskategorie II mit einer Spannungsfestigkeit von 3,6 kVeff im Betrieb gewährleistet hohe Betriebssicherheit in industriellen Steuerumgebungen.

Produktseite WAGO ->

Angaben zur Produktsicherheit

Herstellerinformationen:

WAGO GmbH & Co. KG
Hansastr. 27
Bayern
München, Deutschland, 32423
info@wago.com
https://www.wago.com

Versandgewicht:	0,0307 kg
Artikelgewicht:	0,0307 kg
Abmessungen ( Länge × Breite × Höhe ):	5,40 × 1,50 × 8,60 cm

Technische Daten

Eingangsnennspannung UN	AC/DC 230 V
Eingangsspannungsbereich	AC/DC 0 ... 250 V
Nennfrequenzbereich	<=60 Hz
Anzahl Wechsler/Umschaltkontakte	2
Grenzdauerstrom	8 A
Schaltspannung max.	AC 300 V

Steuerkreis

Eingangsnennspannung UN	AC/DC 230 V
Eingangsspannungsbereich	AC/DC 0 ... 250 V
Nennfrequenzbereich	50 ... 60 Hz

Lastkreis

Anzahl Wechsler/Umschaltkontakte	2
Grenzdauerstrom	8 A
Schaltspannung max.	AC 300 V
Nennfrequenzbereich	<=60 Hz

Sicherheit und Schutz

Bemessungsspannung	300 V
Überspannungskategorie	II
Verschmutzungsgrad	3
Spannungsfestigkeit Steuer-/Lastkreis (AC, 1 min)	3,6 kVeff
Spannungsfestigkeit offener Kontakt (AC, 1 min)	1 kVeff
Art der Isolierung (Steuer-/Lastkreis)	Verstärkte Isolierung (sichere Trennung)
Art der Isolierung (Last-/Lastkreis)	Basisisolierung
Art der Isolierung (zwischen benachbarten Geräten gleichen Typs)	Basisisolierung
Schutzart	IP20

Anschlussdaten

Anschlusstechnik	Push-in CAGE CLAMP®
Eindrähtiger Leiter	0,34 ... 2,5 mm² / 22 ... 14 AWG
Feindrähtiger Leiter	0,34 ... 2,5 mm² / 22 ... 14 AWG
Abisolierlänge	9 ... 10 mm / 0.35 ... 0.39 inch

Geometrische Daten

Breite	15 mm / 0.591 inch
Höhe	86 mm / 3.386 inch
Tiefe ab Oberkante Tragschiene	54 mm / 2.126 inch

Mechanische Daten

Montageart	Tragschiene 35

Werkstoffdaten

Farbe	grau
Brandlast	0,633MJ
Gewicht	30,7 g
Relativer Temperaturindex für Kunststoff (RTI gemäß UL)	105°C

Umgebungsbedingungen

Umgebungstemperatur (Betrieb bei UN)	-40 ... +70 °C
Umgebungstemperatur (Lagerung)	-40 ... +80 °C
Verarbeitungstemperatur	-25 ... +50 °C
Temperaturbereich der Anschlussleitung	>= (TUmgebung + 20 K)
Relative Feuchte	5 ... 95 % (keine Betauung zulässig)
Einsatzhöhe max.	2000 m

Normen und Bestimmungen

Normen/Bestimmungen	EN 61010-2-201

Kaufmännische Daten

Produktgruppe	6 (INTERFACE ELECTRONIC)
VPE (UVPE)	20 (1) St.
Verpackungsart	Karton
Ursprungsland	CN
GTIN	4050821591788
Zolltarifnummer	85366990990

Produktklassifikation

UNSPSC	39122335
eCl@ss 10.0	27-37-16-03
eCl@ss 9.0	27-37-16-03
ETIM 9.0	EC001456
ETIM 10.0	EC001456
ECCN	NO US CLASSIFICATION

Environmental Product Compliance

Carbon Footprint	Link
RoHS Compliance Status	Compliant,No Exemption
