Relaismodul 858-390 DC 24 V 4 Wechsler Push-in CAGE CLAMP

Relaismodul 858-390 DC 24 V 4 Wechsler Push-in CAGE CLAMP

Artikelnummer: WAG-858-390
GTIN: 4055143567695
HAN: 858-390
Inhalt: 5 Stück

Hersteller WAGO

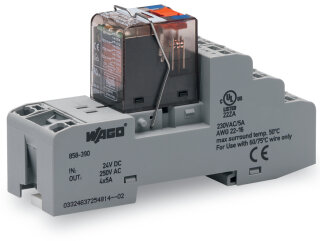

Relaismodul 858-390, Eingangsspannung DC 24 V, 4 Wechsler, 6 A Grenzdauerstrom, Push-in CAGE CLAMP Anschlusstechnik.

133,79 €

26,76 € pro 1 Stück

inkl. 19% USt. , zzgl.

Unverbindliche Preisempfehlung des Herstellers: 206,82 €

● Verfügbar, Lieferzeit 1 - 4 Werktage (DE - Ausland abweichend)

Pack

Fachhandel für Industrieelektronik

Sichere Zahlung

Schneller Versand

Persönliche Fachberatung

Produktbeschreibung

Das Relaismodul 858-390 von WAGO ist ein vierpolitisches Schaltrelais mit DC 24 V Eingangsnennspannung und 4 Umschaltkontakten für AC- und DC-Lastkreise. Die Eingangsspannungsbereich beträgt -10 bis +30 Prozent der Nennspannung bei einem Eingangsnennstrom von 32 mA. Der Grenzdauerstrom der AgNi 90/10 Kontakte liegt bei 6 A, im Lastkreis sind maximal AC 250 V und AC 1500 VA zulässig. Die Anschlussleiter werden werkzeuglos über die Push-in CAGE CLAMP Technik mit Abisolierlänge von 9 bis 10 mm angebunden; unterstützt werden eindräht- und feindrähtige Leiter im Bereich 0,34 bis 1,5 mm² oder 2 × 0,34 bis 2 × 1,5 mm² parallel. Das Modul arbeitet in einem Umgebungstemperaturbereich von -40 bis +70 °C bei Betrieb und -40 bis +85 °C bei Lagerung mit einer relativen Feuchte von 5 bis 85 Prozent. Eine rote LED signalisiert die Relaiszustände optisch, zusätzlich ermöglicht die Handbedienung manuelle Schaltversuche ohne Steuersignal. Die Spannungsfestigkeit Steuer-/Lastkreis beträgt 2,5 kVeff (AC, 1 min), Überspannungskategorie II. Mit einer Baubreite von 31 mm passt das Modul auf Standard-Hutschienen in Schaltschränken.

Anwendungsbereiche

Typische Einsatzfelder sind die Steuerschaltlogik in Steuerverteilern für Förderanlagen sowie die Schaltfunktion in Verpackungsmaschinen und pneumatischen Anlagen.

Vorteile gegenüber Alternativen

Im Unterschied zu rein elektronischen Lösungen ohne Gasentladungsschutz bietet die AgNi-Kontakttechnik höhere Schaltsicherheit bei induktiven Lasten. Ergänzend sind Steckerverbinder und Leitungssätze für die WAGO CAGE CLAMP Technik verfügbar.

Produktseite WAGO ->

Angaben zur Produktsicherheit

Herstellerinformationen:

WAGO GmbH & Co. KG
Hansastr. 27
Bayern
München, Deutschland, 32423
info@wago.com
https://www.wago.com

Versandgewicht:	0,4360 kg
Artikelgewicht:	0,0872 kg
Abmessungen ( Länge × Breite × Höhe ):	5,50 × 3,10 × 9,70 cm

Technische Daten

Eingangsnennspannung UN	DC 24 V
Eingangsspannungsbereich	-10 ... +30 %
Eingangsnennstrom bei UN	32 mA
Anzahl Wechsler/Umschaltkontakte	4
Kontaktwerkstoff (Relais)	AgNi 90/10
Grenzdauerstrom	6 A
Einschaltstrom (ohmsch) max.	(AC) 12 A / 0,02 s
Schaltspannung max.	AC 250 V
Schaltleistung (ohmsch) max.	AC 1500 VA; DC siehe Lastgrenzkurve
Empfohlene Minimallast	12 V / 10 mA
Ansprechzeit typ.	15 ms
Rückfallzeit typ.	18 ms
Prellzeit typ.	8 ms
Lebensdauer, elektrisch (N.O.; ohmsche Last; 23 °C)	100 x 10³ Schaltspiele
Lebensdauer, mechanisch	30 x 10? Schaltspiele
Schalthäufigkeit mit Last/ohne Last max.	6 min-1 / 60 min-1
Statusanzeige	LED rotmechanisch

Steuerkreis

Eingangsnennspannung UN	DC 24 V
Eingangsspannungsbereich	-10 ... +30 %
Eingangsnennstrom bei UN	32 mA

Lastkreis

Anzahl Wechsler/Umschaltkontakte	4
Kontaktwerkstoff (Relais)	AgNi 90/10
Grenzdauerstrom	6 A
Einschaltstrom (ohmsch) max.	(AC) 12 A / 0,02 s
Schaltspannung max.	AC 250 V
Schaltleistung (ohmsch) max.	AC 1500 VA; DC siehe Lastgrenzkurve
Empfohlene Minimallast	12 V / 10 mA
Ansprechzeit typ.	15 ms
Rückfallzeit typ.	18 ms
Prellzeit typ.	8 ms
Lebensdauer, elektrisch (N.O.; ohmsche Last; 23 °C)	100 x 10³ Schaltspiele
Lebensdauer, mechanisch	30 x 10? Schaltspiele
Schalthäufigkeit mit Last/ohne Last max.	6 min-1 / 60 min-1

Signalisierung

Statusanzeige	LED rotmechanisch

Sicherheit und Schutz

Bemessungsspannung	300 V
Bemessungsstoßspannung	2,5 kV
Überspannungskategorie	II
Verschmutzungsgrad	2
Spannungsfestigkeit Steuer-/Lastkreis (AC, 1 min)	2,5 kVeff
Spannungsfestigkeit offener Kontakt (AC, 1 min)	1,2 kVeff
Spannungsfestigkeit Lastkreis/Lastkreis (AC, 1 min)	2 kVeff
Art der Isolierung (Steuer-/Lastkreis)	Basisisolierung
Art der Isolierung (offener Kontakt)	Funktionsisolierung
Art der Isolierung (Last-/Lastkreis)	Basisisolierung
Art der Isolierung (benachbarte Geräte)	Verstärkte Isolierung (sichere Trennung)
Schutzart	IP20

Anschlussdaten

Anschlusstechnik	Push-in CAGE CLAMP®
Eindrähtiger Leiter	0,34 ... 1,5 mm² / 22 ... 16 AWG
Feindrähtiger Leiter	0,34 ... 1,5 mm² / 22 ... 16 AWG
Abisolierlänge	9 ... 10 mm / 0.35 ... 0.39 inch
Hinweis (Leiterquerschnitt)	2 x 0,34 ... 2 x 1,5 mm² / 1 x 2,5 mm² / 2 x 22 ... 2 x 16 AWG

Geometrische Daten

Breite	31 mm / 1.22 inch
Höhe	97 mm / 3.819 inch
Tiefe ab Oberkante Tragschiene	55 mm / 2.165 inch

Mechanische Daten

Montageart	Tragschiene 35
Einbaulage	horizontal stehend/liegend; vertikal

Werkstoffdaten

Brandlast	1,012MJ
Gewicht	87,2 g

Umgebungsbedingungen

Umgebungstemperatur (Betrieb bei UN)	-40 ... +70 °C
Umgebungstemperatur UL (Betrieb bei UN)	-40 ... 50 °C
Umgebungstemperatur (Lagerung)	-40 ... +85 °C
Verarbeitungstemperatur	-25 ... +50 °C
Temperaturbereich der Anschlussleitung	>= (TUmgebung + 25 K)
Relative Feuchte	5 ... 85 %
Einsatzhöhe max.	2000 m
