Relaismodul 858-305 DC 48 V 4 Wechsler Push-in CAGE CLAMP

Relaismodul 858-305 DC 48 V 4 Wechsler Push-in CAGE CLAMP

Artikelnummer: WAG-858-305
GTIN: 4055143567916
HAN: 858-305
Inhalt: 5 Stück

Relaismodul mit 4 Wechslerkontakten, DC 48 V Eingangsspannung, 5 A Grenzdauerstrom. Push-in-Anschlusstechnik, LED-Statusanzeige, 31 mm Baubreite für.

93,97 €

18,79 € pro 1 Stück

inkl. 19% USt. , zzgl.

Unverbindliche Preisempfehlung des Herstellers: 145,24 €

● Verfügbar, Lieferzeit 1 - 4 Werktage (DE - Ausland abweichend)

Pack

Fachhandel für Industrieelektronik

Sichere Zahlung

Schneller Versand

Persönliche Fachberatung

Produktbeschreibung

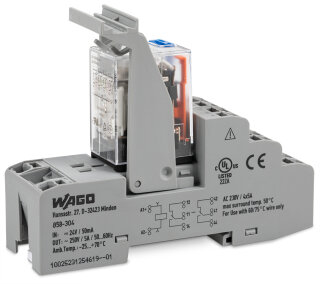

Das Relaismodul 858-305 ist ein 4-fach-Wechsler-Schaltrelais für die Steuerung von Lastkreisen mit DC 48 V Eingangsspannung und 19 mA Eingangsstrom. Das Modul verfügt über vier Umschaltkontakte aus AgSnO2-Werkstoff mit einem Grenzdauerstrom von 5 A und einer maximalen Schaltspannung von 250 V AC. Der Einschaltstrom bei ohmschem Verbraucher erreicht 15 A AC über 4 Sekunden, die Schaltleistung liegt bei maximal 1250 VA AC. Die Anschlüsse erfolgen über Push-in CAGE CLAMP-Technik für Leiterquerschnitte von 0,34 bis 1,5 mm² (ein- oder mehradrig). Eine rote LED signalisiert den Schaltzustand optisch, eine mechanische Betätigung ermöglicht Handauslösung. Das Modul ist 31 mm breit und 97 mm hoch und passt auf Hutschienen im Schaltschrankbau. Der Temperaturbereich der Anschlussleitung beträgt mindestens 25 K über der Umgebungstemperatur, die maximale Einsatzhöhe liegt bei 2000 m.

Anwendungsbereiche

Typische Einsatzfelder sind die Steuerung von Schützen und Magnetventilen in Automatisierungsanlagen, die Schaltung von Feldgeräten in Niederspannungsverteilern sowie die Signalweitergabe in SPS-basierten Steuersystemen. Das Modul mit seiner Spannungsfestigkeit von 1,5 kVeff zwischen Steuer- und Lastkreis eignet sich für Umgebungen mit erhöhten EMV-Anforderungen. Zubehör wie Stecker und Steckverbinder für die Schnellmontage sind separat erhältlich.

Produktseite WAGO ->

Angaben zur Produktsicherheit

Herstellerinformationen:

WAGO GmbH & Co. KG
Hansastr. 27
Bayern
München, Deutschland, 32423
info@wago.com
https://www.wago.com

Versandgewicht:	0,4790 kg
Artikelgewicht:	0,0958 kg
Abmessungen ( Länge × Breite × Höhe ):	7,30 × 3,10 × 9,70 cm

Technische Daten

Eingangsnennspannung UN	DC 48 V
Eingangsspannungsbereich	-20 ... +10 %
Eingangsnennstrom bei UN	19 mA
Anzahl Wechsler/Umschaltkontakte	4
Kontaktwerkstoff (Relais)	AgSnO2
Grenzdauerstrom	5 A
Einschaltstrom (ohmsch) max.	(AC) 15 A / 4 s
Schaltspannung max.	AC 250 V
Schaltleistung (ohmsch) max.	AC 1250 VA; DC siehe Lastgrenzkurve
Schaltvermögen	AC-15: 1 A / AC 240 V; DC-13: 2 A / DC 24 V
Empfohlene Minimallast	12 V / 100 mA
Ansprechzeit typ.	25 ms
Rückfallzeit typ.	25 ms
Prellzeit typ.	4 ms
Lebensdauer, elektrisch (N.O.; ohmsche Last; 23 °C)	100 x 10³ Schaltspiele
Lebensdauer, mechanisch	20 x 10? Schaltspiele
Statusanzeige	LED rotmechanisch

Steuerkreis

Eingangsnennspannung UN	DC 48 V
Eingangsspannungsbereich	-20 ... +10 %
Eingangsnennstrom bei UN	19 mA

Lastkreis

Anzahl Wechsler/Umschaltkontakte	4
Kontaktwerkstoff (Relais)	AgSnO2
Grenzdauerstrom	5 A
Einschaltstrom (ohmsch) max.	(AC) 15 A / 4 s
Schaltspannung max.	AC 250 V
Schaltleistung (ohmsch) max.	AC 1250 VA; DC siehe Lastgrenzkurve
Schaltvermögen	AC-15: 1 A / AC 240 V; DC-13: 2 A / DC 24 V
Empfohlene Minimallast	12 V / 100 mA
Ansprechzeit typ.	25 ms
Rückfallzeit typ.	25 ms
Prellzeit typ.	4 ms
Lebensdauer, elektrisch (N.O.; ohmsche Last; 23 °C)	100 x 10³ Schaltspiele
Lebensdauer, mechanisch	20 x 10? Schaltspiele

Signalisierung

Statusanzeige	LED rotmechanisch

Sicherheit und Schutz

Bemessungsspannung	300 V
Bemessungsstoßspannung	2,5 kV
Überspannungskategorie	II
Verschmutzungsgrad	2
Spannungsfestigkeit Steuer-/Lastkreis (AC, 1 min)	1,5 kVeff
Spannungsfestigkeit offener Kontakt (AC, 1 min)	1 kVeff
Spannungsfestigkeit Lastkreis/Lastkreis (AC, 1 min)	1,5 kVeff
Art der Isolierung (Steuer-/Lastkreis)	Basisisolierung
Art der Isolierung (offener Kontakt)	Funktionsisolierung
Art der Isolierung (Last-/Lastkreis)	Basisisolierung
Art der Isolierung (benachbarte Geräte)	Verstärkte Isolierung (sichere Trennung)
Schutzart	IP20

Anschlussdaten

Anschlusstechnik	Push-in CAGE CLAMP®
Eindrähtiger Leiter	0,34 ... 1,5 mm² / 22 ... 16 AWG
Feindrähtiger Leiter	0,34 ... 1,5 mm² / 22 ... 16 AWG
Abisolierlänge	9 ... 10 mm / 0.35 ... 0.39 inch
Hinweis (Leiterquerschnitt)	2 x 0,34 ... 2 x 1,5 mm² / 1 x 2,5 mm² / 2 x 22 ... 2 x 16 AWG

Geometrische Daten

Breite	31 mm / 1.22 inch
Höhe	97 mm / 3.819 inch
Tiefe ab Oberkante Tragschiene	73 mm / 2.874 inch

Mechanische Daten

Montageart	Tragschiene 35
Einbaulage	horizontal stehend/liegend; vertikal

Werkstoffdaten

Brandlast	1,133MJ
Gewicht	95,8 g

Umgebungsbedingungen

Umgebungstemperatur (Betrieb bei UN)	-25 ... +70 °C
Umgebungstemperatur UL (Betrieb bei UN)	-25 ... 50 °C
Umgebungstemperatur (Lagerung)	-40 ... +70 °C
Verarbeitungstemperatur	-25 ... +50 °C
Temperaturbereich der Anschlussleitung	>= (TUmgebung + 25 K)
Relative Feuchte	5 ... 85 %
Einsatzhöhe max.	2000 m
