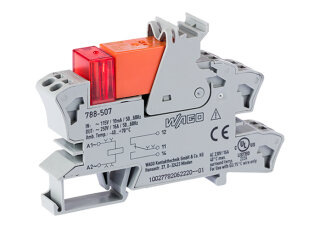

Relaismodul 788-507 AC 115 V 1 Wechsler 16 A grau

Relaismodul 788-507 AC 115 V 1 Wechsler 16 A grau

Artikelnummer: WAG-788-507
GTIN: 4045454389505
HAN: 788-507
Inhalt: 1 Stück

Relaismodul mit AC 115 V Eingangsnennspannung, 1 Wechsler, 16 A Grenzdauerstrom. Push-in CAGE CLAMP®-Anschluss für 0,34 bis 2,5 mm² Leiter in Schaltschränken.

10,41 €

exkl. 19% USt. , zzgl.

Unverbindliche Preisempfehlung des Herstellers: 19,16 €

● Verfügbar, Lieferzeit 1 - 4 Werktage (DE - Ausland abweichend)

Stück

Fachhandel für Industrieelektronik

Sichere Zahlung

Schneller Versand

Persönliche Fachberatung

Produktbeschreibung

Das Relaismodul 788-507 ist eine elektromechanische Schalteinrichtung mit AC 115 V Eingangsnennspannung und einem Wechslerkontakt für Steuer- und Lastkreise in Niederspannungsverteilern. Die Eingangsnennstrom beträgt 8 mA, der Grenzdauerstrom des Lastkreises 16 A. Der Wechslerkontakt aus Silber-Nickel 90/10 schaltet bis maximal AC 250 V und 4000 VA ohmscher Leistung. Die Push-in CAGE CLAMP®-Anschlüsse akzeptieren Ein- und Feindrähter von 0,34 bis 2,5 mm² ohne Werkzeug. Das Modul arbeitet im Temperaturbereich von -40 bis +70 °C und ist mit einer roten Statusanzeige zur Relaisspannungsanzeige ausgestattet.

Anwendungsbereiche

Typische Anwendungen sind die Steuersignal-Verarbeitung in Schaltschränken für Automatisierungsanlagen, die Schützen-Überwachung in Förderanlagen sowie die Auslösesignal-Konditionierung in Verpackungsmaschinen. Bei höheren Schaltspannungen oder mehreren angereihten Modulen mit Spannungen über 250 V empfiehlt WAGO die Verwendung einer Trennwand zur Einhaltung der verstärkten Isolierung. Die 15 mm Baubreite ermöglicht platzsparende Anreihung in Steuerverteilern. Mit dem zentralisierten Push-in-Anschlusskonzept entfällt zeitaufwendiges Verdrillen und Schrauben von Steuerdrähten.

Produktseite WAGO ->

Angaben zur Produktsicherheit

Herstellerinformationen:

WAGO GmbH & Co. KG
Hansastr. 27
Bayern
München, Deutschland, 32423
info@wago.com
https://www.wago.com

Versandgewicht:	0,0449 kg
Artikelgewicht:	0,0449 kg
Abmessungen ( Länge × Breite × Höhe ):	5,40 × 1,50 × 8,60 cm

Technische Daten

Hinweise

Sicherheitshinweis	Bei Spannungen größer 250 V zwischen angereihten Relaismodulen sowie zur Einhaltung der verstärkten Isolierung ist eine Trennwand (z. B. 209-191) zu verwenden.

Technische Daten

Eingangsnennspannung UN	AC 115 V
Eingangsspannungsbereich	±10 %
Eingangsnennstrom bei UN	8 mA
Anzahl Wechsler/Umschaltkontakte	1
Kontaktwerkstoff (Relais)	AgNi 90/10
Grenzdauerstrom	16 A
Einschaltstrom (ohmsch) max.	(AC) 30 A / 4 s
Schaltspannung max.	AC 250 V
Schaltleistung (ohmsch) max.	AC 4000 VA; DC siehe Lastgrenzkurve
Schaltvermögen	AC-15: 6 A / AC 250 V; DC-13: 2 A / DC 24 V
Empfohlene Minimallast	12 V / 10 mA
Ansprechzeit typ.	10 ms
Rückfallzeit typ.	35 ms
Prellzeit typ.	6 ms
Lebensdauer, elektrisch (N.O.; ohmsche Last; 23 °C)	30 x 10³ Schaltspiele
Lebensdauer, mechanisch	5 x 10? Schaltspiele
Schalthäufigkeit mit Last/ohne Last max.	6 min-1 / 600 min-1
Statusanzeige	LED rot

Steuerkreis

Eingangsnennspannung UN	AC 115 V
Eingangsspannungsbereich	±10 %
Eingangsnennstrom bei UN	8 mA

Lastkreis

Anzahl Wechsler/Umschaltkontakte	1
Kontaktwerkstoff (Relais)	AgNi 90/10
Grenzdauerstrom	16 A
Einschaltstrom (ohmsch) max.	(AC) 30 A / 4 s
Schaltspannung max.	AC 250 V
Schaltleistung (ohmsch) max.	AC 4000 VA; DC siehe Lastgrenzkurve
Schaltvermögen	AC-15: 6 A / AC 250 V; DC-13: 2 A / DC 24 V
Empfohlene Minimallast	12 V / 10 mA
Ansprechzeit typ.	10 ms
Rückfallzeit typ.	35 ms
Prellzeit typ.	6 ms
Lebensdauer, elektrisch (N.O.; ohmsche Last; 23 °C)	30 x 10³ Schaltspiele
Lebensdauer, mechanisch	5 x 10? Schaltspiele
Schalthäufigkeit mit Last/ohne Last max.	6 min-1 / 600 min-1

Signalisierung

Statusanzeige	LED rot

Sicherheit und Schutz

Bemessungsspannung	250 V
Bemessungsstoßspannung	4 kV
Verschmutzungsgrad	3
Spannungsfestigkeit Steuer-/Lastkreis (AC, 1 min)	5 kVeff
Spannungsfestigkeit offener Kontakt (AC, 1 min)	1 kVeff
Sicherheitshinweis	Bei Spannungen größer 250 V zwischen angereihten Relaismodulen sowie zur Einhaltung der verstärkten Isolierung ist eine Trennwand (z. B. 209-191) zu verwenden.
Schutzart	IP20

Anschlussdaten

Anschlusstechnik	Push-in CAGE CLAMP®
Eindrähtiger Leiter	0,34 ... 2,5 mm² / 22 ... 14 AWG
Feindrähtiger Leiter	0,34 ... 2,5 mm² / 22 ... 14 AWG
Abisolierlänge	9 ... 10 mm / 0.35 ... 0.39 inch

Geometrische Daten

Breite	15 mm / 0.591 inch
Höhe	86 mm / 3.386 inch
Tiefe ab Oberkante Tragschiene	54 mm / 2.126 inch

Mechanische Daten

Montageart	Tragschiene 35

Werkstoffdaten

Farbe	grau
Brandlast	0,599MJ
Gewicht	44,9 g

Umgebungsbedingungen

Umgebungstemperatur (Betrieb bei UN)	-40 ... +70 °C
Umgebungstemperatur UL (Betrieb bei UN)	-40 ... +40 °C
Umgebungstemperatur (Lagerung)	-40 ... +70 °C
Verarbeitungstemperatur	-25 ... +50 °C
Temperaturbereich der Anschlussleitung	>= (TUmgebung + 20 K)

Normen und Bestimmungen

Normen/Bestimmungen	EN 61010-2-201EN 61810-1EN 61373UL 508 (max. 40 °C)DNV

Elementarrelais

WAGO Elementarrelais	788-174

Kaufmännische Daten

Produktgruppe	6 (INTERFACE ELECTRONIC)
VPE (UVPE)	20 (1) St.
Verpackungsart	Karton
Ursprungsland	DE
GTIN	4045454389505
Zolltarifnummer	85364900990

Produktklassifikation

UNSPSC	39122334
eCl@ss 10.0	27-37-16-01
eCl@ss 9.0	27-37-16-01
ETIM 9.0	EC001437
ETIM 10.0	EC001437
ECCN	NO US CLASSIFICATION
